Jordfelsbrytare
- Startad av Alve
- Startdatum
Uppsalaanders
HBK Medlem
Sv: Jordfelsbrytare
Helt rätt. Med en undermålig installation eller felaktiga/trasiga kablar och anslutningar är det livsfarligt. Skyddsjord och jordfelsbrytare skyddar inte hundraprocentigt. Jag har sett vilka kablar vissa använder för att koppla in ström till husbilen. Det ska vara kablar med tillräcklig area och dom ska vara avsedda för utomhusbruk och framför allt hela. Och inga skarvar på marken i regnväder.
Och angående att du är tjatig; man kan inte tjata nog om säkerheten när det gäller så livsfarliga saker som starkström.
Helt rätt. Med en undermålig installation eller felaktiga/trasiga kablar och anslutningar är det livsfarligt. Skyddsjord och jordfelsbrytare skyddar inte hundraprocentigt. Jag har sett vilka kablar vissa använder för att koppla in ström till husbilen. Det ska vara kablar med tillräcklig area och dom ska vara avsedda för utomhusbruk och framför allt hela. Och inga skarvar på marken i regnväder.
Och angående att du är tjatig; man kan inte tjata nog om säkerheten när det gäller så livsfarliga saker som starkström.
Dethleffskvalite
HBK Medlem
Sv: Jordfelsbrytare
Inte ens i torrväder får du skarva var du vill på din anslutningskabel.
Inte ens i torrväder får du skarva var du vill på din anslutningskabel.
EPersson
HBK Medlem
Sv: Jordfelsbrytare
Lite fakta och glöm inte att jordfelsbrytaren bara är ett komplement till skyddsjordning eller dubbelisolering.
http://www.elsakerhetsverket.se/Global/Publikationer/Broschyr_Jordfelsbrytare 2013.pdf
Lite fakta och glöm inte att jordfelsbrytaren bara är ett komplement till skyddsjordning eller dubbelisolering.
http://www.elsakerhetsverket.se/Global/Publikationer/Broschyr_Jordfelsbrytare 2013.pdf
Ingrid & Thomas
HBK Medlem
Sv: Jordfelsbrytare
Ja, det är ju en viktig faktor i sammanhanget. Dessutom, om förutsättningarna inte finns för att jordfelsbrytaren skall kunna lösa ut, så är det ändå ingen nackdel att den är inkopplad. Men, som sagt, tulla aldrig på elsäkerheten.
Med vänlig hälsning!
Thomas Eriksson
Ja, det är ju en viktig faktor i sammanhanget. Dessutom, om förutsättningarna inte finns för att jordfelsbrytaren skall kunna lösa ut, så är det ändå ingen nackdel att den är inkopplad. Men, som sagt, tulla aldrig på elsäkerheten.
Med vänlig hälsning!
Thomas Eriksson
Dethleffskvalite
HBK Medlem
Sv: Jordfelsbrytare

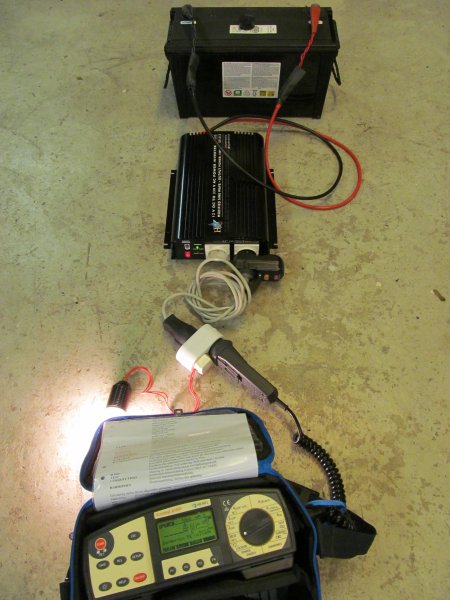

Det här blev riktigt roligt med Arne B avvikelse i inlägg 10. Teori och verklighet kan vara intressant. Var tvungen att gå djupare med detta och göra en test. Vid vilken felström löser jordfelsbrytaren på bilden? Ni som skrivet i tråden och är säkra på detta, lägg en röst så skall jag skriva igen.
Det här blev riktigt roligt med Arne B avvikelse i inlägg 10. Teori och verklighet kan vara intressant. Var tvungen att gå djupare med detta och göra en test. Vid vilken felström löser jordfelsbrytaren på bilden? Ni som skrivet i tråden och är säkra på detta, lägg en röst så skall jag skriva igen.
Bilagor
Ingrid & Thomas
HBK Medlem
Sv: Jordfelsbrytare
Vågar inte svara men är nyfiken...
tillägg: Fast om jordfelsbrytaren löser ut borde det ju vara vid ca 30 mA.
Vågar inte svara men är nyfiken...
tillägg: Fast om jordfelsbrytaren löser ut borde det ju vara vid ca 30 mA.
Senast ändrad:
Arne B
HBK Medlem
Sv: Jordfelsbrytare
12-30 mA
Har det någon betydelse fyrkant, modifierat sinus eller sinus på utgång?
12-30 mA
Har det någon betydelse fyrkant, modifierat sinus eller sinus på utgång?
EPersson
HBK Medlem
Sv: Jordfelsbrytare
Förr kallades Jorfelsbrytaren för summaströms brytare. den mäter ju utgående o inkommande ström som skall vara lika om ingen läckström finns.
Sigma symbolen finns ju på brytaren: Σ
Här kör du ju läckströmmen tillbaka via skyddsjorden med det är oväsentligt.
Jordfelsbrytaren skall lösa vid 30mA och det torde den också göra i detta fallet..
Om den nu inte gör det får man fundera på vågform och liknande.
Förr kallades Jorfelsbrytaren för summaströms brytare. den mäter ju utgående o inkommande ström som skall vara lika om ingen läckström finns.
Sigma symbolen finns ju på brytaren: Σ
Här kör du ju läckströmmen tillbaka via skyddsjorden med det är oväsentligt.
Jordfelsbrytaren skall lösa vid 30mA och det torde den också göra i detta fallet..
Om den nu inte gör det får man fundera på vågform och liknande.
F
F.d. 25026
Guest
Sv: Jordfelsbrytare
Mitt bidrag i tävlingen Gissa Rätt Felström blir: 7,2mA!
Motivering: Jag gissar att jordfelsbrytaren är av billig kinamodell med konstruktionsfel som gör att den överreagerar på den kantiga vågformen. Det kan förstås också vara tvärtom, kanske en bra bit över 30mA. Eller så fungerar den som den ska och löser ut i närheten av 30mA. Men nu skulle vi ju gissa, och jag står fast vid 7,2mA!
Mitt bidrag i tävlingen Gissa Rätt Felström blir: 7,2mA!
Motivering: Jag gissar att jordfelsbrytaren är av billig kinamodell med konstruktionsfel som gör att den överreagerar på den kantiga vågformen. Det kan förstås också vara tvärtom, kanske en bra bit över 30mA. Eller så fungerar den som den ska och löser ut i närheten av 30mA. Men nu skulle vi ju gissa, och jag står fast vid 7,2mA!
Dethleffskvalite
HBK Medlem
Sv: Jordfelsbrytare

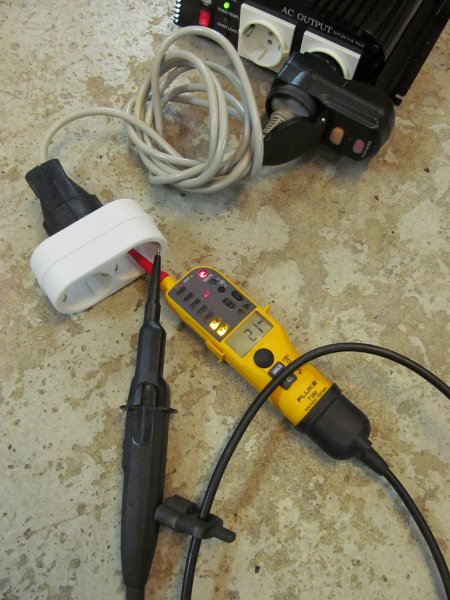

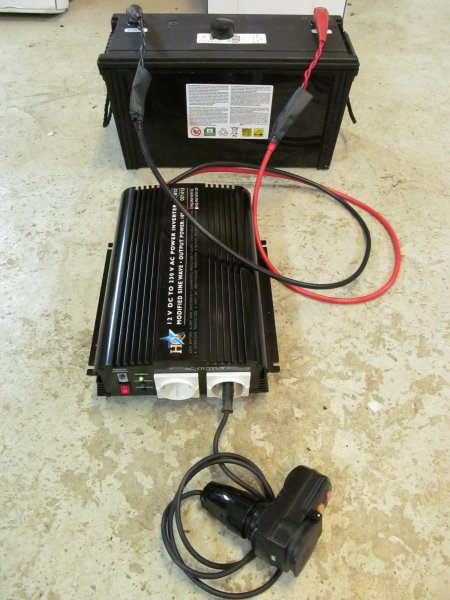

Den portabla jordfelsbrytaren är inköpt för detta test och vad jag kan se så är det samma typ som i inlägg 10. Den går inte att lösa ut alls. Tittar ni på instrumentet så klagar det på spänning på PE och då går mätningen inte att genomföra. Där finns ingen nolla från invertern så mitt instrument klagar på spänning på PE för den fattar inte att där är ca110 volt på ena stiftet till jord och ca110 volt på andra stiftet till jord. Jordfelsbrytaren går inte ens att lösa med mitt ganska enkla Fluke T150 som har en sådan funktion inbyggt.
Någon som använder jordfelsbrytare efter sin inverter? Har ni provat med testknappen då?
Den portabla jordfelsbrytaren är inköpt för detta test och vad jag kan se så är det samma typ som i inlägg 10. Den går inte att lösa ut alls. Tittar ni på instrumentet så klagar det på spänning på PE och då går mätningen inte att genomföra. Där finns ingen nolla från invertern så mitt instrument klagar på spänning på PE för den fattar inte att där är ca110 volt på ena stiftet till jord och ca110 volt på andra stiftet till jord. Jordfelsbrytaren går inte ens att lösa med mitt ganska enkla Fluke T150 som har en sådan funktion inbyggt.
Någon som använder jordfelsbrytare efter sin inverter? Har ni provat med testknappen då?
Bilagor
Arne B
HBK Medlem
Sv: Jordfelsbrytare
Har en 300 W sinus-inverter från Claes ohlsson med jorfelsbrytare. Där fungerar det.
Når den inte nu. Är inställd med bilen.
Har man en utgång med flytande utgång så kommer man kanske inte upp till brytströmmen.
Trulsson Anders har du så att du kan skapa en nolla och sedan prova.
Finns tydligen inverters som har nolla. dvs ena polen går till gods -12v.
Har en 300 W sinus-inverter från Claes ohlsson med jorfelsbrytare. Där fungerar det.
Når den inte nu. Är inställd med bilen.
Har man en utgång med flytande utgång så kommer man kanske inte upp till brytströmmen.
Trulsson Anders har du så att du kan skapa en nolla och sedan prova.
Finns tydligen inverters som har nolla. dvs ena polen går till gods -12v.
Dethleffskvalite
HBK Medlem
Sv: Jordfelsbrytare
Hur vet du att det fungerar? Hur gör du då? Hur jag än gör så kan jag inte lösa jordfelsbrytaren, har även försökt att avleda till fastighetens jord.
Hur vet du att det fungerar? Hur gör du då? Hur jag än gör så kan jag inte lösa jordfelsbrytaren, har även försökt att avleda till fastighetens jord.
Sv: Jordfelsbrytare
Om utgången på invertern "flyter" kommer det inte att gå någon ström om man försöker avleda till jord. Har man modet så känns det heller inget om man inte tar på båda ledarna, förutsatt att isoleringen i invertern är ok
/Thomas
Om utgången på invertern "flyter" kommer det inte att gå någon ström om man försöker avleda till jord. Har man modet så känns det heller inget om man inte tar på båda ledarna, förutsatt att isoleringen i invertern är ok
/Thomas
Arne B
HBK Medlem
Sv: Jordfelsbrytare
Testat brytaren i ett vanligt jordat uttag?

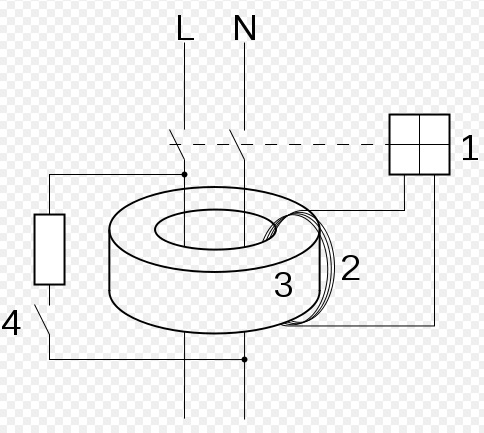

Den här testknappen(4) ska fungera oavsett flytande utgång eller ej.
Testat brytaren i ett vanligt jordat uttag?
Den här testknappen(4) ska fungera oavsett flytande utgång eller ej.
Dethleffskvalite
HBK Medlem
Sv: Jordfelsbrytare
Misstänkte just detta, då har du ju ingen aning alls om det fungerar efter din inverter. Dags för ny röstning för alla som vågar. Ni som tidigare haft åsikter borde våga. Går det att lösa ut jordfelsbrytaren med sin test knapp när den är kopplad som på bilden?
Misstänkte just detta, då har du ju ingen aning alls om det fungerar efter din inverter. Dags för ny röstning för alla som vågar. Ni som tidigare haft åsikter borde våga. Går det att lösa ut jordfelsbrytaren med sin test knapp när den är kopplad som på bilden?
Bilagor
EPersson
HBK Medlem
Sv: Jordfelsbrytare
Ja! Annars kan du kasta skiten.
Om den nu inte löser beror det nog på att lindningen som löser mekanismen inte gillar 2*110V
Magnetfältet blir för svagt.
Ja! Annars kan du kasta skiten.
Om den nu inte löser beror det nog på att lindningen som löser mekanismen inte gillar 2*110V
Magnetfältet blir för svagt.
Sv: Jordfelsbrytare
Nu tycker jag herrarna är lite fel ute! Om utgången på inverterna är flytande då är ju detta i sig ett skydd mot skadliga strömmar om man kommer åt ena eller andra utgången. Strömmen blir ju aldrig större än vad läckströmmarna blir. Om ni vill veta hur stora läckströmmarna blir ta då 1 Kohm// 0,015uF och koppla från höljet på invertern till en pol i taget och mät samtidigt spänningen. Enligt Ohms lag blir ju visade värdet i volt=strömmen i mA.
Inom medicinsk teknik använde vi detta sätt att mäta med 1Kohm parallellt med 0,015uF, som ska motsvara människokroppens impedans. Iofs lade man senare till ett motständ i serie med kondensatorn på 10 Kohm men det förändrar inte så mycket. Ger bara en annan dämpning av koga frekvenskomponeter.
// Göte
Redigerat: kondensatorn värde ändrat till 0,015 uF dvs 15 nF och tillagt lite om senare ändringar.
Nu tycker jag herrarna är lite fel ute! Om utgången på inverterna är flytande då är ju detta i sig ett skydd mot skadliga strömmar om man kommer åt ena eller andra utgången. Strömmen blir ju aldrig större än vad läckströmmarna blir. Om ni vill veta hur stora läckströmmarna blir ta då 1 Kohm// 0,015uF och koppla från höljet på invertern till en pol i taget och mät samtidigt spänningen. Enligt Ohms lag blir ju visade värdet i volt=strömmen i mA.
Inom medicinsk teknik använde vi detta sätt att mäta med 1Kohm parallellt med 0,015uF, som ska motsvara människokroppens impedans. Iofs lade man senare till ett motständ i serie med kondensatorn på 10 Kohm men det förändrar inte så mycket. Ger bara en annan dämpning av koga frekvenskomponeter.
// Göte
Redigerat: kondensatorn värde ändrat till 0,015 uF dvs 15 nF och tillagt lite om senare ändringar.
Senast ändrad:
Ingrid & Thomas
HBK Medlem
Sv: Jordfelsbrytare
Är det kanske så att det är feltänkt att jorda invertern? Finns det ingen potential mot jord så kan ju ingen ström heller ledas genom kroppen om ena polen vidröres. Det allmänna elnätet använder jord för återledning, därför behövs jordfelsbrytare vid anslutning till detta.
Om man ändå vill använda jordfelsbrytare efter invertern, så skulle man i en elcentral kunna simulera inkommande jord och fas med invertens utgående poler. Nolla och skyddsjord tar man då från jordpunkten i vanlig ordning. Tror dock inte att man uppnår högre elsäkerhet med detta förfarande men det borde fungera. Detta kräver förstås att invertern i sig är totalisolerad från jord - även via minus på 12-Volten.
Är det kanske så att det är feltänkt att jorda invertern? Finns det ingen potential mot jord så kan ju ingen ström heller ledas genom kroppen om ena polen vidröres. Det allmänna elnätet använder jord för återledning, därför behövs jordfelsbrytare vid anslutning till detta.
Om man ändå vill använda jordfelsbrytare efter invertern, så skulle man i en elcentral kunna simulera inkommande jord och fas med invertens utgående poler. Nolla och skyddsjord tar man då från jordpunkten i vanlig ordning. Tror dock inte att man uppnår högre elsäkerhet med detta förfarande men det borde fungera. Detta kräver förstås att invertern i sig är totalisolerad från jord - även via minus på 12-Volten.
EPersson
HBK Medlem
Sv: Jordfelsbrytare
Det är ju knepigt detta. Samma sak gäller ju motorelverk. De skall ju jordas med jordspett men det har jag inte sett ngn göra sedan lumpartiden.
Potentialfritt mot jord är ju skyddstrafon stora fördel.
I en husbil blir ju knappast inverten jordad bara för att man kopplar den till chassiet?
Det är ju knepigt detta. Samma sak gäller ju motorelverk. De skall ju jordas med jordspett men det har jag inte sett ngn göra sedan lumpartiden.
Potentialfritt mot jord är ju skyddstrafon stora fördel.
I en husbil blir ju knappast inverten jordad bara för att man kopplar den till chassiet?
