Hjälp med kopplingsschema av solpaneler

[Ludde Kuddsson]

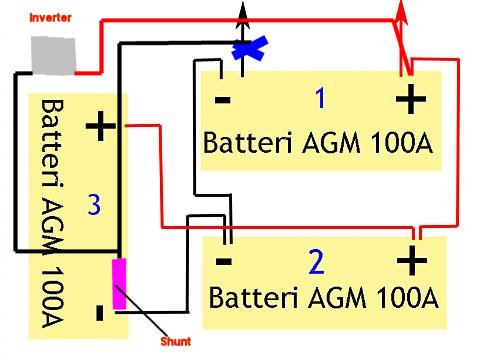

Skulle någon kunna hjälpa mig och visa hur jag ska koppla ihop detta genom att rita på min skiss med svart och röd färg?

Hur grova kablar ska jag ha?

Kopplingsdosor som är vattentäta + kablar kan jag köpa av 24 Volt

Tacksam för hjälp,

Ludde



[Knut]

Sv: Hjälp med kopplingsschema av solpaneler

Bode Håkan og Wizard har rett - for om kablingen mellom batteriene er grov nok så blir skilnaden i strømuttak ikke lenger målbar, det vil si det blir ikke spenningsfall over kabelen. Er kabelen for tynn så er Håkan sin oppskrift meget viktig. Hvor grensen går avhenger først av lengden på kabelen og ledningsevnen.

Så en kobling som den Håkan beskriver samtidig som kabelen er mer enn tilstrekkelig grov for det strømuttak en har blir aldri fel.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

OK, vad bra, jag har kopplat som Håkan sagt, men nu kom jag till ett nytt problem (det sista hoppas jag ):

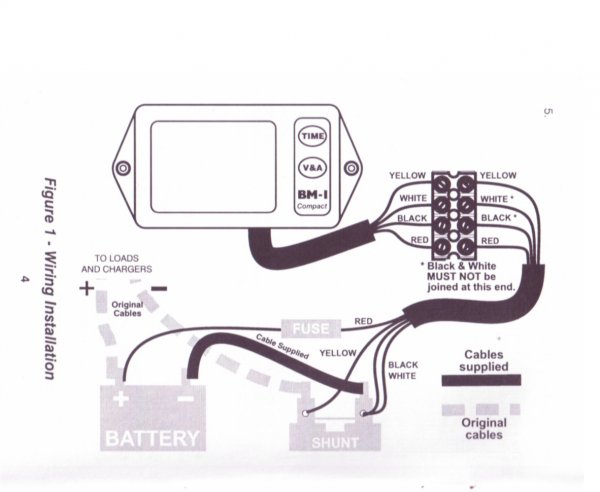

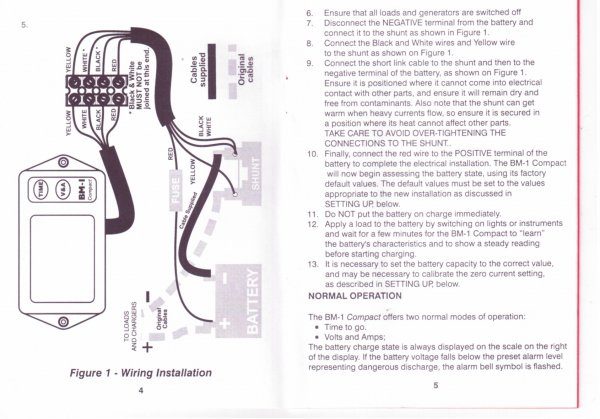

Hur ska jag koppla från shunten som här till min nya BM-1? Alltså den här.

På kopplingsschemat så ser det ut som att inga andra minusanslutningar mer än den som kommer från shunten skall kopplas till batteriet? Ska alla, och då är det flera stycken, verkligen kopplas in på shunten? Alltså ström från regultatorn, minuskablar från EBL, minuskabel från växelriktare med mera. Det var ett j-a jobb att få dit dom på batteripolen när jag nu ändrade efter Håkans koppling...innebär det att jag ska ha loss allt igen då? :wall:
Spelar det någon roll vilket håll jag vänder shunten? Den ser typ likadan ut på bägge sidor...



[F.d. 50195]

Sv: Hjälp med kopplingsschema av solpaneler

Japp, all minus ska gå via shunten om man vill har rätt mätvärden.

mvh



[Knut]

Sv: Hjälp med kopplingsschema av solpaneler

Grunnen til at en setter shunten for BM-1 på minus er at det oftest er forholdsvis få kabler inn på den polen.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Det är väl bara jag som inte har förhållandevis få minuskablar...



[Montreal]

Sv: Hjälp med kopplingsschema av solpaneler

Det finns bra plintar där du kan samla minuskablarna, och sedan dra en kraftig till shunten.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Sitter just och letar efter såna, har Clas Ohlson tror du?



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Hittade den här på Biltema, men det är 8 mil att köra dit och åter, Clas O ligger en halvmil hemifrån...



[Montreal]

Sv: Hjälp med kopplingsschema av solpaneler

Alla båttillbehörsaffärer har?!



[Montreal]

Sv: Hjälp med kopplingsschema av solpaneler

Misstänker att du kan behöva en på plussidan också, om du har så många minuskablar? finns det något som kan ge glappkontakt är det en "stapel" med kabelskor på samma skruv!



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Jag gör så här istället, en tillfällig lösning som får duga tills jag kör förbi Biltema. Alla små kablar, 5 st, sätter jag ihop med en maskinskruv och mutter, tar sedan en ledare med stor area och går till shunten, då blir det färre stora vid shunten och då kommer det att få plats. Jag drar ordentligt med isolertejp runt denna tillfälliga anordning.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Misstänker att du kan behöva en på plussidan också, om du har så många minuskablar? finns det något som kan ge glappkontakt är det en "stapel" med kabelskor på samma skruv!

Jo, det kommer att behövas en plint där också så småningom, men jag fick iallafall dit dom idag, drog åt ordentligt så det inte kan bli glapp.



[Montreal]

Sv: Hjälp med kopplingsschema av solpaneler

Ja, det går ju som nödlösning!



[Esbjörn]

Sv: Hjälp med kopplingsschema av solpaneler

Jag har kopplats invertern direkt på batteriet, eftersom shunten annars blir för klen. Mätningen påverkas marginellt - om du inte har invertern ständigt på...



[F.d. 14324]

Sv: Hjälp med kopplingsschema av solpaneler

Det här är kanske närmare än biltema Hjertmans bÃ¥ttillbehör öppnar 10,00 i morgon om du kan vänta tills dess.
Skriver du plint i deras sökruta så finner du flera alternativ.

Datavägen 2
436 32 Askim
Tel 031-748 25 30
Fax 031-28 88 45
epost: goteborg@hjertmans.se
Info om lagersaldo och beställda varor: gbglager@hjertmans.se



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Jag har kopplats invertern direkt på batteriet, eftersom shunten annars blir för klen. Mätningen påverkas marginellt - om du inte har invertern ständigt på...

Hej, ja växelriktaren är bara på 300w, den ska endast användas begränsad tid. Står inte på jämt, jag har ju en brytare på den som jag sätter på av när den inte används.

Håller verkligen shunten för all ström från solpanelerna också? Jag har ju solpaneler på 440 w, tror att jag som mest kommer att ha max 30 A in.



[Tor H]

Sv: Hjälp med kopplingsschema av solpaneler

Igjen forstår jeg ikke problemene som har oppstått. Man trenger da ikke noen ekstra koplinger da det bare er max 3 tykke og 1 tynn som skal til samme koplingspunkt.



[Esbjörn]

Sv: Hjälp med kopplingsschema av solpaneler

Shunten i BM-1 klarar 100A, ca 1200w



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Pust!!! Nu är jag klar med batteridelen....BM-1 visar knasiga värden, antar att jag måste knappa in batterikapacitet o.s.v.

I morgon skall jag skruva fast panelerna, dom ligger än så länge lösa på taket.

Halva tiden i eftermiddag har gått åt att leta efter verktyg......ser mer eller mindre ut som ett bombnedslag inne i husbilen just nu.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Konstigt....jag bara älskar att hålla på med sånt här....tur att gubben sköter markservicen inne i huset....ska montera in lite ledlister också tror jag...blir nog nattajobb ikväll igen....
