Hjälp med kopplingsschema av solpaneler

[Ludde Kuddsson]

Skulle någon kunna hjälpa mig och visa hur jag ska koppla ihop detta genom att rita på min skiss med svart och röd färg?

Hur grova kablar ska jag ha?

Kopplingsdosor som är vattentäta + kablar kan jag köpa av 24 Volt

Tacksam för hjälp,

Ludde



[Knut]

Sv: Hjälp med kopplingsschema av solpaneler

Ja, det er det tryggeste med en regulator - med 2 ville saken bli en helt annen - uten at du ville vinne mer enn maks 90W ladning.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Tack, då kan jag beställa regulator, räkna ut hur mycket kabel samt hur många kopplingsdosor (vattentäta) jag behöver och beställa hem.



[Tor H]

Sv: Hjälp med kopplingsschema av solpaneler

Jeg har 3 undringer i denne tråden.

Har selv ikke så mye greie på solceller, men har forstått at om en skal sammenkople 2 eller flere paneler må de ha samme antall celler. Hvis ikke kan de utlade batteriet når de ikke lader. Så har 90W og 120W samme antall celler?

Som Knut sier tåler bare regulatoren 360W slik at 440W er for mye for regulatoren allerede?

Det siste er at jeg synes det oppgis ledningstverrsnitt som er overdimmensjonert så det holder. Regulatoren har mulighet til maks 16mm2 ledninger og 4mm2 oppgis som minimum på 30A, slik at en plassmellom der burde være mer enn godt nok.

Selvsagt avhengig av lengden fra regulator til batteri, for tapet i A blir ikke mange selvom ledningen er litt i tynneste laget. Panelet gir jo ikke maks A i alt for mange timer i døgnet.



[Robert-110]

Sv: Hjälp med kopplingsschema av solpaneler

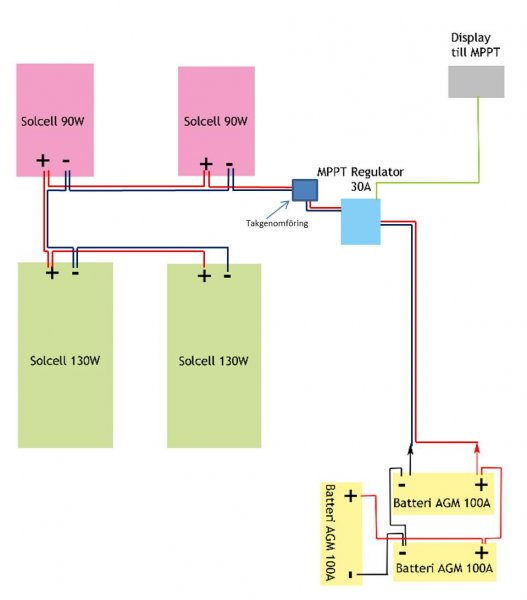

Kopplingsschemat på ett tidigare inlägg är helt ok men i praktiken hade jag dragit kablarna som denna bild visar dvs från en panel till nästa osv. Fördelen är att du inte behöver använda någon kopplingsdosa genom att använda panelernas kopplingsplint för ingående och utgående kabel. Det blir nog rätt korta kablar samt en "ren" koppling.
För att gå igenom taket använd en s.k. takgenomföring men leta först rätt på den bästa punkten genom att kontrollera hur du enklast kan dra kabeln från insidan av taket till regulatorn. Regulatorn bör sitta nära batteribanken.
När jag monterade solpanelerna försökte jag ha så korta kablar som möjligt, så få kopplingspunkter som möjligt, inga löst hängande kablar som kan föra oväsen samt att använda fästprofiler till panererna som inte skulle orsaka vindljud.
Lycka till!

PS Oj, det hände mycket medan jag höll på att rita DS



[Roland o Ingegerd]

Sv: Hjälp med kopplingsschema av solpaneler

Jag försökte leta efter ett lämpligt ritprogram i går kväll men hittade inget som jag var nöjd med. Smartdraw 2012 är annars ett bra program för det, som man lär sig ganska fort, som trial fungerar det i 5-6 dagar och den har jag redan förbrukat. Sen kostar det 197 dollar att köpa.

Finns det någon som har en timme eller två över och har lust att testa och kanske kan bidra med ett elschema här?? så kan vi hjälpas åt med att komma fram till ett bra kopplingsschema, det är ganska roligt att jobba med det om man annars är van med papper och penna.

Hej Jocke.

Om du har Windows finns det med ett ritprogram som heter Paint. Jag tycker att det funkar bra om man inte ska göra alltför avancerade ritningar. Till den här typen av illustrationer räcker det gott och väl.

Mvh / Roland



[Tor H]

Sv: Hjälp med kopplingsschema av solpaneler

Går man for 2 regulatorer vil jo min ene undring være løst. Man kopler bare de 2 x 90W sammen til en regulator og de 2 x 130 W til en annen regulator og problemet er løst.



[Knut]

Sv: Hjälp med kopplingsschema av solpaneler

Jeg har regnet litt mer - og om en forutsetter under 9m kabel så er 16 kvadrat tilstrekkelig. Så med smart gjennomføring skulle dette ikke være noe problem. En helt loddrett føring klarer en med 5m så en skulle kunne ha tilsammen 2m føring horisontalt. Det en trenger å måle er fra nærmeste panel. For opp til 15m kabel er det tilstrekkelig med 25 kvadrat.

Tor H sin fundering over antall celler er noe relevant, selv om panelene er laget for å tåle å stå i parallell og få blokkert enkelte celler så er det ikke optimalt.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Kopplingsschemat på ett tidigare inlägg är helt ok men i praktiken hade jag dragit kablarna som denna bild visar dvs från en panel till nästa osv. Fördelen är att du inte behöver använda någon kopplingsdosa genom att använda panelernas kopplingsplint för ingående och utgående kabel. Det blir nog rätt korta kablar samt en "ren" koppling.
För att gå igenom taket använd en s.k. takgenomföring men leta först rätt på den bästa punkten genom att kontrollera hur du enklast kan dra kabeln från insidan av taket till regulatorn. Regulatorn bör sitta nära batteribanken.
När jag monterade solpanelerna försökte jag ha så korta kablar som möjligt, så få kopplingspunkter som möjligt, inga löst hängande kablar som kan föra oväsen samt att använda fästprofiler till panererna som inte skulle orsaka vindljud.
Lycka till!

Hej Robert och tack! Det får antagligen inte plats två kablar i den lilla kopplingsdosan som sitter på 130 w panelerna. Det är en liten vattentät genomföring för vardera två kablar.

Alla kablar kommer att sättas fast med buntband mot takskenorna och railsen på taket. Där kan jag också fästa kopplingsdosorna. Jag kommer att dra kablarna genom huven till köksfläkten så jag behöver inte göra något nytt hål.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Jag fattar inte, går det eller går det inte att koppla så här med olika antal celler som det är i panelerna?



[Tor H]

Sv: Hjälp med kopplingsschema av solpaneler

Tor H sin fundering over antall celler er noe relevant, selv om panelene er laget for å tåle å stå i parallell og få blokkert enkelte celler så er det ikke optimalt.

Er detr slik å forstå at et 130W panel bare yter ca. 90W når det koples sammen med et 90W panel?

Har forstått at det er enkelte som har hatt utlading av batteriet når ikke panelene lader, slik at de "døde" cellene trekker litt strøm slik at batteriet skal oppfatte dem som et panel?

Edit:

Går man for 2 regulatorer og kopler like paneler til samme regulator, vil en ikke ha problemet med nedsatt effekt og mest sannsynlig er problemet med utladnig også er løst?=



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Fattar inte norsk text så bra



[Knut]

Sv: Hjälp med kopplingsschema av solpaneler

Ett ærlig svar - jeg vet ikke! Men litt teori:

Hver celle gir 0,48V og det normale er opp til 36 celler i seriekobling for paneler til 12V anlegg. Om det ene panelet er på 36 celler og det andre på 35 så vil det store stå for all strøm som leveres til det er belastet så mye at spenningsfallet matcher det mindre panelet - deretter vil begge levere effekt. Er forskjellen i antall celler større blir skjevheten også større, men det samme skjer ved full tildekking av en eller flere celler så hva det har å bety i praksis vet jeg ikke - det skal mye målinger til før en vet noe sikkert.



[Robert-110]

Sv: Hjälp med kopplingsschema av solpaneler

En undran:
Panelernas angivna uteffekt är den under bästa tänkbara förutsättningar dvs panelen riktad mot solen och i 90graders vinkel.
Kan det vara så att den angivna regulatorn ändå kan användas om Ludde lovar att inte åka och ställa sig på ekvatorn kl 12.00???



[Tor H]

Sv: Hjälp med kopplingsschema av solpaneler

Är det så att säga att en 130W panel endast ger ca. 90W när den ingriper med en 90W panel?

Jag förstår att det finns några som har haft urladdning av batteriet när det inte panelene laddar så att "döda" celler drar lite ström så att batteriet kommer att uppfatta dem som en panel?

edit:

Om du går för 2 regulatorer och kopler like panel sammen, kommer en inte att ha problem med minskad effekt och troligen problemet med utladnig även løst?

Ett försök och göra det mer förståeligt



[Esbjörn]

Sv: Hjälp med kopplingsschema av solpaneler

Verkningsgraden når aldrig 100% på taket.



[Knut]

Sv: Hjälp med kopplingsschema av solpaneler

En ting er sikkert, om en koster på seg 2 regulatorer og serikopler 130W panelene til den ene og 90W panelene til den andre så er det ingen tvil om at en har maksimal nytte av MPPT teknologien i regulatorene og effekten i panelene.

Annette hvorfor må du gjøre ting så komplisert for oss teoretikere?



[Robert-110]

Sv: Hjälp med kopplingsschema av solpaneler

Jag mätte diametern på den kabel jag köpte från 24volt. Den har en diameter på 12mm så det kan bli problem att dra in den "tjockisen" via köksfläktsröret.
Höljet är av något UV-beständigt material.



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

En ting er sikkert, om en koster på seg 2 regulatorer og serikopler 130W panelene til den ene og 90W panelene til den andre så er det ingen tvil om at en har maksimal nytte av MPPT teknologien i regulatorene og effekten i panelene.

Annette hvorfor må du gjøre ting så komplisert for oss teoretikere?

Haha...jag krånglar ALLTID till allt, brukar ofta komma på att det kanske finns en smartare lösning...

Tja, om jag då istället satsar på två regulatorer, vilka skulle då passa för mina AGM-batterier? Och då antar jag att det inte är någon större mening med displayen, för den är ju kopplad till/från regulatorn. Då visar ju den ändå bara laddning från det ena paret solpaneler. Hur kopplas allt samman sedan? Är det direkt på batteriet?



[Ludde Kuddsson]

Sv: Hjälp med kopplingsschema av solpaneler

Jag vet att det är en som har en likadan bil som min, som dragit genom köksröret. Ska kolla med honom om det var problem.



[Wizard]

Sv: Hjälp med kopplingsschema av solpaneler

Om man använder 2 regulatorer och den ena laddar, säg, ett par tiondels volt mer än den andra, då bör den med den lägre spänningen dra ner laddningen. Jag är skeptisk till 2 regulatorer.
Samma fenomen kan man få om man kopplar en extra laddare med högre spänning än EBL. Då lägger den sistnämnda av att ladda.
Därför bör man gå genom EBL med extra laddning om den tål strömmen.
Om man seriekopplar paneler med olika styrka vad händer om en panel skuggas?
Sluta alla att ladda?
Värms den skuggade panelen upp av strömmen från de andra?
Många frågor är det.
Att panelerna laddar ur batterierna är uteslutet eftersom det sitter en diod i regulatorn som hindrar strömmen att gå bakvägen.
Vore det min bil hade jag parallellkopplat trots att det behövs större kabelarea och att man förlorar några procent av laddningen genom att inte använda 24V.
Vad gäller effekten så kommer den förmodligen aldrig över 30A i verkligheten.
//W
