Kabelarea till 1000 W inverter.

[Stefan 573]

Hej!
Jag skall montera in en inverter på 1000 W i husbilen och har sökt och kollat igenom tidigare trådar men inte riktigt hittat det jag sökt efter. Uttaget från invertern kommer bara att bli typ 200 - 300 W i 220 V till apparater jag inte funnit någon möjlighet att driva från 12 V.

vilken kabelarea skall jag använda och styrka på säkringen? Det kommer att bli korta kablar max 1 m

Mvh
/Stefan



[Olof G]

Hej!
Jag skall montera in en inverter på 1000 W i husbilen och har sökt och kollat igenom tidigare trådar men inte riktigt hittat det jag sökt efter. Uttaget från invertern kommer bara att bli typ 200 - 300 W i 220 V till apparater jag inte funnit någon möjlighet att driva från 12 V.

vilken kabelarea skall jag använda och styrka på säkringen? Det kommer att bli korta kablar max 1 m

Mvh
/Stefan

Först skulle jag rekommendera att du väljer en mindre inverter om du inte tänker ta ut mer, samt ren sinuskurva för känslig utrustning.
Kabelarea så klara du dig med 6kvmm men skall du ta ut 1000W är det bättre att gå upp till 16kvmm, invertern kommer dra över 100Amp på max så säkra av därefter men då räcker inte 6kvmm kabel.
Det mesta utrustning går idag att köra på 12V



[Magnus Strandberg]

Hej!
Jag skall montera in en inverter på 1000 W i husbilen och har sökt och kollat igenom tidigare trådar men inte riktigt hittat det jag sökt efter. Uttaget från invertern kommer bara att bli typ 200 - 300 W i 220 V till apparater jag inte funnit någon möjlighet att driva från 12 V.

vilken kabelarea skall jag använda och styrka på säkringen? Det kommer att bli korta kablar max 1 m

Mvh
/Stefan

Vilka apparater har du inte hittat till?



[Montreal]

Hej!
Jag skall montera in en inverter på 1000 W i husbilen och har sökt och kollat igenom tidigare trådar men inte riktigt hittat det jag sökt efter. Uttaget från invertern kommer bara att bli typ 200 - 300 W i 220 V till apparater jag inte funnit någon möjlighet att driva från 12 V.

vilken kabelarea skall jag använda och styrka på säkringen? Det kommer att bli korta kablar max 1 m

Mvh
/Stefan

Du måste dimensionera kablarna efter Inverterns maxeffekt, annars kan det bli farligt om ni eller någon annan ansluter något som drar mera.



[Michael S]

I den länkade snurran nedan kan du räkna ut hur du behöver dimensionera.
Glöm inte att ta längden på kabeln X två, då du också troligen behöver en lika lång minuskabel.

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu



[Stefan 573]

Först skulle jag rekommendera att du väljer en mindre inverter om du inte tänker ta ut mer, samt ren sinuskurva för känslig utrustning.
Kabelarea så klara du dig med 6kvmm men skall du ta ut 1000W är det bättre att gå upp till 16kvmm, invertern kommer dra över 100Amp på max så säkra av därefter men då räcker inte 6kvmm kabel.
Det mesta utrustning går idag att köra på 12V

Hej och tack för svar.
Där jag köper husbilen ifrån levererar med en inverter smart in 1000 W, men jag får montera den själv. Bilen levereras imorgon så jag ville bara förbereda mig vad som ska köpas in för att montera den. Nu har jag lyckats komma över en montagemanual och ser att det följer med kablar det är säkringen som skall köpas. där rekomenderas 100 A



[Håkan]

Här är säkringshållare:

Säkringshållare

För säkringar av ANL-typ. Med transparent lock som enkelt knäpps loss för tillgång till säkringen och borttagbara sidopaneler för enkel installation. En LED-lampa indikerar om säkringen är trasig. Säkring ingår inte.

www.biltema.se

och säkringar:

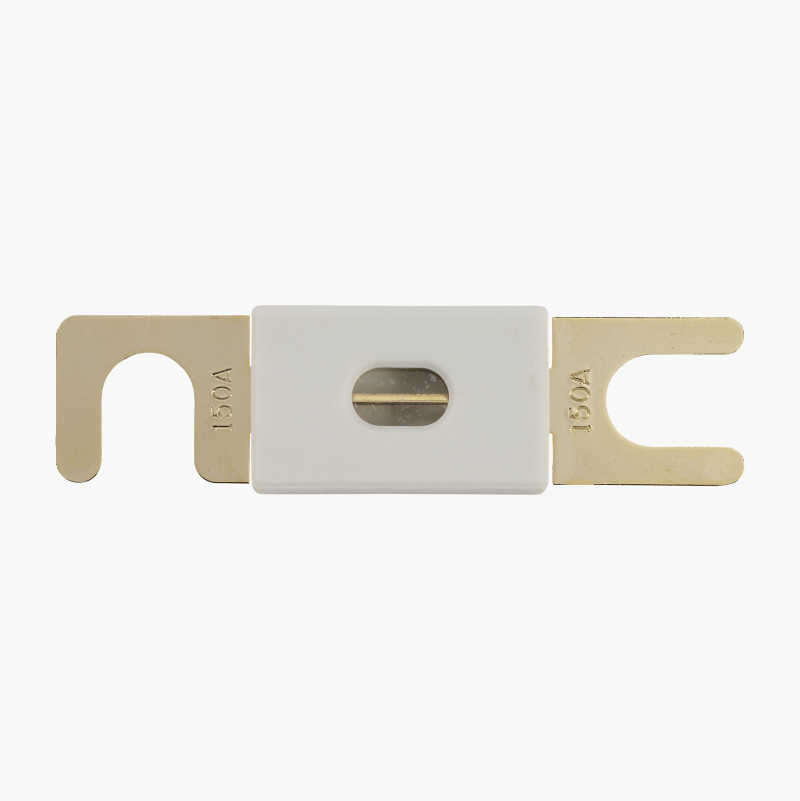

ANL-säkring

För säkringshållare 25-2319. Guldpläterad. Uppfyller ISO 8846.

www.biltema.se



[Västkustcamparen]

I den länkade snurran nedan kan du räkna ut hur du behöver dimensionera.
Glöm inte att ta längden på kabeln X två, då du också troligen behöver en lika lång minuskabel.

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Jag har varnat för denna kabelkalkylator förut och jag gör det igen.
Den tar ENBART hänsyn till spänningsfallet i kablarna, INTE till värmeutvecklingen i kablarna som kan medföra att kabelisoleringen smälter.
Vid kabeldimensionering ska man göra båda beräkningarna och välja den största arean utifrån dessa beräkningar.



[Stefan 573]

Här är säkringshållare:

Säkringshållare

För säkringar av ANL-typ. Med transparent lock som enkelt knäpps loss för tillgång till säkringen och borttagbara sidopaneler för enkel installation. En LED-lampa indikerar om säkringen är trasig. Säkring ingår inte.

www.biltema.se

och säkringar:

ANL-säkring

För säkringshållare 25-2319. Guldpläterad. Uppfyller ISO 8846.

www.biltema.se

Tusen tack alla som hjälpt till med min förfrågan.



[peter nilsson]

Jag har varnat för denna kabelkalkylator förut och jag gör det igen.
Den tar ENBART hänsyn till spänningsfallet i kablarna, INTE till värmeutvecklingen i kablarna som kan medföra att kabelisoleringen smälter.
Vid kabeldimensionering ska man göra båda beräkningarna och välja den största arean utifrån dessa beräkningar.

Hur räknar man ut den?



[Västkustcamparen]

Hur räknar man ut den?

Det är inte lika enkelt, utan beror på flera faktorer.
T.ex. materialet i kabeln (koppar eller aluminium), materialet i kabelisoleringen (vanlig pvc brukar klara 70 gr), omgivningstemperatur, förläggningssätt (ensam eller buntad tillsammans med andra kablar).
Tyvärr har jag inte tillgång till dessa beräkningsverktyg längre (vilket jag hade i min yrkesverksamma liv).

Om man, i kalkylen, lägger in följande:
12 V
1000 W
1 m kabel
kommer kalkylen att ge resultatet 6 mm2 vilket absolut inte räcker till de 83 A som det blir.
Detta framgår även av tabellen under kalkylen där det är angivet att 6 mm2 ska ha en säkring på högst 25 A



[Michael S]

Det är inte lika enkelt, utan beror på flera faktorer.
T.ex. materialet i kabeln (koppar eller aluminium), materialet i kabelisoleringen (vanlig pvc brukar klara 70 gr), omgivningstemperatur, förläggningssätt (ensam eller buntad tillsammans med andra kablar).
Tyvärr har jag inte tillgång till dessa beräkningsverktyg längre (vilket jag hade i min yrkesverksamma liv).

Om man, i kalkylen, lägger in följande:
12 V
1000 W
1 m kabel
kommer kalkylen att ge resultatet 6 mm2 vilket absolut inte räcker till de 83 A som det blir.
Detta framgår även av tabellen under kalkylen där det är angivet att 6 mm2 ska ha en säkring på högst 25 A

Vad är det som inte stämmer om man har 0,5 meter mellan batteri och inverter?
Räcker inte 6 kvadrat då? Om inte, varför?



[Västkustcamparen]

Vad är det som inte stämmer om man har 0,5 meter mellan batteri och inverter?
Räcker inte 6 kvadrat då? Om inte, varför?

En klen kabel tål ju inte hur mycket ström som helst eftersom effektutvecklingen gör att den värms upp. Då smälter isoleringen

Om du lägger in 12 V, 1000 W och 0.2 m i nämnda kalkyl föreslår den 1.5 mm2, dvs ännu klenare area, trots 83 A.
Helt uppåt väggarna



[peter nilsson]

Det är inte lika enkelt, utan beror på flera faktorer.
T.ex. materialet i kabeln (koppar eller aluminium), materialet i kabelisoleringen (vanlig pvc brukar klara 70 gr), omgivningstemperatur, förläggningssätt (ensam eller buntad tillsammans med andra kablar).
Tyvärr har jag inte tillgång till dessa beräkningsverktyg längre (vilket jag hade i min yrkesverksamma liv).

Om man, i kalkylen, lägger in följande:
12 V
1000 W
1 m kabel
kommer kalkylen att ge resultatet 6 mm2 vilket absolut inte räcker till de 83 A som det blir.
Detta framgår även av tabellen under kalkylen där det är angivet att 6 mm2 ska ha en säkring på högst 25 A

Om man följer denna tabell med max säkring. Är det tryggt då med värmeutvecklingen



[Adriamatrix]

Vad är det som inte stämmer om man har 0,5 meter mellan batteri och inverter?
Räcker inte 6 kvadrat då? Om inte, varför?

Kabelberäkning ger spänningsfall 0.5 volt
Förlusteffekten blir 0.5V X 85Amp dvs ca 42 watt värme om denna värme inte kan avledas blir det varmt med risk för överhettning.



[Västkustcamparen]

Om man följer denna tabell med max säkring. Är det tryggt då med värmeutvecklingen

Det är som sagt inte enkelt att svara på detta.
Som jag angav i inlägg #11 finns det flera faktorer att ta hänsyn till.
I elinstallationer i bostäder med FK-kabel med pvc-isolering förlagda i rör är max säkring (numera) 13 A (tidigare 10 A).
För 2.5 mm2 under samma förutsättningar är max säkring 16 A.
I "din tabell" är det angivet 25 A för 2.5 mm2.... det verkar vara för mycket för den typ av anläggning vi pratar om här.



[Michael S]

Om man lägger in lite mer realistiska 2,5 meter gånger två = 5 meter.
Då blir rekommendationen 35 kvadrat, med 35 watt i förlust.

Den länkade snurran är i alla fall bättre än att inte ha en aning eller killgissningar.



[peter nilsson]

Det känns som det är en djungel, Då är frågan vilka tabeller kan man följa så att det blir så säkert som möjligt (till en viss gräns) sutars.com känns seriösa men är dom det?
själv ska jag dra en 3 meter lång kabel (6m båda vägarna) med en 35mm2 max 40A. är det säkert angående värmeutvecklingen



[Västkustcamparen]

Det finns inga enkla tabeller pga att det finns såpass många parametrar att ta hänsyn till.
Men jag hade kunna tänka mig att säkra av 35 mm2 med 40 A



[Per & Carina]

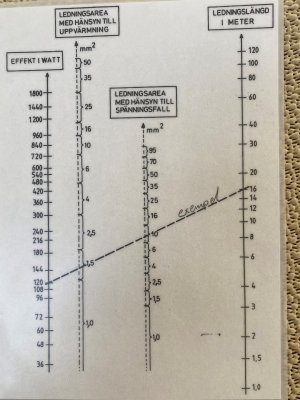

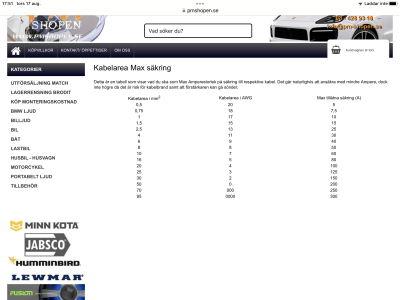

Här är en tabell från Allt om Husvagn och Camping för många år sedan. Som det skrevs tidigare måste man lägga ihop längden på både plus- och minuskabel. Här ser ni att beräknar ni efter spänningsfall så är det ingen risk att det blir för varmt om kabelskor sitter ordentligt både på kabel och skruvfäste. Kabelskor kan vara väldigt tunna och ändå passa på kabel och skruven. Jag brukar använda kabelskor som är lite tjockare matrial på. Dessuto har jag köpt automatsäkringar så kan de även användas som strömbrytare.
