Övervaka CO2, vattennivå och temperatur med Arduino

JonasS

HBK Medlem
Inlägg
1,464
Kommun
Växjö
HBK-Nr
9235
sök på "as3935 lightning sensor" på lämplig onlineförsäljare (ebay, aliexpress, DX etc) verkar rätt trevlig!
Verkar mycket intressant! Har problem med åskan eftersom vi bor på landet och långa elstaket inkopplade. Är det risk för åska så får man springa runt och koppla ur allt, så sensorn skulle kunna varna tidigare. Får nog bli ett inköp, kostar ca 25€ från Kina eller 40€ från EU. Känns just nu som om det inte är någon hejd på hur roliga saker man göra :)

Undrar man vad Arduino är och vad man göra så kolla in lite video på Youtube...

Ps. har beställt viktgivare för gasolflaskan. ds.


Per Fogelström

HBK Medlem
Inlägg
5
Kommun
Visby
HBK-Nr
27228
Kul att se att det finns fler som bygger "husbilsdatorer"! :) Håller också på med ett RPi-projekt där jag baserar mycket av sensormätningar via Modbus. Kommer att ha eneriövervakning/loggning, larm, GPS positionering/loggning, WiFi router över LTE osv. Bara fantasin som sätter gränser.



JonasS

HBK Medlem
Inlägg
1,464
Kommun
Växjö
HBK-Nr
9235
Kul att se att det finns fler som bygger "husbilsdatorer"! :) Håller också på med ett RPi-projekt där jag baserar mycket av sensormätningar via Modbus. Kommer att ha eneriövervakning/loggning, larm, GPS positionering/loggning, WiFi router över LTE osv. Bara fantasin som sätter gränser.

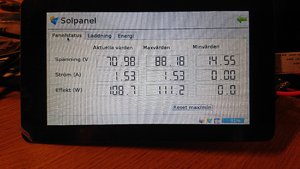

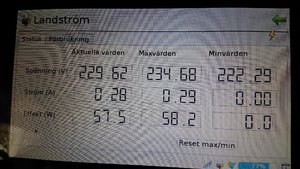

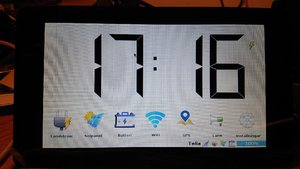

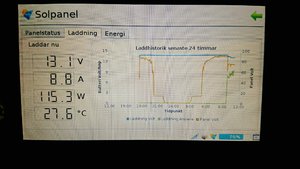

Visa bilaga 189622Visa bilaga 189623Visa bilaga 189624Visa bilaga 189625
Mycket imponerande! Nu vet man ju var ribban ligger...
Håll oss underrättade!


JonasS

HBK Medlem
Inlägg
1,464
Kommun
Växjö
HBK-Nr
9235

Knut

HBK Webb
Admin medlem
Inlägg
17,952
Kommun
Australien
HBK-Nr
994
For flaskene så bør en ha 4 veie celler for en vekt på opp til 20 kg for hver flaske. Det er vanskelig å balansere flaskene på kun 2 celler og det å benytte 3 celler pr flaske krever mer av elektronikken og programmeringen da bibliotekene hovedsaklig er for celler i par. Men bygger en for begge flaskene så kan en klare seg med 6 celler.


JonasS

HBK Medlem
Inlägg
1,464
Kommun
Växjö
HBK-Nr
9235
For flaskene så bør en ha 4 veie celler for en vekt på opp til 20 kg for hver flaske. Det er vanskelig å balansere flaskene på kun 2 celler og det å benytte 3 celler pr flaske krever mer av elektronikken og programmeringen da bibliotekene hovedsaklig er for celler i par. Men bygger en for begge flaskene så kan en klare seg med 6 celler.

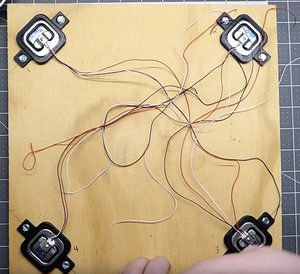

Tänkt att testa med 4 viktavkännare ungefär som på bilden. Har man 2 gasoltuber kan man ju göra en större platta för båda tuberna men måste testa först hur det fungerar.


Tommy Nyman

HBK Medlem
Inlägg
292
Kommun
Norrköping
HBK-Nr
11339
Spännade projekt ni driver, tröskeln är lite för hög för mig, fantastiskt vore om den slutliga lösningen kunde skicka värden till en databas eller som mail med en valbar regelbundenhet.
Den intelligenta husbilen är nära tack vare er :)


JonasS

HBK Medlem
Inlägg
1,464
Kommun
Växjö
HBK-Nr
9235
Spännade projekt ni driver, tröskeln är lite för hög för mig, fantastiskt vore om den slutliga lösningen kunde skicka värden till en databas eller som mail med en valbar regelbundenhet.
Den intelligenta husbilen är nära tack vare er :)
Finns appar och annat för det också men då måste man ha en router med internetuppkoppling i bilen så allt går att ordna.

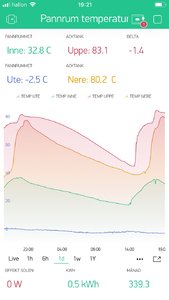

Så här ser det ut i min telefon vad gäller min ackumulatortank vid vedeldning.


JonasS

HBK Medlem
Inlägg
1,464
Kommun
Växjö
HBK-Nr
9235

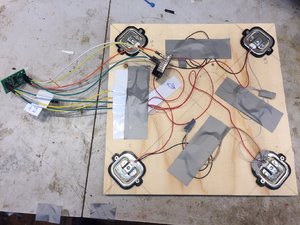

Har ikväll fått igång och testat vågen för gasolflaskan. Efter en hel del kalibrerande så kan jag säga att den är tillräckligt noggrann för sitt ändamål. Gissar att den skulle visa gasolinnehållet med mer än 50g noggrannhet. Måste nu göra en plattan mindre än 20mm tjock för att få plats i gasolskåpet. Prototypen ser ni här:


ingbe

HBK Medlem
Inlägg
277
Kommun
Linköping
HBK-Nr
26160
Hur påverkas vägningen av att flaskan är fastspänd mot en vägg? Eller är den inte det i ditt fall?

/Ingvar


Knut

HBK Webb
Admin medlem
Inlägg
17,952
Kommun
Australien
HBK-Nr
994
Det er nesten ingen bevegelse i veiecellene så fastspenningen skulle ikke ha merkbar påvirkning.


Arne B

HBK Medlem
Inlägg
1,148
Kommun
Trollhättan
HBK-Nr
11633
Kanske går det att använda 1 kraftgivare för varje tub. Tubarna är fixerade på samma plats med en rem. En led mellan givare o tub. All vikt på tuben går via givaren. Sedan kan man läsa av båda tubarna.
Arne


Daniel K

HBK Medlem
Inlägg
673
Kommun
Luleå
HBK-Nr
8801
Funderar på en liknande lösning till mina gasoltuber i husbilen men då med en metallram till en centrerad lastcellen med maxvikt anpassad till gasoltuberna.

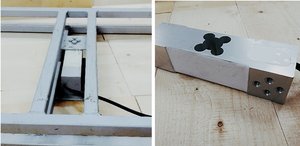

Jag har tidigare byggt en våg till bikupor av fyrkantrör. Lastcellen är fastskruvad mellan ramarna. Lastcellen är dimensionerad för vikter upp till 100kg. En bikupa står på ramen och elektroniken skickar vikt, temp och luftfuktighet via mitt wifi till Blynk.



Knut

HBK Webb
Admin medlem
Inlägg
17,952
Kommun
Australien
HBK-Nr
994
Problemet med en celle er om det finnes kontaktpunkt som avlaster denne. 3 eller 4 og legge sammen vekten målt med hver av disse er bedre. For større vekter er det ofte 2 par celler i vekten. Selv ville jeg tatt utfordringen ved å benytte 3 celler for hver tub, ville gi rett vekt hele tiden.

Bruker en kun en celle så trenger en å få en perfekt balanse, men for en tub kan en utnytte spennbåndet som styring slik at det er kun cellen som støtter på undersiden.


Daniel K

HBK Medlem
Inlägg
673
Kommun
Luleå
HBK-Nr
8801
Problemet med en celle er om det finnes kontaktpunkt som avlaster denne. 3 eller 4 og legge sammen vekten målt med hver av disse er bedre. For større vekter er det ofte 2 par celler i vekten. Selv ville jeg tatt utfordringen ved å benytte 3 celler for hver tub, ville gi rett vekt hele tiden.

Bruker en kun en celle så trenger en å få en perfekt balanse, men for en tub kan en utnytte spennbåndet som styring slik at det er kun cellen som støtter på undersiden.
Den övre ramen tar upp eventuella obalanser så all kraft går ner i lastcellen. Kupvågen har stoppskruvar som begränsning mekanisk påverkan från alltför hårda vindar vilket då tillfälligt ger felaktiga mätvärden.
Tänker mig en liknande lösning i husbilen men kanske smartast med fyra lastceller då det inte kräver lika robust ram samt bygger inte lika mycket på höjden.


Toppen
