Åke Jonsson
FD HBK Medlem
Jag skall montera en Victron BMV-700 i husbilen. Jag har två batterier a' 95 Ah parallellkopplade.
Skall jag ställa in övervakaren på 95Ah eller 190Ah?
Skall jag ställa in övervakaren på 95Ah eller 190Ah?
-
Erbjudande på Husbilsklubben.se
Blir du ny medlem nu i Husbilsklubben.se betalar du ingen anmälningsavgift utan enbart årsavgift 100 kr.
Du sparar 150 kr på detta och erbjudandet gäller tills vidare.
Medlemskapet gäller för kalenderåret 2025.
Mer information finns här: Hur Registrerar jag mig.
Du slipper också en massa störande reklam eftersom vi är en HELT reklamfri sida.
OBS! På förekommen anledning: Om du inte loggat in och är HBK-Medlem och inte betalt årsavgiften för 2025 så kan dina rabatter och förlängd reseförsäkring upphöra att gälla.
Victron BMV-700 Inställningar
- Startad av Åke Jonsson
- Startdatum
#GMLR
FD HBK Medlem
på sidan av shunten är det stansat lite svagt, batt respektive load för att koppla åt rätt håll.
Tror det är på samma sida som kontakten klickas in på.
Tror det är på samma sida som kontakten klickas in på.
Emerson
HBK Medlem

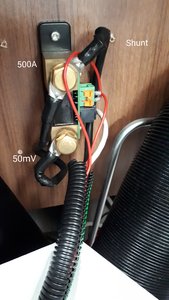

Den shunten är inte inkopplad över huvud taget. Det kan aldrig gå någon ström genom den och alltså kommer den alltid att visa noll. Man kan fundera vad den som har gjort kopplingen egentligen har tänkt?
Se till att få det som det står i inkopplingsanvisningen. Kom också ihåg att minusanslutningen till chassiet skall gå från den sidan där alla förbrukares minus är samlade, inte från batteriets minus.
MVH
Hans
Se till att få det som det står i inkopplingsanvisningen. Kom också ihåg att minusanslutningen till chassiet skall gå från den sidan där alla förbrukares minus är samlade, inte från batteriets minus.
MVH
Hans

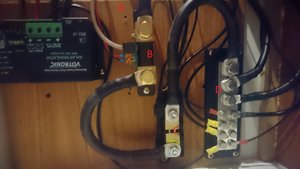

Som inspiration en bild på min installation.
"A" är kabeln som går till bodelsbatteriernas minussida
"B" är Victrons shunt med "Battery Only" uppåt
"C" är shunten till bilens kontrollpanel. Glöm att den finns.
"D" är plinten med alla minusanslutningar, inkl. chassi-anslutningen
Burken till vänster är solcellsregulatorn
MVH
Hans
JANKRO
HBK Hedersmedlem
Det blir tyvärr som vanligt...."Man upphör aldrig att förundras över vad s.k. proffs kan åstadkomma."
Man får i princip inte göra något själv för att garantier skall gälla. Men firmor verkar få sätta vem som helst på att koppla in både det ena och det andra utan att kunna någonting alls och garantier gäller i alla fall.... eller??
Visserligen lite svårt att se exakt hur det är kopplat på bilden, men är det kopplat som det ser ut att vara kopplat så kan den som kopplat så här ju inte veta någonting alls om shuntar och hur de fungerar. Hur törs man koppla så kraftiga 12V strömmar utan att veta vad man gör. Montro om samma person också kopplar om 230V'en i bilarna när så krävs.
Man kan fundera på om det är ett misstag eller ren tur som gör att voltmätaren fungerar, om det nu är rätt batteri som är kopplat till rätt plats på displayen, och att startbatteriets kabel är kopplad till rätt sida av skiljereläet för att kunna visa startbatteriets spänning när bilen är avstängd.
Fanns det ingen reaktion alls på att den fina mätaren som just blivit inkopplad inte visade några siffror alls i vissa fönster, för det är ju liksom det som är idén med en ny extra multimätare.
M.v.h. JANKRO.
Man får i princip inte göra något själv för att garantier skall gälla. Men firmor verkar få sätta vem som helst på att koppla in både det ena och det andra utan att kunna någonting alls och garantier gäller i alla fall.... eller??
Visserligen lite svårt att se exakt hur det är kopplat på bilden, men är det kopplat som det ser ut att vara kopplat så kan den som kopplat så här ju inte veta någonting alls om shuntar och hur de fungerar. Hur törs man koppla så kraftiga 12V strömmar utan att veta vad man gör. Montro om samma person också kopplar om 230V'en i bilarna när så krävs.
Man kan fundera på om det är ett misstag eller ren tur som gör att voltmätaren fungerar, om det nu är rätt batteri som är kopplat till rätt plats på displayen, och att startbatteriets kabel är kopplad till rätt sida av skiljereläet för att kunna visa startbatteriets spänning när bilen är avstängd.
Fanns det ingen reaktion alls på att den fina mätaren som just blivit inkopplad inte visade några siffror alls i vissa fönster, för det är ju liksom det som är idén med en ny extra multimätare.
M.v.h. JANKRO.
Senast ändrad:
Emerson
HBK Medlem
Inlopplingen gjordes sent på hösten -18 och vid dagens slut då, så det var det "mörkt" när jag återvände hem varför nån nerladdning inte kunde konstateras i servicehallen just då utan det fick jag ta efteråt. Mätaren visade (och har gjort så hela tiden) start- resp bodelsbatteriernas spänningar, dock tror jag signalkablarna skall byta plats då startbatteriet alltid visar högre spänning än batt.banken men det är ju bara att byta dem inbördes nu när jag ska lägga om "trådarna" i hela anläggningen.
Övrig info på mätaren har alltid visat "0" resp "Oändligt".
Vad jag förstår så ska minussidans anslutning på shunten byta plats på shunten. Bryggan skall givetvis bort, och sen ska ny kabel anslutas mellan ledig plats på shunt till batteribankens minus. Sen ska det förhoppningsvis vara klart.
Ska inhandla en 700 mm lång 35 mm2 kabel under dagen för denna anslutning.
Ska även följa upp så anslutningar från Ctek Dual 250SA+SmartPass sitter rätt.
Anledningen till att det gått över ett halvår beror på att jag satte in bilen till vinterförvaring och sen blev det ingen vinter-/vårkörning för vår del, därav tidsutdräkten på hela projektet.
Ja det är märkligt många gånger med vem som får göra vad avs auktorisationer, garantier mm. Bara det formelt går rätt väg så är det ok hur dyr än utgången blir pga felinstallationer som genererar förstörd utrustning eller motsv.
Gör annars allt själv men tyckte installationsanvisningarna såg lite märkliga ut med olika jord- och minusanslutningar hit och dit så, - Nä jag lämnar iväg det och låter nån annan fixa så sover man gott. Ja eller hur...
Vidare är det ett stort aukt företag som gjort inkopplingen och inte nåt svartjobb på nån liten firma, bara som upplysn till er.
Relationen är god med installatören så det ska förhoppningsvis inte bli nåt problem med kompensation.
Vill samtidigt tacka er alla som bryr sig här och visar intresse för detta. Det är till mycket stor hjälp. Ska redovisa det hela när jag nått finalen.
Övrig info på mätaren har alltid visat "0" resp "Oändligt".
Vad jag förstår så ska minussidans anslutning på shunten byta plats på shunten. Bryggan skall givetvis bort, och sen ska ny kabel anslutas mellan ledig plats på shunt till batteribankens minus. Sen ska det förhoppningsvis vara klart.
Ska inhandla en 700 mm lång 35 mm2 kabel under dagen för denna anslutning.
Ska även följa upp så anslutningar från Ctek Dual 250SA+SmartPass sitter rätt.
Anledningen till att det gått över ett halvår beror på att jag satte in bilen till vinterförvaring och sen blev det ingen vinter-/vårkörning för vår del, därav tidsutdräkten på hela projektet.
Ja det är märkligt många gånger med vem som får göra vad avs auktorisationer, garantier mm. Bara det formelt går rätt väg så är det ok hur dyr än utgången blir pga felinstallationer som genererar förstörd utrustning eller motsv.
Gör annars allt själv men tyckte installationsanvisningarna såg lite märkliga ut med olika jord- och minusanslutningar hit och dit så, - Nä jag lämnar iväg det och låter nån annan fixa så sover man gott. Ja eller hur...
Vidare är det ett stort aukt företag som gjort inkopplingen och inte nåt svartjobb på nån liten firma, bara som upplysn till er.
Relationen är god med installatören så det ska förhoppningsvis inte bli nåt problem med kompensation.
Vill samtidigt tacka er alla som bryr sig här och visar intresse för detta. Det är till mycket stor hjälp. Ska redovisa det hela när jag nått finalen.
Lena & Tomas
HBK Medlem
Tack Emerson och Skalman för bilderna. Blir en smula avundsjuk på den plats ni verkar ha, jag skall försöka pressa in shunten och en Skyllemarks-plint i ett mycket mindre utrymme. Det gäller ju att kunna få "rätt böj" på kablarna.
Emerson
HBK Medlem

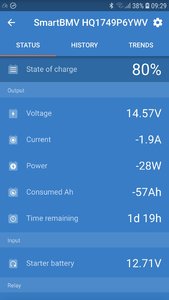

Har börjat få lite rätsida på kablarna nu. Dock ger mätaren "-" värden på: 'Current', 'Power' och 'Consumed Ah' i appen/mätaren.

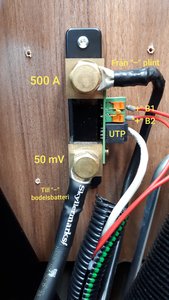

Nu går en 35mm2 "-"kabel till shuntens 50mV anslutning och samtliga samlade "-"kablar till shuntens 500A sida.
Kan shuntanslutningarna vara förväxlade, dvs borde bodelsbatteriets "-"kabel gå till 500 A på shunten i stället för till 50 mV?

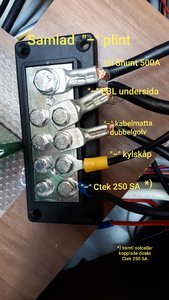

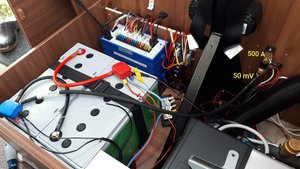

Bif bilder på bl a samlad "-"plint.
Nu går en 35mm2 "-"kabel till shuntens 50mV anslutning och samtliga samlade "-"kablar till shuntens 500A sida.
Kan shuntanslutningarna vara förväxlade, dvs borde bodelsbatteriets "-"kabel gå till 500 A på shunten i stället för till 50 mV?
Bif bilder på bl a samlad "-"plint.
Bilagor
Du skall ha minusvärden när batteriet laddas ur och plus när batteriet laddas.
Det ser ut som du har skiftat B1 och B2. Skall inte B2 vara ansluten till plinten närmast kabeln till alla minusanslutningarna?
MVH
Hans
Det ser ut som du har skiftat B1 och B2. Skall inte B2 vara ansluten till plinten närmast kabeln till alla minusanslutningarna?
MVH
Hans
Emerson
HBK Medlem
Just nu ska jag inte ha något uttag alls, stängt i princip allt.
Solen brakar ner på 430 w solceller på taket.
B1 resp B2 spelar väl ingen roll eller?
Jag bara skrev beteckningar på bilden utan tanke på att det hade nån betydelse.
Ville ha förbrukarbatterierna som MAIN och startbatt som AUX på mätaren bara men jag måste kanske ändra dem.
Solen brakar ner på 430 w solceller på taket.
B1 resp B2 spelar väl ingen roll eller?
Jag bara skrev beteckningar på bilden utan tanke på att det hade nån betydelse.
Ville ha förbrukarbatterierna som MAIN och startbatt som AUX på mätaren bara men jag måste kanske ändra dem.
Regndroppen
HBK Medlem
Hej.
Har du synkroniserat enheten? det ska man göra när batteriet är fulladdat.
Är även nollströmskalibrering utför test detta och se vad du får för värden efter detta.
Se punkt 4.2 funktionsöverblick och del 09 och 10 i boken sidan 19 i min bok.
/Jim
Har du synkroniserat enheten? det ska man göra när batteriet är fulladdat.
Är även nollströmskalibrering utför test detta och se vad du får för värden efter detta.
Se punkt 4.2 funktionsöverblick och del 09 och 10 i boken sidan 19 i min bok.
/Jim
Hej,
Försöker med en fråga i en ”gammal” tråd !

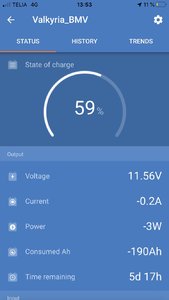

Har fått en installation av en BMV gjord, men något borde vara fel tycker jag då hela min batteri kapacitet på 190Ah är förbrukad men den visar att det återstår 59% ?
mvh
Magnus
Försöker med en fråga i en ”gammal” tråd !
Har fått en installation av en BMV gjord, men något borde vara fel tycker jag då hela min batteri kapacitet på 190Ah är förbrukad men den visar att det återstår 59% ?
mvh
Magnus
Regndroppen
HBK Medlem
Är batteri inställning ställd på 190Ah?
/Jim
/Jim
Hej,
Ja, det sitter två AGM á 95Ah och BMVn är kalibrerad och inställd på 190, och kör man som vi gjorde förra säsongen runt en del och stannar ett par nätter utan el, sitter en solpanel på 160W monterad, så verkade allt ok. Men nu vid vinteruppställning så upptäckte jag detta vid en längre tid utan laddning...!?
mvh
Magnus
Det kan vara så att en väldigt liten förbrukning under lång tid inte ger rätt resultat, om det skiljer bara 0.1A mellan verklig och mätt förbrukning så ger detta 70AH per månad.
Stänga av allt och nolla mätaren 0.0A i displayen,men det gäller att se till att ingen förbrukning finns.
Du bör omedelbart ladda batterierna.
Jag har upplevt samma problem på min BM2 under vintern med bara någon tiondels A in/ut.
Stänga av allt och nolla mätaren 0.0A i displayen,men det gäller att se till att ingen förbrukning finns.
Du bör omedelbart ladda batterierna.
Jag har upplevt samma problem på min BM2 under vintern med bara någon tiondels A in/ut.
Kaehne4363
HBK Medlem
Under indstillinger er der en funktion med automatisk synkronisering. Det betyder at der automstisk stilles til 100% når batterierne er fuldt ladet. Du kan også foretage synkroniseringen manuelt.
Når jeg får min camper hjem igen kan jeg tage et skærmprint så du kan se hvor du imstiller.
Når jeg får min camper hjem igen kan jeg tage et skærmprint så du kan se hvor du imstiller.
Tack, en liten förbrukning har jag det syns på mätaren och det går att kommunicera med Alden fast all 12v är avslagen, om nu den går på bodelen..?, och är det så att det blir missvisande vid liten förbrukning så kan det väl vara så då... Har satt på laddning direkt då jag upptäckte att det var ”tomt” i batteribanken. Har ju fått allt installerat vid köp och batterierna sitter ju lite ”knöligt” till under passagerarsätet så jag har svårt att kunna följa installationen.
/Magnus
