SOLPANELEN LADDAR DÅLIGT

[Conny]

Hej!
Under nästan blagande sol så levererade solpanelen knappt 10 V, och ungefär lika mycket när solen gick i moln.
Batteriet höll 13 V och jag har rengjort säkringarna till både panelen och regulatorn från oxid och använt kontaktspray.

Någon som känner igen problemet?
//Conny



[pekke]

Sv: SOLPANELEN LADDAR DÅLIGT

Kopplade bort panelerna och mätte dem idag.

Kl. 16:00
3,95A vid 18,67V

Detta blir på panelen ca 3-5A och ca. 13,5V

Borde löna sig att byta till en modern regulator, hoppas jag.

När jag sedan ansluter 230V till husbilen så laddar det med 20A, så behovet fanns

3-5A ? Menar du 3,5A ?!

I så fall har du stor effektförlust i regulatorn.

18,67 * 3,95 = 73,5 Watt

3,5 * 13,5 = 47,3 Watt

En MPPT försöker väl omvandla hela effekten till lämplig spänning och ström ut medan gammaldags regulatorer enbart sänker spänningen ut.



[PeterK]

Sv: SOLPANELEN LADDAR DÅLIGT

3-5A ? Menar du 3,5A ?!

I så fall har du stor effektförlust i regulatorn.

18,67 * 3,95 = 73,5 Watt

3,5 * 13,5 = 47,3 Watt

En MPPT försöker väl omvandla hela effekten till lämplig spänning och ström ut medan gammaldags regulatorer enbart sänker spänningen ut.

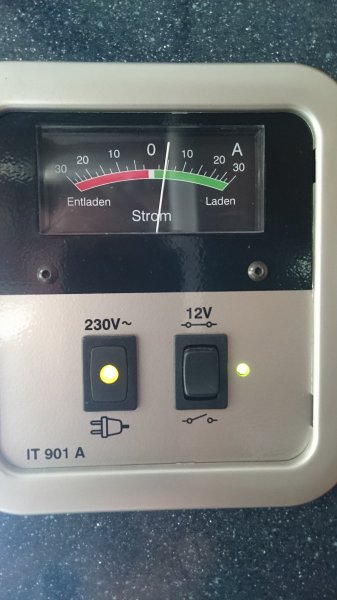

Jag menade mellan 3 och 5A, har analog visning med lite grov visning så jag syftade

Allting är monterat när bilen var ny, så min tanke är att, ifall det går, byta ut nuvarande Schaudt LR1214 mot en LRM1218 (MPPT), det kan väl bara bli bättre



pågående laddning just nu med 230V ansluten



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Hej igen!
Innan jag börjar felsöka så undrar jag med anledning av den varierande solen om panelen laddar med hjälp av en arbetsbelysning på 100/150 W. För i så fall kan jag göra likvärdiga tester inomhus.

Jag kan naturligtvis själv prova, men undrar över tekniken.
//Conny



[pekke]

Sv: SOLPANELEN LADDAR DÅLIGT

Ok, lite syftat värde ut, man tycker nog att en MPPT bör ge bättre laddning överlag när solpanelens spänning in ökar mot vanlig regulator.

Om utspänningen är 13,5 och amperen samma som in så får du bara ut c:a 53 Watt mot de 73 watt du har in så nog bör du få en förbättring om alla teorier om MPPT håller.



[pekke]

Sv: SOLPANELEN LADDAR DÅLIGT

Hej igen!
Innan jag börjar felsöka så undrar jag med anledning av den varierande solen om panelen laddar med hjälp av en arbetsbelysning på 100/150 W. För i så fall kan jag göra likvärdiga tester inomhus.

Jag kan naturligtvis själv prova, men undrar över tekniken.
//Conny

Kan funka ja, bara att prova, du får knappast den effekten men en skillnad bör synas.



[WillyPe]

Sv: SOLPANELEN LADDAR DÅLIGT

I texterna om mppt-regulatorer så kan man läsa att de ger upp till 30% mer laddning än pwr-regulatorer. Det låter som de brukar skriva i reklamtexter. När jag pratade med en företagare som säljer regulatorer så sa han att man kan i praktiken räkna med ca 15 % mer laddning utslaget över en dag. Därför behåller jag min pwr-regulator.



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Hej!
Jag har ett tips om att dioderna inte har någon funktion utan kan tas bort. Eventuellt genom att jag byglar i stället.
Synpunkter?
//Conny



[Conny & Ingmari]

Sv: SOLPANELEN LADDAR DÅLIGT

Nej, det är olika sektioner i panelen som är seriekopplade. Om en del skuggas ska dioderna leda strömmen förbi den strömlösa delen, och på så sätt fortfarande ge ström. Troligen har denna 36 celler vilket utan belastning i sol ger c:a 21-23 V. Om en del skuggas eller blir avbrott i får du bara ungefär 14 V. Alltså inte nog för att ladda men för att driva en enhet med lägre spänning. Om du mäter över dioderna så ser du vilken del som inte fungerar= nästan noll spänning. Om det blivit kortslutning i en diod är spänningen helt noll där. Visst kan du ta bort dem om du vill men inte kortsluta...
Med vänlig hälsning, Conny J



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Hej!
Nu har vi lossat dioderna och mätt motståndet i ena riktningen till nästan 280 Ohm så de verkar in direkt trasiga.
Beteckningen är RM3C och därunder 3H.. (två stora punkter)
//Conny



[Wizard]

Sv: SOLPANELEN LADDAR DÅLIGT

Du kan inte mäta dioder med en Ohm-meter. Den ger för lite ström för att dioderna skall leda. Dessutom har de inget "Ohm-värde" som talar om ifall de är OK.
De flesta multimetrar har ett speciellt läge för att mäta dioder, och då visas oändligt när dioden är backspänd, och att den leder i framriktning (då brukar instrumentet pipa).



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Du kan inte mäta dioder med en Ohm-meter. Den ger för lite ström för att dioderna skall leda. Dessutom har de inget "Ohm-värde" som talar om ifall de är OK.
De flesta multimetrar har ett speciellt läge för att mäta dioder, och då visas oändligt när dioden är backspänd, och att den leder i framriktning (då brukar instrumentet pipa).

Hej, du har både rätt och fel. Man kan konstatera om dioden är felande eller ej med en Ohm-meter, däremot är resistansen ointressant för den beror på spänningen från instrumentet. Det var alltså fel av mig att nämna 280 Ohm.

En diod kan antingen gå sönder genom avbrott eller kortslutning, och båda felen går att detektera med en Ohm-meter.
//Conny



[Håkand]

Sv: SOLPANELEN LADDAR DÅLIGT

Lägger mig också i debatten om man kan mäta upp en diod med ohmmeter.

Har man ett äldre vridspoleinstrument går det utmärkt, ska visa mellan 15-200 ohm (beroende på instrument och typ av diod) i framriktningen och reverserar man sladdarna och mäter i backriktningen ska det visa avbrott.

Med ett modernt elektroniskt mätinstrument brukar det inte funka att ohmmäta (ger för låg spänning föra att dioden ska leda) men som Wizzard skriver så finns det då ett mätläge för dioder och andra halvledare. Då man använder detta så visar instrumentet ca 0.6 V i framriktningen (diodens framspänningsfall) och OL i backriktningen när dioden är hel



[Wizard]

Sv: SOLPANELEN LADDAR DÅLIGT

Jag var just ute och kollade och använde ett elektroniskt instrument (Fluke), på Ohm-mätning så visar det en massa Mega-Ohm i båda riktningar.
Använder jag diodläget visas OL (overload) i backriktning och 0,5 Volt i framriktning. (spänningsfallet över dioden).



[MiKi]

Sv: SOLPANELEN LADDAR DÅLIGT

Det vanligaste felet är kortis, som oftast slår ut en säkring. Därför behöver man då inte löda loss dioden vid en snabbare felsökning där säkringen gått. I detta fall är ju möjligt att resistans och backspänning ändrats om än mer ovanligt.



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Hej!
Vi använde ett nytt instrument utan diodtest från Biltema (119 och fick en tydlig indikering ena, men inte andra hållet på alla 9 dioderna. Samma sak hände med andra helt nya dioder som inte tillhör solpanelen.

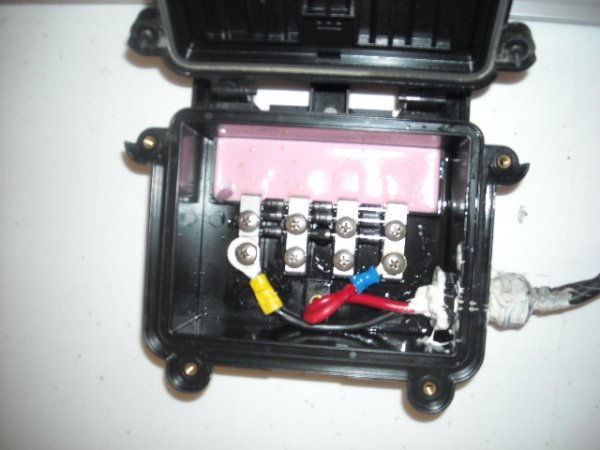

Dioderna sitt fast med skruvar så de går enkelt att separera som tidigare bilder visar.

Det finns så vitt jag vet inte två säkringar i solpanelens kopplingsbox. Och jag får ju fram halva spänningen.

Hur som helst är det något som inte stämmer, men vad?
//Conny



[Wizard]

Sv: SOLPANELEN LADDAR DÅLIGT

Halva spänningen? Har du mätt när panelen är obelastad (frånkopplad)? Annars kan det ju vara kortis i regulatorn.



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Halva spänningen? Har du mätt när panelen är obelastad (frånkopplad)? Annars kan det ju vara kortis i regulatorn.

Hej!
Först tog jag bara ut solpanelen och då gav den ca 21 V.

Sedan tog jag även ut regulatorn och kopplade på den och ett batteri 12,5 V.

Nu gav panelan något mindre för solen hade gått i moln.

Batterispäningen ökade även något.

Mysteriet kvarstår.
//Conny



[pekke]

Sv: SOLPANELEN LADDAR DÅLIGT

Här finns en guide för felsökning av solceller.

Regulator



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Här finns en guide för felsökning av solceller.
Regulator

Tack, men den har jag redan laddat ner.
//Conny



[Conny]

Sv: SOLPANELEN LADDAR DÅLIGT

Hej!
Efter flera turer med att bland annat kolla dioderna så tog har ner och ut både solpanelen och regulatorn och provade dem var för sig och tillsammans utan att hitta något fel.

Därefter mätte jag ledningarna och hittade både dålig kontakt och oxid på anslutningsstiften till min strömbrytare och säkringshållare för solpanelen.

När det var åtgärdat återställde jag allt och då laddade panelen åter knappt 10 V som från början.

Men nu inte ute i blagande sol, utan inomhus med portarna öppna och ljus från en mulen himmel.
//Conny
