Byta till led i ytterbelysningen

[F.d. 50340]

Hej!
Tänkte byta till led i ytterbelysningen, då vi använder bilen året om, så är det skönt att kunna ha ytterbelysningen tänd när bilen lämnas för några timmars bortavaro.
Men jag kan inte räkna ut hur jag kommer in i densamma!!
Finns konstigt nog inget i dokumentationen heller, vilken annars är ganska omfattande.
Är det någon som har eller har haft något liknande och kan ge mig lösningen?

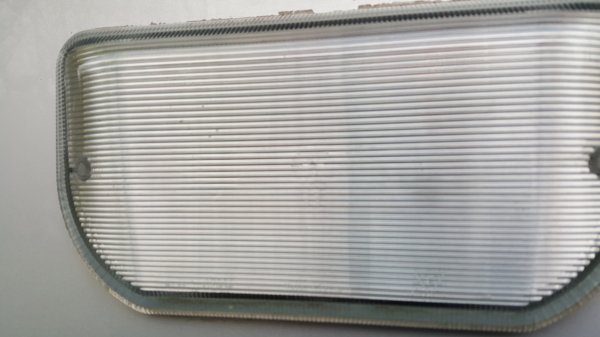

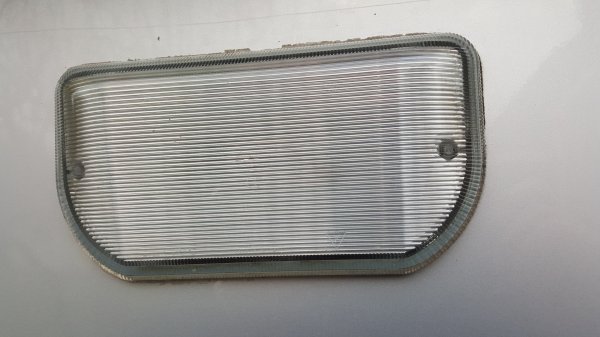

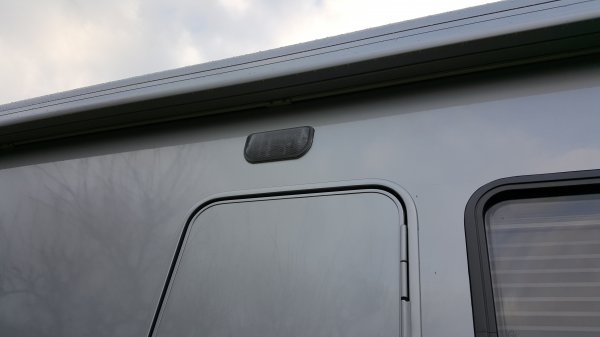

Niesmann Flair 7100 årsm.2000 ... bifogar några bilder



[Kjell1351]

Sv: Byta till led i ytterbelysningen

Tack för svar. Skall kolla om man kan gå in vid belysningen ovanför dörren.



[F.d. 50340]

Sv: Byta till led i ytterbelysningen

Utmäkt, passade perfekt...nästa tur till trettonhelgen,då kommer den att testas riktigt i vintermörkret!
Tack för hjälpen!
God Jul



[Roland o Ingegerd]

Sv: Byta till led i ytterbelysningen

Var tog du strömmen ifrån till ledbelysningen?
Undrar en med likadan bil. (Dethleffs Magic Edition)

Kjell

Hej.

Jag har gått in genom original ytterbelysning dels på en Magic Edition och dels på en Dethleffs Esprit. (Samma ytterbelysning). Limma en kabelkanal på bilen under markisen från LED-listens framkant till ungefär mitten på belysningskåpan och en kort bit kabelkanal vertikalt ner mot kåpan. (Se bif. bilder). Jag skarvade LED-listens kabel med en vit kabel som används till bordslampor och liknande. Ta bort kåpan och gör ett jack i överkant som passar den vita kabeln. Ta bort instrumentpanelen på insidan och kapa originalkabeln till ytterbelysningen. Dra ur den ur väggen och borra upp hålet så båda kablarna får plats, dra in kablarna och skarva ihop originalkabeln igen. Gå in i överskåpet till vänster om dörren och demontera högra gaveln som täcker baksidan av strömbrytarna. Där hittar du permanent 12V . Anslut LED-listens kabel till 12V via en dimmer, ( jag rekommenderar att du har en dimmer eftersom fullt ljus blir väldigt ljust och det kan inte användas som mysbelysning som man vill ha då och då).

Mvh / Roland



[Kjell1351]

Sv: Byta till led i ytterbelysningen

Tack Roland!

Nu vet jag hur jag skall göra. Fint med dina bilder till.

Hälsar Kjell



[Bengt-Åke Linder]

Sv: Byta till led i ytterbelysningen

Jag brukar löda på kablarna på baksidan av Ledstripen i linje med där kabeln skall gå in i ex armaturen mao ingen kabelkanal längs med Ledstripen till änden.



[Kjell1351]

Sv: Byta till led i ytterbelysningen

Säkert en ännu snyggare lösning.



[Roland o Ingegerd]

Sv: Byta till led i ytterbelysningen

Jag brukar löda på kablarna på baksidan av Ledstripen i linje med där kabeln skall gå in i ex armaturen mao ingen kabelkanal längs med Ledstripen till änden.

Hej.

Hur tätar du runt lödstället så att det inte oxiderar med tiden ?

Mvh / Roland



[Bengt-Åke Linder]

Sv: Byta till led i ytterbelysningen

Jag använder en lack som förseglar lödningen sedan monterar jag på dubbelhäftande tape igen .

Fler frågor får vi nog ta via pm så det inte blir/tolkas som reklam här .



[Kjell1351]

Sv: Byta till led i ytterbelysningen

Jag brukar löda på kablarna på baksidan av Ledstripen i linje med där kabeln skall gå in i ex armaturen mao ingen kabelkanal längs med Ledstripen till änden.

Det är inte så att du har någon bild som visar hur lödningen ser ut?



[Bengt-Åke Linder]

Sv: Byta till led i ytterbelysningen

Jag har väl monterat på 50-60 husbilar men inte tagit kort på det.
Men vidare frågor kan vi ta via pm eller så ställ dom i min avdelning i företagsforumet.



[lassewalle]

Sv: Byta till led i ytterbelysningen

Jag skulle helst vilja ha led lampa vid dörren med rörelsevakt, går det att lösa
Lasse



[Anne & Klas]

Sv: Byta till led i ytterbelysningen

Hej
Fiamma har en bra lampa för att ha över dörren.
LED - Fiamma

Mvh Klas



[TeknikLasse]

Sv: Byta till led i ytterbelysningen

Jag skulle helst vilja ha led lampa vid dörren med rörelsevakt, går det att lösa
Lasse

Tänker du på den befintliga armaturer?



[lassewalle]

Sv: Byta till led i ytterbelysningen

Tänker du på den befintliga armaturer?

Ja det hade varit det optimala.



[Håkan J]

Sv: Byta till led i ytterbelysningen

Ja det hade varit det optimala.

Den här har vi. En på varje sida. Perfekt att haka dit när man vill ha lite ljusbevakning i mörkret.
Linders Belysning - LED-lampor



[TeknikLasse]

Sv: Byta till led i ytterbelysningen

Ta en titt på Elektronik på nätet, Hus & trädgård, Verktyg - Conrad.se
Jag tror du kan finna lämplig sensor där.
Lycka till

Ja det hade varit det optimala.



[Kjell1351]

Sv: Byta till led i ytterbelysningen

Hej.

Jag har gått in genom original ytterbelysning dels på en Magic Edition och dels på en Dethleffs Esprit. (Samma ytterbelysning). Limma en kabelkanal på bilen under markisen från LED-listens framkant till ungefär mitten på belysningskåpan och en kort bit kabelkanal vertikalt ner mot kåpan. (Se bif. bilder). Jag skarvade LED-listens kabel med en vit kabel som används till bordslampor och liknande. Ta bort kåpan och gör ett jack i överkant som passar den vita kabeln. Ta bort instrumentpanelen på insidan och kapa originalkabeln till ytterbelysningen. Dra ur den ur väggen och borra upp hålet så båda kablarna får plats, dra in kablarna och skarva ihop originalkabeln igen. Gå in i överskåpet till vänster om dörren och demontera högra gaveln som täcker baksidan av strömbrytarna. Där hittar du permanent 12V . Anslut LED-listens kabel till 12V via en dimmer, ( jag rekommenderar att du har en dimmer eftersom fullt ljus blir väldigt ljust och det kan inte användas som mysbelysning som man vill ha då och då).

Mvh / Roland
Visa bilaga 107072

Visa bilaga 107073

Hej!

Hur tar man bort belysningskåpan?

Hälsar Kjell
