MAGNETVENTIL 12V

[Jappe]

Jag behöver en enkel magnetventil 3/4 eller 1 tum, 12V till avloppet och har letat på nätet men inte hittat någonting till vettigt pris. På den tiden vi byggde helautomatiska destillationsapparater kunde man gå till skroten och hitta fantastiska magnetventiler från mejeriindustrin, men sådana skrotar finns väl inte mer, antar jag.

Någon som har ett tips?

Jappe



[John-DACF254]

Sv: MAGNETVENTIL 12V

Hej Jappe

Her er en 12 volt magnetventil med fjernbetjening, 1"
Jeg har monteret denne på Hymer 524 2007

WilTec - Wohnmobil | Zubehör | Abwasser-Kugel-Ventil-Steuerung 9-15 VDC 78101

Mvh

John-DACF254



[F.d. 940]

Sv: MAGNETVENTIL 12V

Beställd .
Arne.



[Robert-110]

Sv: MAGNETVENTIL 12V

Någon som fått leverans och kanske monterat ventilen?
Följer gärna denna tråds fortsättning med erfarenheter av ventilen.



[Håkan J]

Sv: MAGNETVENTIL 12V

Har fått min levererad och hoppas att jag kan montera den i direkt anslutning till den ordinarie ventilen.
Ventilen fungerar även manuellt men det blir ett otroligt skruvande då. Fjärren fungerar med ett tryck och ventilen går då till gränsläge öppen/stängd.

Ser mycket lovande ut.



[F.d. 940]

Sv: MAGNETVENTIL 12V

Jag har också fått min ventil.
Jag skall bara använda motorn och montera den på kulventilen som sitter på den isolerade tanken.

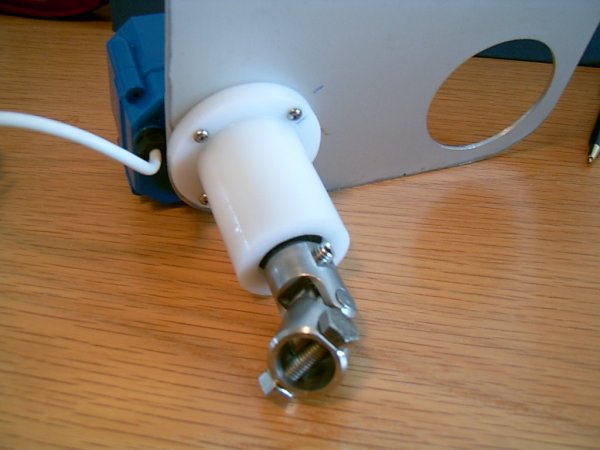

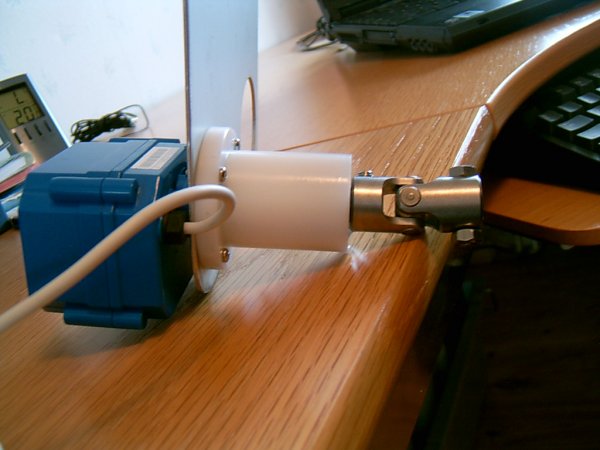

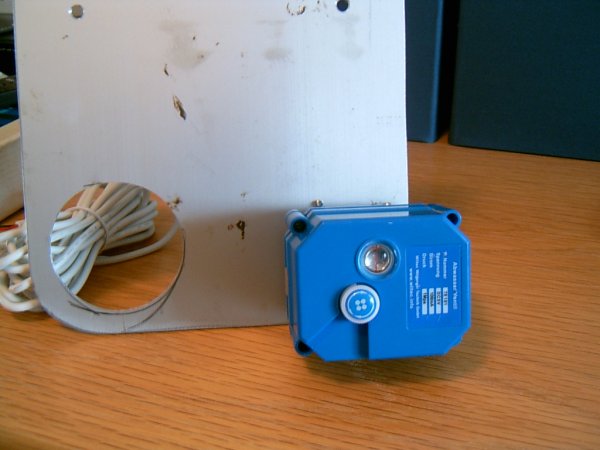

Jag har därför gjort en koppling med lagerenhet för att avlasta motorns egen koppling.
Skall monteras när det blir något varmare ute.
Arne.



[Robert-110]

Sv: MAGNETVENTIL 12V

Arne, fattar jag dig rätt att du inte använder ventilen utan "bara" motorn i den enhet du köpte.
Har full förståelse för att monteringen sker när vårsolen värmer.
(Du måste ha tillgång till en mekanisk verkstad så fina metalljobb som du gör)



[F.d. 940]

Sv: MAGNETVENTIL 12V

Jag har tillgång till verkstad på jobbet.
Ja jag använder bara motorn,det sitter en kulventil i gråvattentanken.
Arne.



[Robert-110]

Sv: MAGNETVENTIL 12V

Har beställt och fått leverans av denna ventil.
Totalkostnad inkl frakt 101€.
Ingen monteringsanvisning medföljer men det finns en sådan på deras hemsida.
Problemet är bara att de färger på kablarna som finns i monteringsanvisningen inte stämmer med de färger på kablarna på styrboxen.

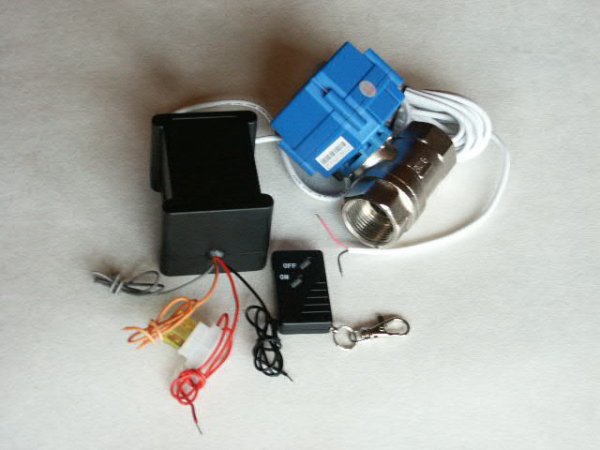

Så här ser enheterna ut.

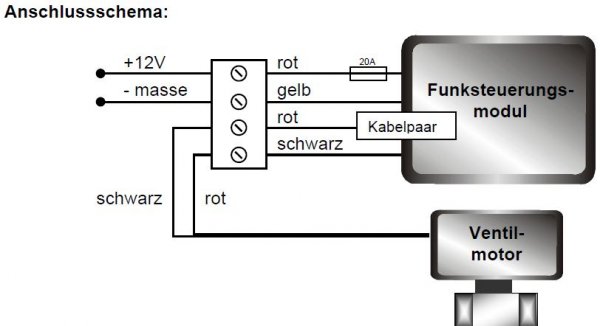

Så här ser monteringsanvisningen ut.

Styrboxens kablar har färgerna röd (med säkring), svart, grå och orange.
Enligt monteringsanvisningen skall det vara röd (med säkring), gul, röd och svart.
Hur kopplar man detta? Skall kanske rikta frågan till leverantören men det finns säkert några kunniga personer på detta forum som vet.



[Leif C]

Sv: MAGNETVENTIL 12V

Hej Robert!

Kablar från styrboxen:
Röd 12 V+
Svart 12 V-
Grå till motor rosa
Orange till motor svart

Kolla att ventilen stänger eller förblir stängd när du ansluter spänningen.
Jag har bytt till 5 A säkring, motorn tar ju bara 3 W.

Leif C



[Robert-110]

Sv: MAGNETVENTIL 12V

Vilken tur att det finns kunskap inom klubben!
Tack!
Nu väntar jag bara på att solen skall värma så att lusten att krypa under bilen och montera ventilen skall infinna sig.

PS Jag har skrivit till leverantören och påpekat deras bristfälliga kopplingsschema DS



[Kjellberg]

Sv: MAGNETVENTIL 12V

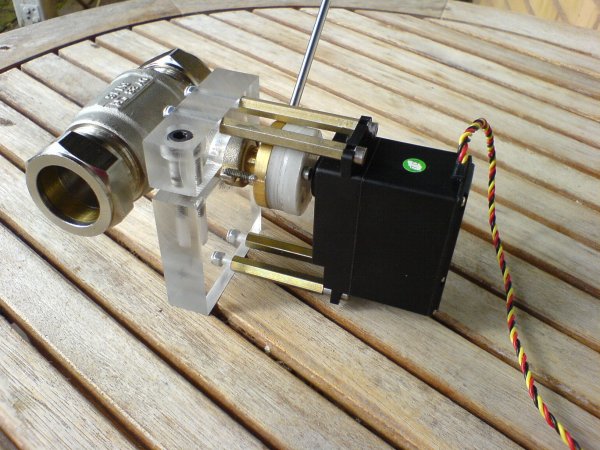

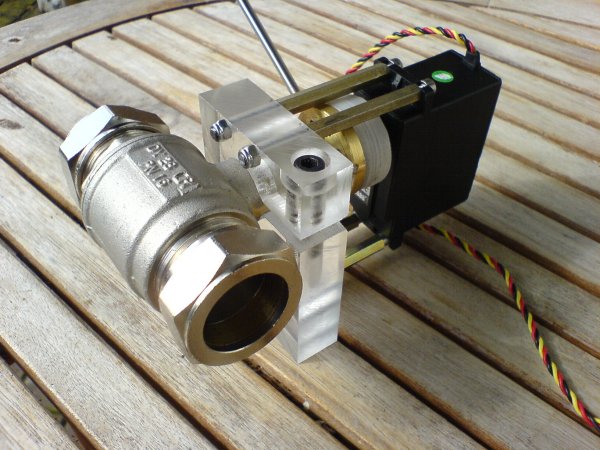

Byggde en snålvariant till en husbilskompis för några år sedan den ser ut så här och har ett servo till modellbåt av största sort som drivkälla det drar 20 kilo så det är tillräckligt styrs propotionellt med trimpot



[anytec]

Sv: MAGNETVENTIL 12V

Byggde en snålvariant till en husbilskompis för några år sedan den ser ut så här och har ett servo till modellbåt av största sort som drivkälla det drar 20 kilo så det är tillräckligt styrs propotionellt med trimpot

Den var en tjusig lösning
strömmatningen till servot hur har du löst det ?
Via batteriacc eller direkt 12 v ?
Krävs att man har tillgång till fräs och svarv ?



[Kjellberg]

Sv: MAGNETVENTIL 12V

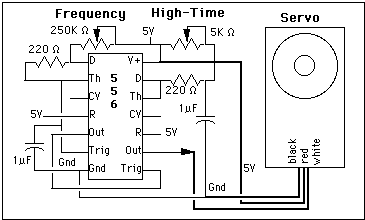

En fast spänningsregulator på 6 volt står för strömförsörjningen från bilbatteriet,det är en enkel krets att bygga med ne556 som hjärna,att ha svarv är nästan ett måste då mekaniken senare skall anpassas sedan styrs allt steglöst av en trimpot



[Håkan J]

Sv: MAGNETVENTIL 12V

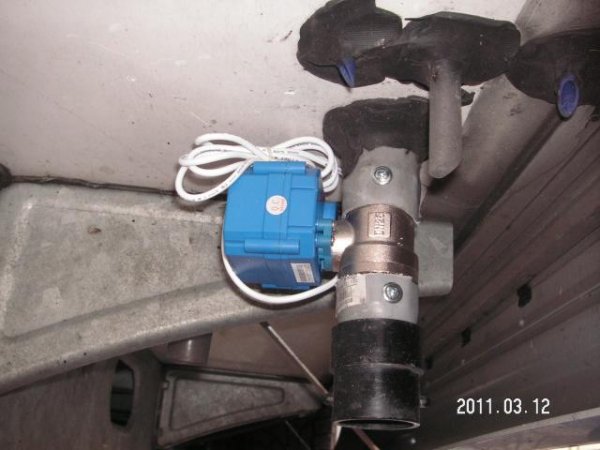

Så, då va ventilen monterad. Tänkte först montera den inne i mellangolvet men ändrade mig. Varför in och mickla där med risk för ev. läcka.
Under var det enkelt att montera den eftersom gråvattenröret var 40mm och passade perfekt att värma lite och sedan trycka in ventilen i plaströret. Där blev den låst med två skruv. Både inloppsida och utloppsida är nu låsta med skruv så det blev riktigt stadigt. Ville inte förstöra den tidigare anslutningen för ev. förlängning med slang så den sitter nu på undersidan.
Framför ventilen på bilens undersida sitter ett aluminiumskydd monterat för vattensprut för att skydda ventilen.

Vill jag nu ta bort ventilen eller om den skulle krångla så är det bara två skruv att ta bort så drar man ner den.



[T.Rantzow]

Sv: MAGNETVENTIL 12V

Fick min magnetventil i veckan och har en fråga.

Är signalen från fjärrkontrollen så stark att man kan reglera magnetventilen från förarplatsen om mottagarboxen sitter monterad intill magnetventilen ?

Blir lite misstänksam när det medföljer så långa kablar från den svarta boxen till magnetventilen.

Hoppas någon skriver tillbaks ” självklart kan man detta ”.

Torbjörn



[Leif C]

Sv: MAGNETVENTIL 12V

Ja, inga problem, räckvidd ca 40 m.

Leif C



[Håkan o Britt]

Sv: MAGNETVENTIL 12V

nu blir jag nyfiken varför en magnetventil till gråvattnet mvh håkan



[Leif C]

Sv: MAGNETVENTIL 12V

Håkan!
Det finns bilar där ventilen för gråvatten sitter obekvämt, vad trodde du?

Leif C



[Håkan o Britt]

Sv: MAGNETVENTIL 12V

jag trodde nog ¨något anat dom husbilar som jag sett så sitter ventilen jättebra till om man nu kann böja sig vill säga men jag kan ha en annan tanke men kan ha fel ???mvh håkan ps ännu mera nyfiken



[Håkan J]

Sv: MAGNETVENTIL 12V

Håkan, du har väl fjärrkontroll till tv:n iallafall?

Kul med finesser vettu.
