Jag vill ju bara sätta in ett USB-uttag. Hur svårt kan det vara?

[BørjeH]

Jag har googlat i timmar... dagar... sen förra året när jag köpte USB-uttagen som jag behöver sätta in för att kunna ladda apparater (mobiltelefon, iPad, klocka, tandborste) när vi står stilla. Det är två uttag med två portar i vardera. Jag sätter en under bordet nu och den andra kanske ovanför sängen framöver. Så småningom vill jag också ha ett 12V-uttag under sängen för kylväska (47W, motsvarar 4A?)

Har läst @Zeke_02's tråd fram och tillbaka men jag tänker mig inte att det ska bli ett jätteprojekt. Har läst liknande trådar på Malibu-forum där plåtis-ägare presenterar sina ambitiösa lösningar på tyska.

Jag vill helst inte göra en ny elcentral. Idealet är ju att hitta strömmen från EBL så uttaget blir strömlöst när jag slår av 12V på huvudströmbrytaren.

De räknarna jag använt pekar på att jag klarar mig med 1,5 mm² på kabeln. Verkar det rimligt, eller ska man gå på 2,5 mm² för att vara säker - i synnerhet eftersom man inte vet hur lång kabel man kan behöva? Jag har kollat på de här sidorna:

Kabellänge-/ Kabelquerschnitt Rechner: Berechne Spannungsabfall

Erfahren Sie wie Sie den benötigten Kabelquerschnitt berechnen oder nutzen Sie den Rechner mit dem Sie auch die maximale Kabellänge berechnen.

elektroinstallation-ratgeber.de

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Jag har en Malibu 600 DB, 2018, med EBL 262-3. USB-uttagen är på 2x 2,1A vardera och det sitter en säkring på röda kabeln (märkt F10AL250V - F för snabb).

Är det enklast att bara använda säkringstjuv på en säkring med tillräckligt ampere-utrymme?

INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) : Amazon.de: Auto & Motorrad

Kaufen Sie INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) im Auto & Motorrad-Shop auf Amazon.de. Große Auswahl und Gratis Lieferung durch Amazon ab 29€.

www.amazon.de

Hur skarvar man enklast ihop kablarna? Skarvhylsa, eller nåt annat?

Det här skulle varit klart under vinterhalvåret...



[Night hawk]

Jag har googlat i timmar... dagar... sen förra året när jag köpte USB-uttagen som jag behöver sätta in för att kunna ladda apparater (mobiltelefon, iPad, klocka, tandborste) när vi står stilla. Det är två uttag med två portar i vardera. Jag sätter en under bordet nu och den andra kanske ovanför sängen framöver. Så småningom vill jag också ha ett 12V-uttag under sängen för kylväska (47W, motsvarar 4A?)
Visa bilaga 214130
Har läst @Zeke_02's tråd fram och tillbaka men jag tänker mig inte att det ska bli ett jätteprojekt. Har läst liknande trådar på Malibu-forum där plåtis-ägare presenterar sina ambitiösa lösningar på tyska.

Jag vill helst inte göra en ny elcentral. Idealet är ju att hitta strömmen från EBL så uttaget blir strömlöst när jag slår av 12V på huvudströmbrytaren.

De räknarna jag använt pekar på att jag klarar mig med 1,5 mm² på kabeln. Verkar det rimligt, eller ska man gå på 2,5 mm² för att vara säker - i synnerhet eftersom man inte vet hur lång kabel man kan behöva? Jag har kollat på de här sidorna:

Kabellänge-/ Kabelquerschnitt Rechner: Berechne Spannungsabfall

Erfahren Sie wie Sie den benötigten Kabelquerschnitt berechnen oder nutzen Sie den Rechner mit dem Sie auch die maximale Kabellänge berechnen.

elektroinstallation-ratgeber.de

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Jag har en Malibu 600 DB, 2018, med EBL 262-3. USB-uttagen är på 2x 2,1A vardera och det sitter en säkring på röda kabeln (märkt F10AL250V - F för snabb).

Är det enklast att bara använda säkringstjuv på en säkring med tillräckligt ampere-utrymme?

INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) : Amazon.de: Auto & Motorrad

Kaufen Sie INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) im Auto & Motorrad-Shop auf Amazon.de. Große Auswahl und Gratis Lieferung durch Amazon ab 29€.

www.amazon.de

Hur skarvar man enklast ihop kablarna? Skarvhylsa, eller nåt annat?

Det här skulle varit klart under vinterhalvåret...

Funkar väl med Biltema 43-231 som enkelt hakas på en 12V anslutning...?



[BørjeH]

Om din Malibu är lika vår så är bodelsbelysningen fördelad på två säkringar på vardera 10 A. Även med samtliga ljuspunkter tända blir förbrukningen bara ca 3 A totalt så det finns god marginal för ett par USB-uttag på samma säkringar. Jag skulle ansluta till Light 1 och/eller Light 2 vid EBL och dra kabeln bakom träpanelen under bordet. Den vägen skall vara åtkomlig om man plockar bort lite av plastklädseln vid insteget.

Ja, det är samma på min. Det är en bra plan! Har dragit kabel där tidigare, så det ska funka.

Funkar väl med Biltema 43-231 som enkelt hakas på en 12V anslutning...?

Ja, de funkar säkert bra. Det fina med de jag köpt (länk i första inlägget) är att de har en brytare som gör att man kan slå av dem när man inte använder dem. Annars smygdrar de ström, som @Västkustcamparen skriver.



[PILOTERESA]

Använd gärna wago som är framtagna för fordon, och har en konstant klämkraft. De sitter i allt från tåg till annan utrustning som rör sig.



[BørjeH]

Om du ska dra egen kabel så har du troligen några kopplingspunkter på EBL som inte är utnyttjade. Säkrade och stänger av med huvudbrytaren. Det behövs några special kontakter för att ansluta, minns inte vad de hette eller var jag köpte dem. Men det minns säkert någon.

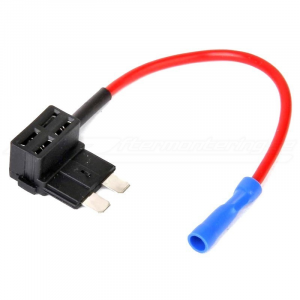

Är det en sån här säkringstjuv du tänker på?

Om din Malibu är lika vår så är bodelsbelysningen fördelad på två säkringar på vardera 10 A. Även med samtliga ljuspunkter tända blir förbrukningen bara ca 3 A totalt så det finns god marginal för ett par USB-uttag på samma säkringar. Jag skulle ansluta till Light 1 och/eller Light 2 vid EBL och dra kabeln bakom träpanelen under bordet. Den vägen skall vara åtkomlig om man plockar bort lite av plastklädseln vid insteget.

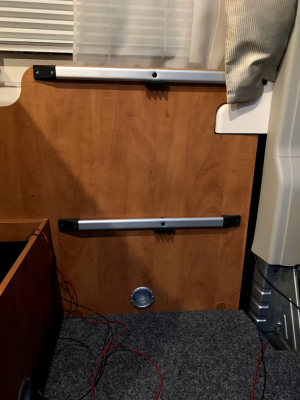

Vägen bakom väggen som bordet hänger på är klar! Jag har tagit bort en smal trälist och den svarta plastkåpan i foten av B-stolpen. Kablarna är dragna. Framgång!

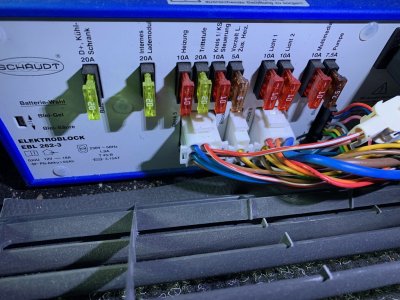

Så här ser det ut i EBL nu. Jag vet inte hur man identifierar outnyttjade kopplingspunkter.



[Bäckis1843]

Är det en sån här säkringstjuv du tänker på?

Visa bilaga 214185

Vägen bakom väggen som bordet hänger på är klar! Jag har tagit bort en smal trälist och den svarta plastkåpan i foten av B-stolpen. Kablarna är dragna. Framgång!

Visa bilaga 214187
Så här ser det ut i EBL nu. Jag vet inte hur man identifierar outnyttjade kopplingspunkter.
Visa bilaga 214186

Outnyttjade är de kopplingspunkter som inte har någon kabel in. Dock måste du in i schemat för ebl för att se hur de är kopplade internt och om de går att använda.



[Bäckis1843]

Ett alternativ att tjuva ström är att ta en lödkolv och smälta bort lite plast på den ledaren man vill åt och sedan löda fast en kabel till sitt extra uttag.



[Bäckis1843]

Uff, vill inte vara kritisk eller negativ... men det finns en hel del kritik mot WAGO. Brandrisk mm och man måste vara extremt noggrann. Hade en WAGO i källaren som brände, trots att en elektriker satte dit den.

Jag brukar använda traditionella sockerbitar. För- eller nackdelar?

De tidiga Wago (är för övrigt en tillverkare och inte namnet på kopplingen) stacks kabeln in i och en metalltunga låste fast kabeln.
Dessa kan få varmgång vid höga strömmar (hade själv en dosa som brann i en vägg).
Den nya typen har en manuell låsning av kabeln och är inte lika känslig.
De heter egentligen toppklämmor (även U-båt är en toppklämma).



[KawaMal]

Så här ser det ut i EBL nu. Jag vet inte hur man identifierar outnyttjade kopplingspunkter.
Visa bilaga 214186

I vår Malibu finns det ingen outnyttjad kopplingspunkt som styrs av manöverpanelens av/på. Se schemat i inlägg 19, övre gruppen. Det finns ev. en i den nedre gruppen (Heater) men den gruppen är kontinuerligt spänningssatt.

Du kan t.ex. göra en avgrening från de befintliga kablarna för Light1 eller Light 2 med någon av de metoder som föreslagits.



[KettoAvila]

Har du inga lampor som sitter på strömskena? I så fall finns USB uttag att bara vrida fast i skenan. Visa bilaga 214154

var hittar man såna?



[BørjeH]

var hittar man såna?

@Ulf & Marie länkar till ett ställe i inlägg #13, alternativt sök på webben efter Dometic USB Laddningsadapter eller dometic rail usb.



[KettoAvila]

@Ulf & Marie länkar till ett ställe i inlägg #13, alternativt sök på webben efter Dometic USB Laddningsadapter eller dometic rail usb.

tack. slut nästan överallt när jag googlade (i sverige i alla fall)



[Zeke_02]

Jag har googlat i timmar... dagar... sen förra året när jag köpte USB-uttagen som jag behöver sätta in för att kunna ladda apparater (mobiltelefon, iPad, klocka, tandborste) när vi står stilla. Det är två uttag med två portar i vardera. Jag sätter en under bordet nu och den andra kanske ovanför sängen framöver. Så småningom vill jag också ha ett 12V-uttag under sängen för kylväska (47W, motsvarar 4A?)
Visa bilaga 214130
Har läst @Zeke_02's tråd fram och tillbaka men jag tänker mig inte att det ska bli ett jätteprojekt. Har läst liknande trådar på Malibu-forum där plåtis-ägare presenterar sina ambitiösa lösningar på tyska.

Jag vill helst inte göra en ny elcentral. Idealet är ju att hitta strömmen från EBL så uttaget blir strömlöst när jag slår av 12V på huvudströmbrytaren.

De räknarna jag använt pekar på att jag klarar mig med 1,5 mm² på kabeln. Verkar det rimligt, eller ska man gå på 2,5 mm² för att vara säker - i synnerhet eftersom man inte vet hur lång kabel man kan behöva? Jag har kollat på de här sidorna:

Kabellänge-/ Kabelquerschnitt Rechner: Berechne Spannungsabfall

Erfahren Sie wie Sie den benötigten Kabelquerschnitt berechnen oder nutzen Sie den Rechner mit dem Sie auch die maximale Kabellänge berechnen.

elektroinstallation-ratgeber.de

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Jag har en Malibu 600 DB, 2018, med EBL 262-3. USB-uttagen är på 2x 2,1A vardera och det sitter en säkring på röda kabeln (märkt F10AL250V - F för snabb).

Är det enklast att bara använda säkringstjuv på en säkring med tillräckligt ampere-utrymme?

INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) : Amazon.de: Auto & Motorrad

Kaufen Sie INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) im Auto & Motorrad-Shop auf Amazon.de. Große Auswahl und Gratis Lieferung durch Amazon ab 29€.

www.amazon.de

Hur skarvar man enklast ihop kablarna? Skarvhylsa, eller nåt annat?

Det här skulle varit klart under vinterhalvåret...

Det var inte riktigt meningen att det skulle bli ett så stort projekt ifrån början, som det blev nu. Det fanns inga 12v-uttag alls och kunde heller tjuva från lämpliga ställen då det mesta var dolt. Och även om det inte skulle vara dolt, så var det ledningar till belysningen och de var väl klena för att koppla diverse uttag på. Däremot gick det bra att dra nya kablar dolt. Med viss (nåja) adhd blev det till slut mycket då ambitionen fanns. Därför blev det till slut ett ormbo när jag tillämpade den enklaste lösningen.

Som en eller flera skrivit, så drar USB-uttag viss ström även om de inte används.
Kylväska på 4A och även TV skulle jag dra på separata ”linor”. Men ok, jag har dragit alla uttag på sin egen ”lina” och gärna lite överdimensionerade kablar ifall.

För din del, det är inte enklare i längden med en central kopplad till en strömbrytare!? En tanke bara. Då kan man även dra kablarna där man vill.



[BørjeH]

Jag förstår hur projektet kan växa sig utom alla proportioner. Mitt problem är inte så stort (än) - det är bara instegströskeln som är lite hög innan jag skaffat mig ett startkapital i form av know-how. Jag är ju ingenjör, så skam dem som lär sig! Eller... nej...

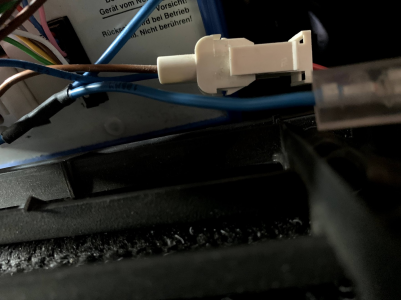

Ny titt på EBL:en. Lyfter på nästet och hittar några intressanta punkter. Kollar igen i manualen och ser att den lösa kontakt jag funnit är kopplad till Block 5, pins 5 & 8, som i EBL 262-3 anges som Circuit 1. Det finns ingen förklaring till vad det är, men den har har kontinuerlig matning (bryts inte av huvudströmbrytaren). Kylskåpet sitter på samma pins.

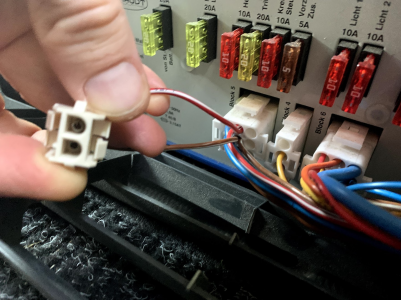

Det finns också en ledig plats för ett flatstift. Den går till pin 7 i Block 5 och är konstant +matning för trappsteget.

För din del, det är inte enklare i längden med en central kopplad till en strömbrytare!? En tanke bara. Då kan man även dra kablarna där man vill.

Så jovisst, en satellit-central vore smart så här i efterhand. Kanske fixar en sån sen när jag ska fixa uttag bak i garaget/sängen också. Då har jag förhoppningsvis kommit över tröskeln.



[BørjeH]

Borrfrossa*!​

Nu har jag alla prylar jag behöver för att sätta in första USB-uttaget. Verktygen, kablarna, donen... allt ligger ute i bilen. Nu är det bara att sätta hålsågen i panelen.
Tanken på att göra oåterkallelig åverkan på inredningen ger mig kallsvettningar!

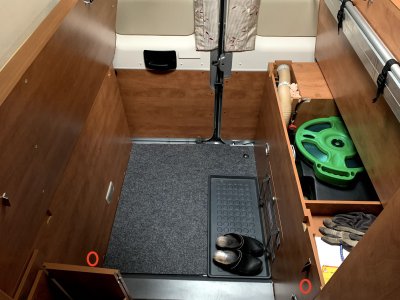

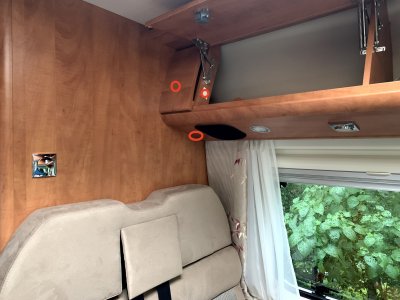

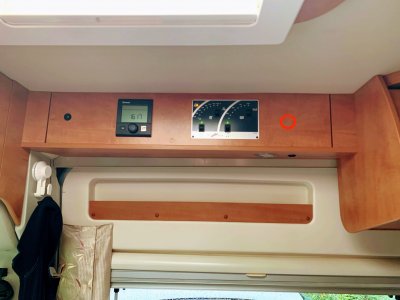

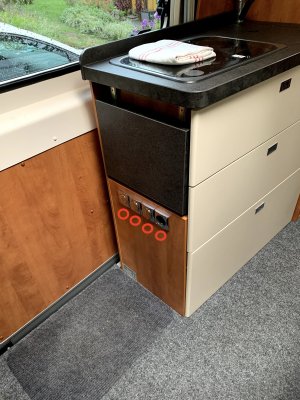

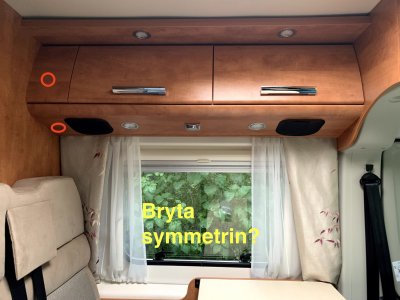

Jag har kollat på alla bilder på hbk-forum hur nu andra har gjort och på Malibu-sidorna på carthago-forum för att se hur tyskarna gör. Har inte kunnat dragit någon klar slutsats av allt, men det blir ju hål där man kan fixa kabel.

Uttag som ska monteras in:
2x USB-uttag med två portar, ett vid dinetten och ett någon annanstans, t.ex. nära säng.
2x 12V-uttag, ett vid dinetten/kök och ett i garaget, under säng.
Totalt fyra uttag, samma cylindriska form för 29 mm-hål.

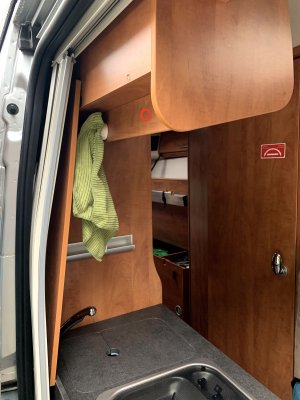

De två första hålen har jag landat i att de bör sitta diskret under bordet. Hyfsat lättåtkomligt ändå. Enda gången de är i vägen är om man är fyra pers i bilen och vill ladda något samtidigt, men även det skulle gå. Kabeln är redan dragen (1,5 mm², men jag byter kanske mot 2,5 mm² för att försörja båda uttagen).

Antar att det är en tröskel man ska över och troligt scenario är att man sen får blodad tand och gör schweizerost av bilen.
Förhoppningsvis går det bra med hålsågen och att den inte flisar upp panelen fullständigt.

* Google ger ingen sökträff på borrfrossa. Men den finns. Jag har den nu.



[Zeke_02]

Borrfrossa*!​

Nu har jag alla prylar jag behöver för att sätta in första USB-uttaget. Verktygen, kablarna, donen... allt ligger ute i bilen. Nu är det bara att sätta hålsågen i panelen.
Tanken på att göra oåterkallelig åverkan på inredningen ger mig kallsvettningar!

Jag har kollat på alla bilder på hbk-forum hur nu andra har gjort och på Malibu-sidorna på carthago-forum för att se hur tyskarna gör. Har inte kunnat dragit någon klar slutsats av allt, men det blir ju hål där man kan fixa kabel.

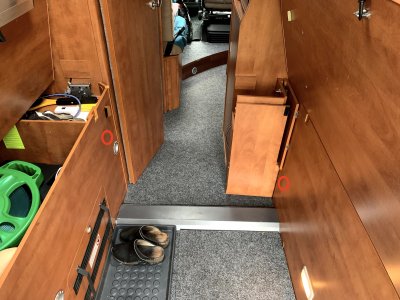

Uttag som ska monteras in:
2x USB-uttag med två portar, ett vid dinetten och ett någon annanstans, t.ex. nära säng.
2x 12V-uttag, ett vid dinetten/kök och ett i garaget, under säng.
Totalt fyra uttag, samma cylindriska form för 29 mm-hål.

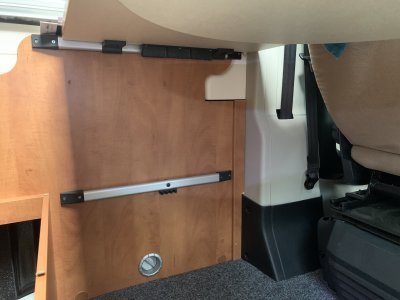

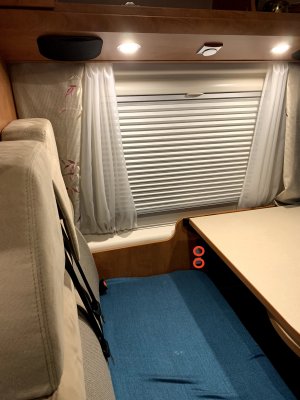

De två första hålen har jag landat i att de bör sitta diskret under bordet. Hyfsat lättåtkomligt ändå. Enda gången de är i vägen är om man är fyra pers i bilen och vill ladda något samtidigt, men även det skulle gå. Kabeln är redan dragen (1,5 mm², men jag byter kanske mot 2,5 mm² för att försörja båda uttagen).
Visa bilaga 214551
Antar att det är en tröskel man ska över och troligt scenario är att man sen får blodad tand och gör schweizerost av bilen.
Förhoppningsvis går det bra med hålsågen och att den inte flisar upp panelen fullständigt.

* Google ger ingen sökträff på borrfrossa. Men den finns. Jag har den nu.

När du sågar med hålsåg, så tänk på att ha en bräda tryckt på insidan av det blivande hålet!! Annars är det lätt att träet fläks upp. Och såga utifrån.



[F.d. 59131]

Borrfrossa*!​

Nu har jag alla prylar jag behöver för att sätta in första USB-uttaget. Verktygen, kablarna, donen... allt ligger ute i bilen. Nu är det bara att sätta hålsågen i panelen.
Tanken på att göra oåterkallelig åverkan på inredningen ger mig kallsvettningar!

Jag har kollat på alla bilder på hbk-forum hur nu andra har gjort och på Malibu-sidorna på carthago-forum för att se hur tyskarna gör. Har inte kunnat dragit någon klar slutsats av allt, men det blir ju hål där man kan fixa kabel.

Uttag som ska monteras in:
2x USB-uttag med två portar, ett vid dinetten och ett någon annanstans, t.ex. nära säng.
2x 12V-uttag, ett vid dinetten/kök och ett i garaget, under säng.
Totalt fyra uttag, samma cylindriska form för 29 mm-hål.

De två första hålen har jag landat i att de bör sitta diskret under bordet. Hyfsat lättåtkomligt ändå. Enda gången de är i vägen är om man är fyra pers i bilen och vill ladda något samtidigt, men även det skulle gå. Kabeln är redan dragen (1,5 mm², men jag byter kanske mot 2,5 mm² för att försörja båda uttagen).
Visa bilaga 214551
Antar att det är en tröskel man ska över och troligt scenario är att man sen får blodad tand och gör schweizerost av bilen.
Förhoppningsvis går det bra med hålsågen och att den inte flisar upp panelen fullständigt.

* Google ger ingen sökträff på borrfrossa. Men den finns. Jag har den nu.

Filma gärna under arbetets gång. Kan vara trevligt att titta tillbaka på någongång. Bara kör!!!



[ingbe]

Tanken på att göra oåterkallelig åverkan på inredningen ger mig kallsvettningar!

Självklart, men det är ju bara ting, det gäller inte livet.....



[T68]

Hade också lite borrfrossa innan jag trycke på knappen när jag skulle borra för uttagen i vår bil. Speciellt spännande kändes det att borra i instrumentbrädan. Blev dock helt ok



[Bäckis1843]

Ett tips från min snickare på jobbet var att tejpa med målartejp på in och utsida där man ska borra. Det minskar risken för flisning.



[BørjeH]

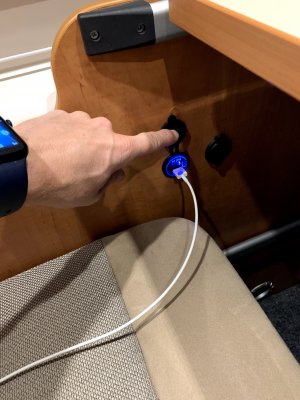

Framgång!​

Det har gått bra!

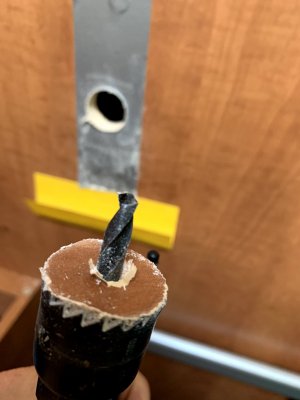

Två snygga hål borrade utan missöde. Silvertejp för att skydda ytan.
Uttagen fastskruvade. Armen lätt rispad efter att ha jobbat bakom panelen.

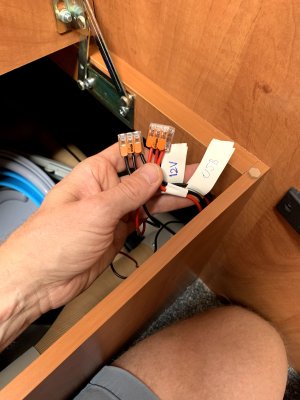

Kablar uppmärkta.
Drygt 1 meter kabel på 1,5 mm² ska inte vara något problem för den här lasten.
Wago-dosorna var lätta att jobba med och kablarna sitter bra.

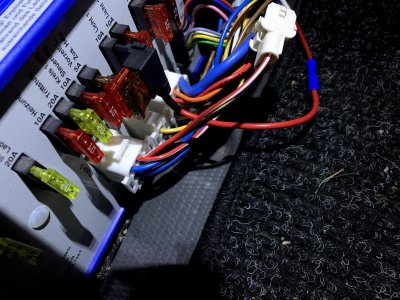

Strömtjuven var först ovillig att sätta sig på plats, men det gick bra med milt våld.

Återstår - att hitta annan säkring att tjyva från. USB-uttaget går igång när man slår på strömmen och jag vill att ett avstängt uttag ska förbli avstängt även när jag slår på 12V. Ska bara flytta tjyven till annat uttag på EBL som inte bryts på huvudbrytaren.

Tack för både tekniskt och mentalt stöd!
