Jag vill ju bara sätta in ett USB-uttag. Hur svårt kan det vara?

[BørjeH]

Jag har googlat i timmar... dagar... sen förra året när jag köpte USB-uttagen som jag behöver sätta in för att kunna ladda apparater (mobiltelefon, iPad, klocka, tandborste) när vi står stilla. Det är två uttag med två portar i vardera. Jag sätter en under bordet nu och den andra kanske ovanför sängen framöver. Så småningom vill jag också ha ett 12V-uttag under sängen för kylväska (47W, motsvarar 4A?)

Har läst @Zeke_02's tråd fram och tillbaka men jag tänker mig inte att det ska bli ett jätteprojekt. Har läst liknande trådar på Malibu-forum där plåtis-ägare presenterar sina ambitiösa lösningar på tyska.

Jag vill helst inte göra en ny elcentral. Idealet är ju att hitta strömmen från EBL så uttaget blir strömlöst när jag slår av 12V på huvudströmbrytaren.

De räknarna jag använt pekar på att jag klarar mig med 1,5 mm² på kabeln. Verkar det rimligt, eller ska man gå på 2,5 mm² för att vara säker - i synnerhet eftersom man inte vet hur lång kabel man kan behöva? Jag har kollat på de här sidorna:

Kabellänge-/ Kabelquerschnitt Rechner: Berechne Spannungsabfall

Erfahren Sie wie Sie den benötigten Kabelquerschnitt berechnen oder nutzen Sie den Rechner mit dem Sie auch die maximale Kabellänge berechnen.

elektroinstallation-ratgeber.de

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Jag har en Malibu 600 DB, 2018, med EBL 262-3. USB-uttagen är på 2x 2,1A vardera och det sitter en säkring på röda kabeln (märkt F10AL250V - F för snabb).

Är det enklast att bara använda säkringstjuv på en säkring med tillräckligt ampere-utrymme?

INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) : Amazon.de: Auto & Motorrad

Kaufen Sie INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) im Auto & Motorrad-Shop auf Amazon.de. Große Auswahl und Gratis Lieferung durch Amazon ab 29€.

www.amazon.de

Hur skarvar man enklast ihop kablarna? Skarvhylsa, eller nåt annat?

Det här skulle varit klart under vinterhalvåret...



[Seppo Honkanen]

Kanske har jag missförstått det du försöker åstadkomma men varför drar du inte en 1.5kvmm kabel direkt från en plint där du har batteri 12V och avsäkrar den med 10A. Den behöver ju ingen brytare då det inte finns någon last som drar ström när inget är inkopplat....
Jag visste inte att det finns el-tandborstar som kan laddas via USB. Måste kolla upp detta.



[skalman52]

1.5 kvmm är gjorda för max 10A. Det som kan hända är att det vid långa kabeldragningar blir ett spänningsfall. För USB-uttagen spelar detta säkert ingen som helst roll eftersom de innehåller en spänningsregulator som reglerar ner spänningen till 5V och den regulatorn tål en viss variation av inspänningen. Säkringen på USB-uttagens plusledning är på 10A (F10), viket ju är helt i sin ordning.

För ditt 12V-uttag skulle jag däremot välja 2.5 kvmm för att undvika spänningsfall. Strömmen är ju egentligen inget problem men låg spänning till kylaren kan ge sämre kylning.

MVH
Hans



[BørjeH]

Tack @skalman52! Det låter som att det är idé att ha båda dimensionerna på lager, om inte bara köra 2,5 mm² på båda.

Kanske har jag missförstått det du försöker åstadkomma men varför drar du inte en 1.5kvmm kabel direkt från en plint där du har batteri 12V och avsäkrar den med 10A. Den behöver ju ingen brytare då det inte finns någon last som drar ström när inget är inkopplat....
Jag visste inte att det finns el-tandborstar som kan laddas via USB. Måste kolla upp detta.

Har inte sett en enda plint i bilen. Bara EBL och kablar därifrån. Kanske inte rotat runt tillräckligt i min plåtis. USB-uttagen har en 10A-säkring redan, så det borde ju räcka med den.
Side topic: Jolåvisst! Min Sonicare från Philips kommer med fodral som kan laddas med USB. Dessutom såg jag i en ganska ny tråd här att det finns även för Oral-B. Min klarade en vecka utan laddning nu sist.



[Ulla-Britt o Sune]

Även Jordan 40dar utan laddning



[skalman52]

Hur skarvar man enklast ihop kablarna? Skarvhylsa, eller nåt annat?

Glömde nämna
Skarvdon:

Kopplingsklämmor 12-pk | Wago 221-413 | Jula

Transparenta 3-poliga lågprofilklämmor som är extremt enkla att använda och avsedda för 0,2-4 mm² EK- och FK-kablar samt 0,14-4 mm² RK-kablar.

www.jula.se

Fungerar utmärkt och går att återanvända. Finns både två och tre (och flera) poliga. Är inte fukttäta så skall det skarvas i fuktiga utrymmen så får man sätta självvulkande tape eller krympslang utanpå.

MVH
Hans



[Zeke_02]

Glömde nämna
Skarvdon:

Kopplingsklämmor 12-pk | Wago 221-413 | Jula

Transparenta 3-poliga lågprofilklämmor som är extremt enkla att använda och avsedda för 0,2-4 mm² EK- och FK-kablar samt 0,14-4 mm² RK-kablar.

www.jula.se

Fungerar utmärkt och går att återanvända. Finns både två och tre (och flera) poliga. Är inte fukttäta så skall det skarvas i fuktiga utrymmen så får man sätta självvulkande tape eller krympslang utanpå.

MVH
Hans

Uff, vill inte vara kritisk eller negativ... men det finns en hel del kritik mot WAGO. Brandrisk mm och man måste vara extremt noggrann. Hade en WAGO i källaren som brände, trots att en elektriker satte dit den.

Jag brukar använda traditionella sockerbitar. För- eller nackdelar?



[Ulf & Marie]

Kanske en dum fråga; har du inget annat uttag eller lampor/ljuslist under överskåpen där du kan koppla in dig och sedan smyga ner kabeln till det nya uttaget bakom innerklädseln? (Bild från internet)



[skalman52]

Uff, vill inte vara kritisk eller negativ... men det finns en hel del kritik mot WAGO. Brandrisk mm och man måste vara extremt noggrann. Hade en WAGO i källaren som brände, trots att en elektriker satte dit den.

Jag brukar använda traditionella sockerbitar. För- eller nackdelar?

Har använt Wago på åtskilliga ställen utan problem och skulle nog inte säga att jag är extremt noggrann, bara noggrann. Dvs. jag läser specifikationer och monteringsanvisningar först. Inte säkert att en elektriker gör det. Men jag skall kanske också säga att det alltid har gällt lågspänning, inte 230V.

Sockerbitar är skräp om de inte har ett bleck som trycker på kopparn i kabeln. För entrådig kopplingstråd kan de duga men för fler- och mångtrådig måste det finnas ett bleck som skruven klämmer mot kardelerna. För entrådig tråd så kan skruven börja glappa när kopparn "flyter", så man behöver efterdra då och då. Bortsett från det så rostar dom.



[BørjeH]

Kanske en dum fråga; har du inget annat uttag eller lampor/ljuslist under överskåpen där du kan koppla in dig och sedan smyga ner kabeln till det nya uttaget bakom innerklädseln?

Det är en bra idé. Jag har inte riktigt satt mejseln i panelerna och skåpen än, så jag vet hur man öppnar upp dem. Bilen är inte förberedd för TV heller, så det finns inget som redan är framdraget. Pilarna på bilden pekar precis på de ställena där jag vill ha uttag - ffa under bordet.



[JanneB]

Kanske en dum fråga; har du inget annat uttag eller lampor/ljuslist under överskåpen där du kan koppla in dig och sedan smyga ner kabeln till det nya uttaget bakom innerklädseln? (Bild från internet)

Visa bilaga 214146

Det som Ulf & Marie föreslår, är precis vad jag gjorde. Jag har använt dubbel usb uttag med QC funktion och även avstängningsknapp.
Dubbel -USB uttag



[Dethleffskvalite]

Jag gjorde det väldigt enkelt för mig i år. https://husbilsklubben.se/threads/saker-som-jag-tycker-är-bra-enkla-och-funktionella.113909/page-7#post-1142035 Jag rekommenderar dig att använda öppningsbara WAGO klämmor. Jag har kopplat med allt som funnits att koppla med i över 40 år, denna produkt är riktigt bra.



[Ulf & Marie]

Det är en bra idé. Jag har inte riktigt satt mejseln i panelerna och skåpen än, så jag vet hur man öppnar upp dem. Bilen är inte förberedd för TV heller, så det finns inget som redan är framdraget. Pilarna på bilden pekar precis på de ställena där jag vill ha uttag - ffa under bordet.

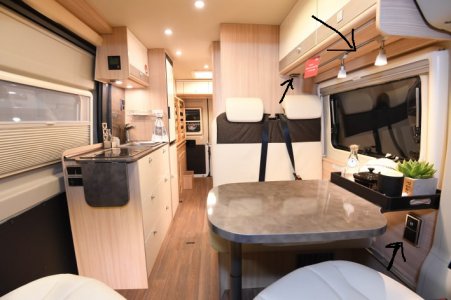

Vi har också en 2018 (Burstner). Under bordet, och i sovutrymmet, har vi bara 230V uttag Däremot så har vi lamporna under överskåpen vid bordet och under skåpen över sängen, kopplade via ”ljuslist”. Där använder vi en ”löstagbar” USB-kontakt Dometic USB Laddningsadapter
Dyrt men smidigt. I övriga 12V-cigguttag i bodelen (2 st) kör vi med USB-adapter.
Tråkigt att det är så dåligt med uttag i din bil

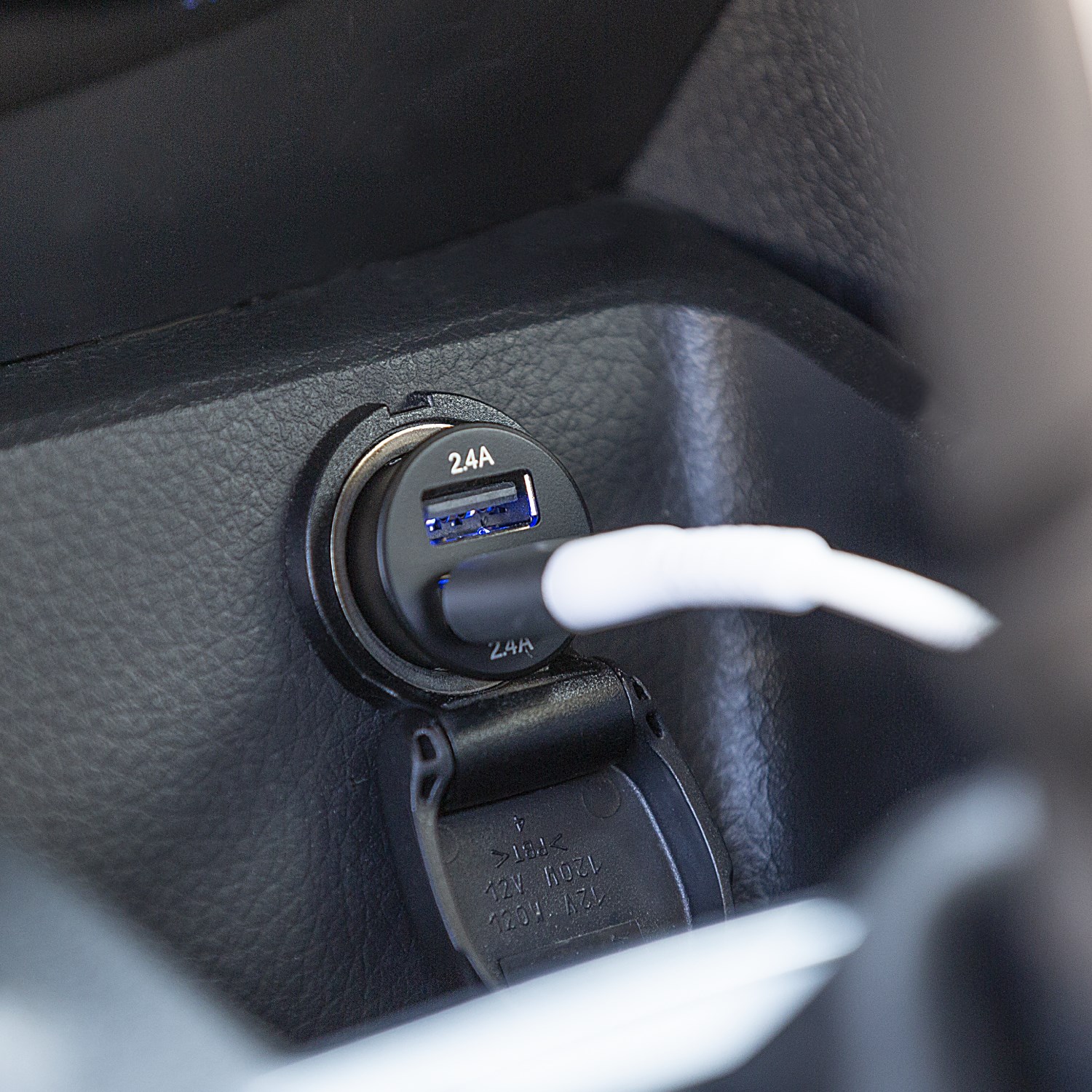

Linocell USB-billaddare med dubbla USB-portar 4,8 A - USB-laddare

Extra kompakt USB-billaddare för bilens 12 V-uttag. Dubbla portar för att ladda mobiler och andra USB-enheter samtidigt. Ger totalt ut 4,8 A och kan därför ladda t.ex. två surfplattor samtidigt. Inspänning: 12-24 V

www.kjell.com

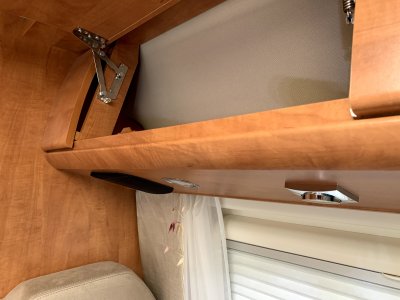

Längst till vänster nere inne i vårt överskåp över bordet sitter en kåpa. Inuti den finns en kopplingsbox som bl.a. förser lamporna under överskåpet med ström. Kanske samma hos dig.



[Majzzan]

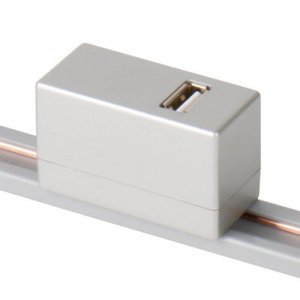

Har du inga lampor som sitter på strömskena? I så fall finns USB uttag att bara vrida fast i skenan.



[Arne Gustafsson]

Jag har googlat i timmar... dagar... sen förra året när jag köpte USB-uttagen som jag behöver sätta in för att kunna ladda apparater (mobiltelefon, iPad, klocka, tandborste) när vi står stilla. Det är två uttag med två portar i vardera. Jag sätter en under bordet nu och den andra kanske ovanför sängen framöver. Så småningom vill jag också ha ett 12V-uttag under sängen för kylväska (47W, motsvarar 4A?)
Visa bilaga 214130
Har läst @Zeke_02's tråd fram och tillbaka men jag tänker mig inte att det ska bli ett jätteprojekt. Har läst liknande trådar på Malibu-forum där plåtis-ägare presenterar sina ambitiösa lösningar på tyska.

Jag vill helst inte göra en ny elcentral. Idealet är ju att hitta strömmen från EBL så uttaget blir strömlöst när jag slår av 12V på huvudströmbrytaren.

De räknarna jag använt pekar på att jag klarar mig med 1,5 mm² på kabeln. Verkar det rimligt, eller ska man gå på 2,5 mm² för att vara säker - i synnerhet eftersom man inte vet hur lång kabel man kan behöva? Jag har kollat på de här sidorna:

Kabellänge-/ Kabelquerschnitt Rechner: Berechne Spannungsabfall

Erfahren Sie wie Sie den benötigten Kabelquerschnitt berechnen oder nutzen Sie den Rechner mit dem Sie auch die maximale Kabellänge berechnen.

elektroinstallation-ratgeber.de

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Jag har en Malibu 600 DB, 2018, med EBL 262-3. USB-uttagen är på 2x 2,1A vardera och det sitter en säkring på röda kabeln (märkt F10AL250V - F för snabb).

Är det enklast att bara använda säkringstjuv på en säkring med tillräckligt ampere-utrymme?

INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) : Amazon.de: Auto & Motorrad

Kaufen Sie INIBUD 5stk Autosicherungen Stromdieb Stromabgreifer Stecksicherung Verteiler Flachsicherungsadapter(5stk - inkl. 20A Sicherung) im Auto & Motorrad-Shop auf Amazon.de. Große Auswahl und Gratis Lieferung durch Amazon ab 29€.

www.amazon.de

Hur skarvar man enklast ihop kablarna? Skarvhylsa, eller nåt annat?

Det här skulle varit klart under vinterhalvåret...

Du har en kopplingspunkt i utrymmet under soffan uppe till vä



[BørjeH]

Du har en kopplingspunkt i utrymmet under soffan uppe till vä

Dubbelkollade nu också, stack ner huvudet och kollade med med lampa och spegel. Såg inte en enda kabel, förutom min egen AV-kabel som jag drog mellan backkameran och bilradion.
Malibu har dolt all sin elektronik mycket väl.

Har du inga lampor som sitter på strömskena?

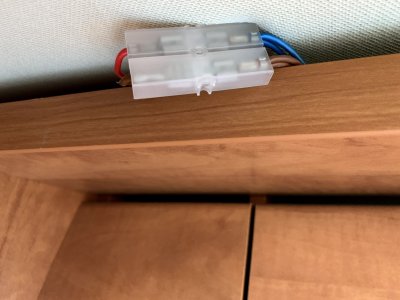

Nej, tyvärr inte. Allt är väl dolt bakom panelerna och "tapeten". Däremot lyckades jag med lite möta lirka fram en punkt uppe vid taket. Är inte säker på vad kablarna går till, men gissar spotarna i hyllan upp mot taket.



[Västkustcamparen]

Kanske har jag missförstått det du försöker åstadkomma men varför drar du inte en 1.5kvmm kabel direkt från en plint där du har batteri 12V och avsäkrar den med 10A. Den behöver ju ingen brytare då det inte finns någon last som drar ström när inget är inkopplat....
Jag visste inte att det finns el-tandborstar som kan laddas via USB. Måste kolla upp detta.

USB-uttagen har elektronik som drar lite ström även om inget är anslutet...
---
Jordan har eltandborstar som kan laddas med USB-kabel, finns bl.a. på Kjell & Co



[KalleiViken]

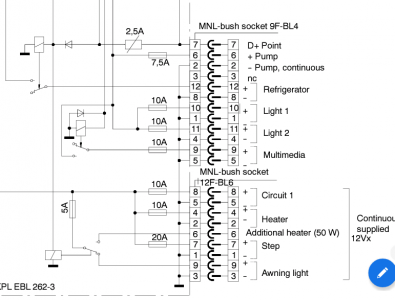

Om du ska dra egen kabel så har du troligen några kopplingspunkter på EBL som inte är utnyttjade. Säkrade och stänger av med huvudbrytaren. Det behövs några special kontakter för att ansluta, minns inte vad de hette eller var jag köpte dem. Men det minns säkert någon.



[KawaMal]

Om din Malibu är lika vår så är bodelsbelysningen fördelad på två säkringar på vardera 10 A. Även med samtliga ljuspunkter tända blir förbrukningen bara ca 3 A totalt så det finns god marginal för ett par USB-uttag på samma säkringar. Jag skulle ansluta till Light 1 och/eller Light 2 vid EBL och dra kabeln bakom träpanelen under bordet. Den vägen skall vara åtkomlig om man plockar bort lite av plastklädseln vid insteget.



[T68]

Jag "tjyvar" ström till 2st 2ports-usb-uttag (2x2.1A) från belysningselen, dels ovanför sängen, dels ovanför bordet, och det har funkat fint under två års tid.
