Installation voltmätare

[jibo01]

Har tänkt montera LCD Voltmätare från solpanelen
skall jag koppla in före eller efter regulator
eller skall jag gå direkt på batteri
tanken med mätaren är att jag vill se hur mycket panelen
laddar



[Wizard]

Sv: Installation voltmätare

Skall du se hur mycket panelen laddar i batteriet så måste du sätta dit en Amperemeter, och sätt den mellan regulator och batteri/EBL.
En voltmeter visar bara spänningen från panelen eller regulatorn och är tämligeen ointressant då den inte talar om hur mycket ström panelen ger.
//W



[F.d. 55451]

Sv: Installation voltmätare

Skall du se hur mycket panelen laddar i batteriet så måste du sätta dit en Amperemeter, och sätt den mellan regulator och batteri/EBL.
En voltmeter visar bara spänningen från panelen eller regulatorn och är tämligeen ointressant då den inte talar om hur mycket ström panelen ger.
//W

Delvis - en sida av saken, men vad ska du verkligen använda den till?
Är inte det hur mycket spänning du har på batterierna som kan användas till någonting



[jibo01]

Sv: Installation voltmätare

Tack
Tanken var att jag vill se hur högt panelen går i laddning



[Tor H]

Sv: Installation voltmätare

Voltmeteret skal koples på batteriet og på voltmeteret kan man da avlese spenningen over batteriet.
Høy spenning over batteriet (over 13V) vil si at det går strøm inn på batteriet, en annen spenningskilde har høyere spenning. (230V lader, generator, solcelle, Eføy, o.s.v.)
Det er kun et Ampermeter som en kan avlese hvor mye strøm det går inn. Ved en spenning på for eksempel 13V kan det gå alt fra ca 70A til 0,1A. Så skal man ha kontroll på ladingen og batteritilstand er man nødt for å ha et V og et A meter. Skal man bare ha kontroll på ladestrømmen, må man ha A-meter.



[Leif C]

Sv: Installation voltmätare

Helt rätt, det var bra förklarat.

Mvh.
Leif C



[F.d. 53078]

Sv: Installation voltmätare

Koppla in en Batterimonitor typ Nassa Bm1

Då har du full kontroll av laddning.



[jibo01]

Sv: Installation voltmätare

Kan detta vara ett alternativ
Denna mätare är combo av amperemeter och voltmeter. Strömmen eller spänningen kan bytas genom att trycka på knappen på framsidan. Idealisk för batterier och elsystem mätning och övervakning!

beskrivning:

A 3 1/2 LED DC amp / volt meter
Utformad för att mäta och visa elektroniska produkter spänning och ström
Lättläst ultra-ljus röd lysdiod
Låg strömförbrukning
Over-sortiment indikation
Lätt att installera
Specifikationer:

Modell: GDD135A-DC200V/50A-P12V
Effekt Spänning: DC6-15.5V
Running ström: <50mA
Område: 0 - ± DC199.9V / 0 - ± DC50.0A
Kontur Mått (L x B x H): Ca. 79mm x 43 mm x 21 mm
Display Skärmstorlek (L x W): Ca. 51 x 24mm



[Göran T625]

Sv: Installation voltmätare

Ser ju på pappret bra ut men var köper man den?

Göran T625



[Esbjörn]

Sv: Installation voltmätare

Sätt den på batterisidan av regulatorn. På solsidan av regulatorn kommer värdena att "fladdra" beroende på att spänningen varierar hela tiden.

Intressant mätare. Fungerar den utan shunt?



[Göran T625]

Sv: Installation voltmätare

Kräver en 50A>75mV shunt. Finns bl.a. här SuntekStore.co.uk Free Ship: Accessories for Cell Phone Laptop Video Camera iPod iPhone Jewelry Clothing

och kostar 2.65£

Göran T625



[F.d. 53078]

Sv: Installation voltmätare

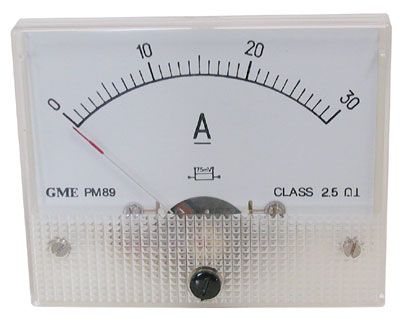

Det finns en mängd av Amper mätare som har en shunt inbyggd.

Vill du inte lägga drygt 100€ på en batteritankmätare så kan det vara idé att montera en sådan här. Kostar endast några dollar i en elektronikaffär.
Kopplasi serie med solpanelerna och då fungerar den direkt utan att behöva justeras.
Enanna variant kan kopplas direkt till batteriet då ser man hur mycket man tar ut eller som laddas.
Dom finns med olika skalor och med intern eller extern shunt.



[jibo01]

Sv: Installation voltmätare

Den finns här och kostar 12,16 pund inkl frakt

3 1/2 Digits DC 200V 200A Blue LED Panel Amp Volt Meter w/ Shunt - Free Shipping
Jag kommer att köpa den



[Rusken]

Sv: Installation voltmätare

Den finns här och kostar 12,16 pund inkl frakt

Takk for linken.

Jeg har en Votronic battericomputer montert i bodelen i husbilen. Dette er for meg noe av det mest nyttige jeg har i bilen når vi parkerer.

Jeg har nå bestilt denne billige saken med shunt, for å ha Volt/Amperemeter ved førerplassen også, rett og slett for å kunne følge med ladeprosessen under kjøring.



[F.d. 55451]

Sv: Installation voltmätare

Denna modell 3 1/2 Digits DC 200V 200A Blue LED Panel Amp Volt Meter w/ Shunt - Free Shipping
- låter bra, men jag har lite tvivel om strömkälla måste vara samma som mätning spänning / ström
Jag ser 5 ledningar.



[jibo01]

Sv: Installation voltmätare

Nu har jag köpt dennna hur kopplar jag in, batteri, regulator,shunt
kopplingsschema fanns att ladda ner finns här http://iw.suntekstore.com/office_cache/262/14004345/132825764714004345.jpg
Hoppas någon kan klargöra detta
MVH
Bertil



[Göran T625]

Sv: Installation voltmätare

Som Bredo skriver så kan man fråga sig om matningsspänningen får vara samma som den mätta spänningen eller om man måste ha en potentialskild.
Det finns tydligen två alternativ av instrument hos Sun......uk, den ena där man köper ett paket som inkluderar en shunt 200A>75mV för ca. 12£ och det andra alternativet där man köper panelinstrumentet separat och beställer en shunt 50A>75mV för tillsammans ca. 8£ beroende på vad man skall mäta.

Panelmetrarna som Kjell&Co har kräver skilda spänningskällor.

Göran T625



[Peter Lindblom]

Sv: Installation voltmätare

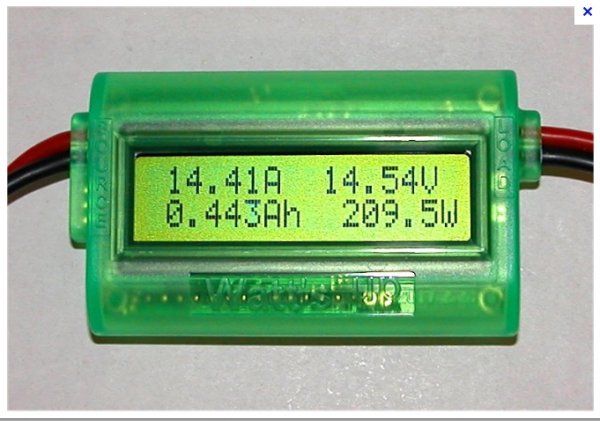

En W/Ah/A/V mätare som vi använder inom radiostyrt el-flyg (ej att blanda ihop med de enklare leksakerna hos t.ex teknikmagasinet, vanliga motoruppsättningar levererar 500W-1500W) skulle nog fungera bra också.

Typiska prestanda:

Spec.
Operating voltage: 4.8~60V (0V with optional auxiliary battery)
Measures;
0~130A, resolution 0.01A
0~60V, resolution 0.01V
0~6554W, resolution 0.1W
0~65Ah, resolution 0.001Ah
0~6554Wh, resolution 0.1Wh
Screen: 16x2, backlit LCD display
Size: 85x42x25mm
Weight: 82g

Pris: ~$29 från Tyskland, ~$24 från Hongkong.

Peter



[Rusken]

Sv: Installation voltmätare

Ser hurtig funksjonen på denne billig saken, når den er på plass. Har Votronic`en for sammenlikning. Er denne SunTek greia skrot, så kostet det kun 115,- å forsøke, og det er det verdt.



[F.d. 55451]

Sv: Installation voltmätare

Gillar de angivna specifikationerna "3 1/2 Digits DC 200V 200A Blue LED Panel Amp Volt Meter w/ Shunt" och hoppas att de stannar för testet.
Kommer att föreslå ett liten 9 volts batteri för den sekundära strömförsörjningen via ett anrop knappen ( ringetryk ) i 5 sekunder att läsa.
