Inkoppling av portabel solcell

[Kentx]

Jag har 400 solcellswatt på taket. Tyvärr räcker det inte långt med Spaniens lågt stående vintersol.
Tänkte köpa Biltemas portabla solpanel på 100 watt. Den borde ge en hel del om man vinklar den mot solen.
Problemet är att jag inte vet hur jag kopplar in den. När man läser på på nätet verkar det vara en djungel.
Vill inte riskera att skada batteribanken. (475 AH LiPo Super B)
Är det någon här på forumet som har erfarenhet ?



[mgbping]

Kolla på Husbilsvloggen (Fredrik) har en film på installation av portabel solpanel.
Har gjort enl. hans film.



[Håkan]

Enklast kopplar du in den portabla solcellen med en egen regulator direkt mot batteriet. Då slipper du bry dig om vad dina andra solceller har för spänning och effekt. Regulatorn ska då ha Li kurva som tex Victron som är ställbar.
Den regulator som är med från Biltema skulle inte jag använda till Li batterier.



[Kentx]

Enklast kopplar du in den portabla solcellen med en egen regulator direkt mot batteriet. Då slipper du bry dig om vad dina andra solceller har för spänning och effekt. Regulatorn ska då ha Li kurva som tex Victron som är ställbar.
Den regulator som är med från Biltema skulle inte jag använda till Li batterier.

Vill helst se vilken laddning jag har på batterierna. Då måste väl strömmen gå genom ordinarie regulator?



[Håkan]

Nej du behöver bara koppla in den nya regulatorn på samma sätt som den befintliga så den hamnar före shunten.



[mgbping]

Vill helst se vilken laddning jag har på batterierna. Då måste väl strömmen gå genom ordinarie regulator?

I regulatorns app ser du batteri volt och watt och amp som panelen ger. Att se helheten är väl Victrons smartshunt ett bra alternativ.



[Kentx]

Skulle man inte kunna koppla förbi Biltemas PWM-regulator och koppla in trådarna på samma ställe som solcellerna på taket är kopplade i bilens regulator?



[Håkan]

Då måste du veta vad dina paneler har för spänning och om de är parallell eller serie kopplade. Om du har under c:a 21V på solarmodulens ingång så är de parallellkopplade och då kan du koppla den portabla panelen direkt på solcellsregulatorn.
Är spänningen högre så är de seriekopplade och då måste de antingen kopplas om till parallellt eller så är det en separat regulator som behövs.



[Kentx]

Jag ska mäta och se vad jag får.
Om jag lägger in direkt på batterierna från en separat regulator, så stämmer väl inte visningen på bilens panel m.a.p. laddstatus?



[muskatten]

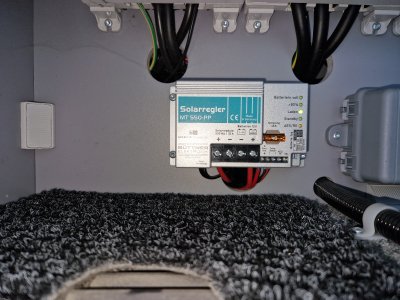

Jag och en kompis monterade dessa uttag på lämpligt ställe, en på varje sida om hb,. Drog kabeln sen direkt till regulatorn, där de andra solpaneler är inkopplad..
Nu är kopplingen permanent och kommer solen från vänster eller höger, så är det att bara plugga in...

Alla värden hamnar nu på samma ställen

Blue sea 12v dash-uttag - vit

Utforska vår fiskeredskapsbutiks breda utbud av utrustning: downriggers trollingmotorer, delar från Minn Kota , Walker Scotty , Cannon och mer. Bra erbjudanden på fiske och båttillbehör.

se-fish307.glopalstore.com



[kenjon]

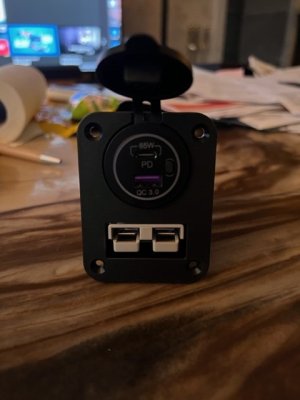

Jag tycker cigguttaget är en rätt dålig kontakt med stor risk för glapp. Jag har gått över helt till Anderson 50 A. På bilden även med USB-A och USB-C.



[mgbping]

Jag tycker cigguttaget är en rätt dålig kontakt med stor risk för glapp. Jag har gått över helt till Anderson 50 A.

Vi har valt Andersson kontakten.



[T&M]

Om man enbart har Biltemas 100w, kan man koppla den direkt på batteripolerna?



[muskatten]

Jag tycker cigguttaget är en rätt dålig kontakt med stor risk för glapp. Jag har gått över helt till Anderson 50 A. På bilden även med USB-A och USB-C.

Jag har inte märk detta på dessa ut/in tag... De är ju chomad mässigt eftersom de skall klara utomhusmiljö...
Sen kör man inte alla panelerna via dessa uttag... Så max A blir ju bara 5-10A..



[Montreal]

Jag tycker cigguttaget är en rätt dålig kontakt med stor risk för glapp. Jag har gått över helt till Anderson 50 A. På bilden även med USB-A och USB-C.

Jag använder de här:

DC12V 240W Car Charger Power Adapter EU Socket Connector Hella / DIN / BMW Plug | eBay

1 x EU Plug +1 x EU Socket. 1 x EU Socket. 1 x EU Plug to US socket. EU Plug Length: Approx. 1 x EU Plug. Power:240W Max. Durable Temperature Resistant Materials.

www.ebay.com

Tål 20A och sitter ihop ordentligt. Pluggen finns också vinklad när det är trångt.



[kenjon]

Japp, den är betydligt bättre än den amerikanska. Och tar mindre plats
