Hur beräknas kabel tjockleken mellan solpanel och MPPT regulator?

Traded

HBK Medlem
Inlägg
182
Kommun
Stockholm
HBK-Nr
9902
Medlemskap
2025
Hej,
Någon som vet hur man räknar ut erforderlig kabel area på det här exemplet?

2st 12 volt polykristalina solpaneler a’ 300 watt.
1st Morningstar Tri-Star TS-MPPT-45 regulator.

a. Kabel åtgång från solpanel nr 1 utgör fem och en halv meter.
b. Kabel åtgång från solpanel nr 2 utgör tre och en halv meter.
c. Kabel åtgång mellan MPPT regulatorn och batteribank utgör 50 cm.

Solpanelerna skall vara paralellkopplade eftersom de ger mer el vid skugga än vid seriekoppling.
Av vad jag förstår bör ovanstående uppsättning i de flesta klimat ge mer användbar el än vad en solföljande solpanel på 100 watt ger, och det för halva priset.
Någon som kan som kan svara på det här?


Traded

HBK Medlem
Inlägg
182
Kommun
Stockholm
HBK-Nr
9902
Medlemskap
2025
Sv: Hur beräknas kabel tjockleken mellan solpanel och MPPT regulator?

Esbjörn,
Hur skall 12 volts panelerna kopplas för att kunna användas till en 12 volts batteribank menar du?


Peter Lindblom

HBK Medlem
Inlägg
1.557
Kommun
Säter
HBK-Nr
10167
Medlemskap
2026
Sv: Hur beräknas kabel tjockleken mellan solpanel och MPPT regulator?

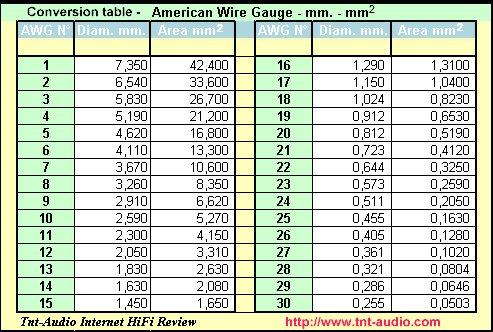

Program i all ära, dessa är bra att skriva ut och ha liggande.

Peter :)


Bilagor

  • 214047.jpg
    53,1 KB · Visningar: 200
  • nomogram_sv.jpg
    10,7 KB · Visningar: 26

JANKRO

HBK Hedersmedlem
Inlägg
6.018
Kommun
Norrköping
HBK-Nr
854
Medlemskap
2040
Sv: Hur beräknas kabel tjockleken mellan solpanel och MPPT regulator?

Esbjörn,
Hur skall 12 volts panelerna kopplas för att kunna användas till en 12 volts batteribank menar du?
------------------------------------------------------------------------------------------------------

Hej, ja som Esbjörn så vaket påpekar så är dina tilltänkta paneler, 24V´s paneler när man tittar på hemsidan.
Det innebär faktiskt att du kunde köpa Biltemas 4,5mm² dubbelkabel och ändå vara innom gränsen "det duger säkert"...........10 met. nr.84-543. 219:-

Angående din fråga om 12 volts paneler kontra 12 volts batteribank. 12 volts solceller ger ungefär 17 volt när de kopplas in i en regulator och räcker alltså till för upp till kanske 14.8 volts laddning av 12 volts batterier.
(24 volts solceller ger över 30 volt. och funkar också bra till 12 volt eller 24 volt batteribank med en MPPT regulator, O.s.v.)

M.v.h. JANKRO.
