Hej som nybliven HB ägare så är det många frågor till er som har mera erfarenhet.
När man kopplar in 230v i HB ska då inte indikeringslampan lysa på Dethleffs panelen ovanför 12vs knappen, det finns 230 i vägguttagen i bilen
Mvh
Thomas Ek



[Kjell1351]

Hej som nybliven HB ägare så är det många frågor till er som har mera erfarenhet.
När man kopplar in 230v i HB ska då inte indikeringslampan lysa på Dethleffs panelen ovanför 12vs knappen, det finns 230 i vägguttagen i bilen
Mvh
Thomas Ek

Jo det skall den. Men det är vanligt att ”diodlampan” för både 230V och 12V går sönder. Det går att byta dioder, antingen själv eller av någon firma. Har du garanti kvar på bilen så kontakta firman där du köpt bilen.



[Eken55]

Okej då blir det att skruva ner displayen.
Tack för det snabba svaret
Thomas Ek



[Kjell1351]

Okej då blir det att skruva ner displayen.
Tack för det snabba svaret
Thomas Ek

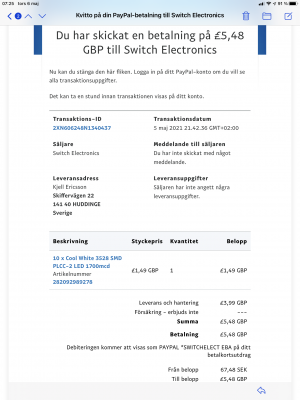

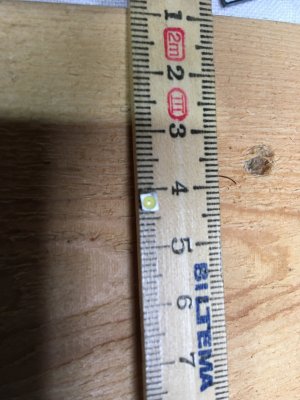

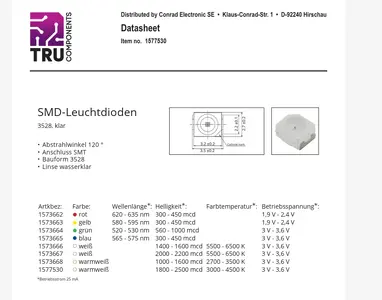

Om du lossar panelen så är det en av de här små ”rackarna” som du skall byta. Som du ser är de små och det gäller att montera + och - rätt annars lyser de inte. Jag köpte mina från företaget nedan.



[Eken55]

Tackar



[tony o nette]

Hej Thomas!
Hör gärna av dej i tråden hur du gjorde och om du lyckades.
Helst med bilder så att andra kan ta del av din reparation.
Nu har ju Kjelle föredömligt lagt in bilder så du kan väl skriva vilken panel
det gäller när du skriver hur du gjort.
Mvh Tony



[Kjell1351]

Lägger in lite bilder från mitt diodbyte om det kan vara till någon hjälp. Kompletterar med lite text till bilderna.


Observera - ta bort strömförsörjning på 230V och 12V innan arbetet påbörjas!

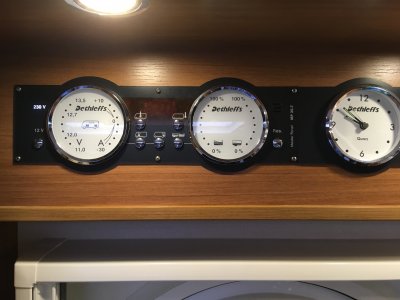

Så här ser displayen ut.

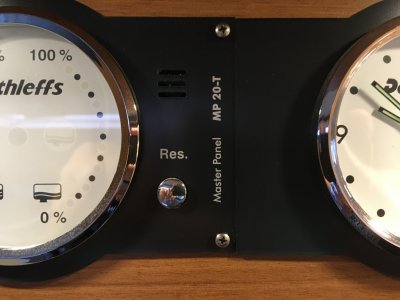

Här ser man vad den heter. Den sitter tillsammans med klockan till höger och är fastsatt med 6 skruv. Klockan sitter löst ihop med displayen så ta det försiktigt när ni lossar så att inte klockan åker i golvet.

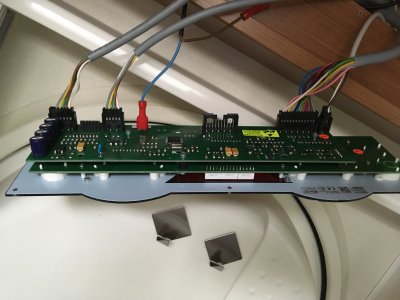

Så här ser displayen ut sedan den lossats. Ta gärna ett kort så ni vet var allt skall sitta. Lossa alla anslutningar.

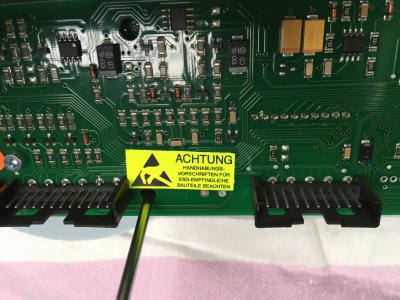

Lossa ett antal skruvar som håller ihop panelerna. Kommer inte ihåg exakt hur många det är men en gissning är att det är 8-10 st.

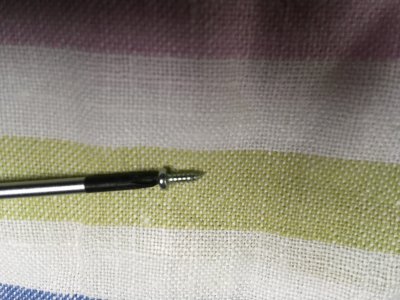

Så här ser skruvarna ut.

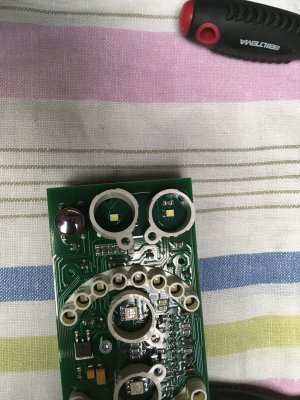

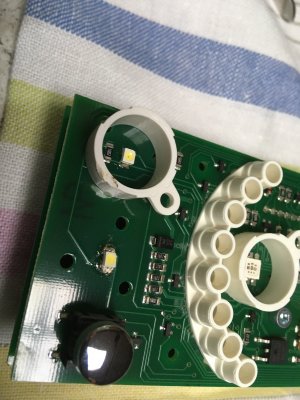

Inom respektive runt rör i den övre delen på bilden sitter lysdioderna, en för 12V och en för 230V. Snäpp loss den ring vars diod skall bytas eller ta bort bägge två för att få arbetsutrymme.

Se till att ha en liten lödkolv, lödtenn med lödpasta, pincett och ett förstoringsglas.
Titta genom förstoringsglaset hur lysdioden är monterad. Eller ta ett kort med mobilen och förstora upp bilden. Ena hörnan på lysdioden är lite kapad.
Fatta runt lysdioden med pincetten och värm på bägge sidor om lysdioden.
Montera den nya lysdioden på samma sätt som den gamla genom att löda fast en sida i taget samtidigt som ni håller den i ett stadigt grepp med pincetten. Här skulle det vara önskvärt att man har 3 eller 4 händer. Var försiktiga och håll lödkolven mot diodens ”lödbleck” och inte mot den vita kroppen.
Om allt gått bra är det bara att återmontera allt. Om det inte gått bra så får man vända sig till en specialist för att reparera skadorna.

Om man känner sig osäker eller aldrig har lött tidigare är mitt förslag att lämna in displayen till en specialist eller skicka den till Schaudt för reparation. Dom har den servicen. Instruktioner finns om man går in på deras hemsida.



[Kjell1351]

Kompletterade mitt förra inlägg med lite text.



[tony o nette]

Lödfläta och Isopropanolalkohol är också bra att ha tillhands.
Lödfläta för att ta bort överflödigt tenn vid borttagning av komponenter.
Isopropanol för att tvätta rent efter bytet så att inte det finns rester av lödpastan
kvar på kretskortet.

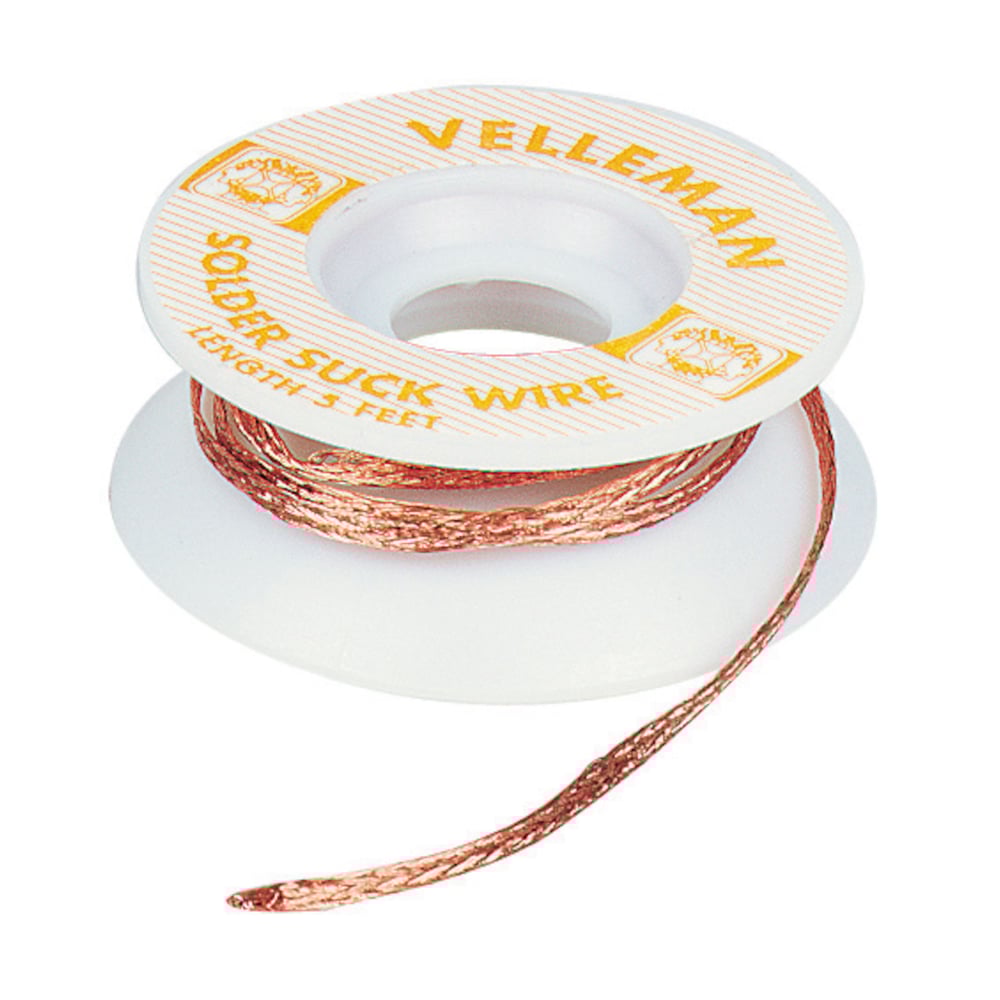

Luxorparts Avlödningsfläta - Avlödning

Suger effektivt upp överflödigt tenn och gör det enkelt att vid avlödning av komponenter. Innehåller flussmedel. Längd: 1,5 m

www.kjell.com



[Kjell1351]

Om du lossar panelen så är det en av de här små ”rackarna” som du skall byta. Som du ser är de små och det gäller att montera + och - rätt annars lyser de inte. Jag köpte mina från företaget nedan.

Svarar mig själv. Glömde skriva att mina lysdioder fastnade i tullen. Så ett tips är väl att köpa från företag inom sverige/eu för snabbare leverans.



[pelle_andersson]

Lägger in lite bilder från mitt diodbyte om det kan vara till någon hjälp. Kompletterar med lite text till bilderna.


Observera - ta bort strömförsörjning på 230V och 12V innan arbetet påbörjas!


Visa bilaga 215533
Så här ser displayen ut.

Visa bilaga 215534
Här ser man vad den heter. Den sitter tillsammans med klockan till höger och är fastsatt med 6 skruv. Klockan sitter löst ihop med displayen så ta det försiktigt när ni lossar så att inte klockan åker i golvet.

Visa bilaga 215535
Så här ser displayen ut sedan den lossats. Ta gärna ett kort så ni vet var allt skall sitta. Lossa alla anslutningar.

Visa bilaga 215536
Lossa ett antal skruvar som håller ihop panelerna. Kommer inte ihåg exakt hur många det är men en gissning är att det är 8-10 st.

Visa bilaga 215537
Så här ser skruvarna ut.

Visa bilaga 215538
Visa bilaga 215539
Inom respektive runt rör i den övre delen på bilden sitter lysdioderna, en för 12V och en för 230V. Snäpp loss den ring vars diod skall bytas eller ta bort bägge två för att få arbetsutrymme.

Se till att ha en liten lödkolv, lödtenn med lödpasta, pincett och ett förstoringsglas.
Titta genom förstoringsglaset hur lysdioden är monterad. Eller ta ett kort med mobilen och förstora upp bilden. Ena hörnan på lysdioden är lite kapad.
Fatta runt lysdioden med pincetten och värm på bägge sidor om lysdioden.
Montera den nya lysdioden på samma sätt som den gamla genom att löda fast en sida i taget samtidigt som ni håller den i ett stadigt grepp med pincetten. Här skulle det vara önskvärt att man har 3 eller 4 händer. Var försiktiga och håll lödkolven mot diodens ”lödbleck” och inte mot den vita kroppen.
Om allt gått bra är det bara att återmontera allt. Om det inte gått bra så får man vända sig till en specialist för att reparera skadorna.

Om man känner sig osäker eller aldrig har lött tidigare är mitt förslag att lämna in displayen till en specialist eller skicka den till Schaudt för reparation. Dom har den servicen. Instruktioner finns om man går in på deras hemsida.

Hej, jag har nu lossat panelen från husbilen och ser ut som dom även är fastlödda dom två kretskorten, är dom det eller är det bara pinnar som lossar när man tar bort skruvarna?



[Kjell1351]

Om det är lysdioderna du menar så är de fastlödda. Har försökt beskriva relativt noga hur jag gjorde.



[tony o nette]

Hej, jag har nu lossat panelen från husbilen och ser ut som dom även är fastlödda dom två kretskorten, är dom det eller är det bara pinnar som lossar när man tar bort skruvarna?

Du behöver ej ta isär korten från varandra.
LED som sitter på kortet är ytmonterade = lödningarna är på samma sida som komponenten,



[pelle_andersson]

Du behöver ej ta isär korten från varandra.
LED som sitter på kortet är ytmonterade = lödningarna är på samma sida som komponenten,

Så nu att det var urtag på kretskorten för att komma åt dom undre skruvarna.
