Inredning Demontera passagerarstol

[pelle_andersson]

Finns det någon här som har demonterat passagerarstolen för att komma åt bodelsbatterierna bättre.

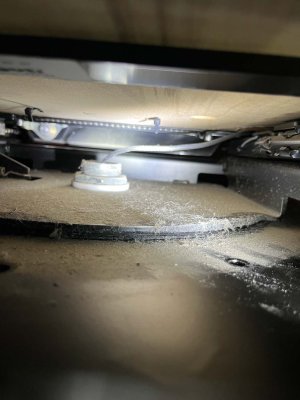

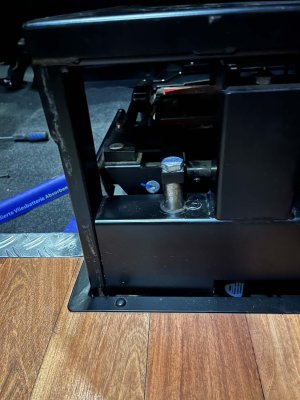

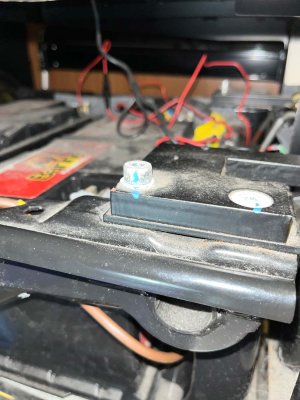

Jag har lossat skenan som sitter med 4-5 insexskruvar men sen vet jag inte mer vad som man måste lossa. Sitter en mutter mitt under stolen, se bild 2, som jag gissar att jag måste demontera. Sen är det några bultar till som jag är osäker på om jag ska ta bort Bild 1 och Bild 3. Det är en Dethleffs Globetrotter 7850 2013.



[fjelie]

Demontera de två insexskruvarna på bild 1 sen bulten på bild 3 som är 19 mm nyckel lyft stolen rakt upp



[fjelie]

Bild 3 misstänker jag är kabeln till stolsvärme



[pelle_andersson]

Bild 3 misstänker jag är kabeln till stolsvärme

Visst menar du Bild 2?



[Nicklas o Elisabeth]

Visst menar du Bild 2?

När jag tog bort våra stolar så var kablarna till airbag



[pelle_andersson]

När jag tog bort våra stolar så var kablarna till airbag

Airbag i stolarna eller vilka airbags?



[anki&lars]

.hej

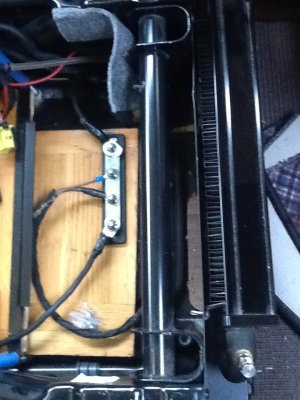

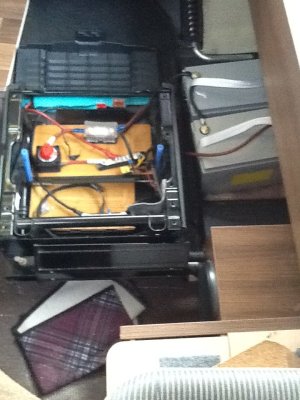

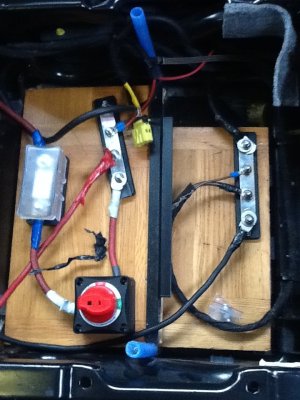

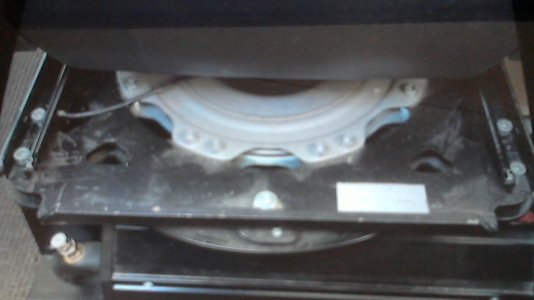

så här ser underredet ut på min stol 2013 . stolen har s-beltet i stolen. jag tar bort 1 bult fram varsin sida. och två bak varsin sida. då är stolen löss och kan lyfta eller tippa fram. på min sitter en gul koppling den kopplar jag bort. Det kan vara trångt att ta bort bulten så jag tar med en polygrip och lossar . Har batteriet i en låda nere i fotsteget.



[pelle_andersson]

.hej
så här ser underredet ut på min stol 2013 . stolen har s-beltet i stolen. jag tar bort 1 bult fram varsin sida. och två bak varsin sida. då är stolen löss och kan lyfta eller tippa fram. på min sitter en gul koppling den kopplar jag bort. Det kan vara trångt att ta bort bulten så jag tar med en polygrip och lossar . Har batteriet i en låda nere i fotsteget.

Okej, jag har inga bultar fram på min. Det som finns är dom i bifogad bild, bild_4.jpg och dom skruvarna under. Tror det är 5 eller 6 st i den runda skenan på denna bilden.



[anki&lars]

hej
Tror att det är snurrunderedet på bild . om du vrider stolen följer inte plattan med . Om du drar fram stolen så syns kanske skenan fäste med bultar. Bild 1 är stolen framskuten och då syns bultarna nästa är tillbaka
är det snurrenderede som syns på bif fil .https://campingaffaren.se/products/snurrkonsol-fiat-x250-fran-07-2006-forarsidan-med-forskjutning?variant=42522923630845



[pelle_andersson]

Den är nog mer lik denna. Sportscraft Fiat Ducato x250 VD PS Swivel Console for sale online | eBay



[Per P]

Airbag i stolarna eller vilka airbags?

Närvarokännare till Airbagen sitter ofta i stolens underkant.
Mvh Per



[anki&lars]

hej
När jag tar bort stolen följer snurreplattan med. På länken du visar. bilden visar bult hålen i den undre delen kolla på dom.

2:a bodelsbatteriet krockar med stolsfästet

Hej! Har satt i ett extra bodelsbatteri, framför det gamla. Ser ut som platsen är avsedd för det, sitter ett par cm högre för att vara i våg. Fästet som batteriet är fastsatt med har en fläns på andra sidan som även den är ett par cm högre och passar perfekt på batteriet. Nu till problemet...

www.husbilsklubben.se



[anki&lars]

hej

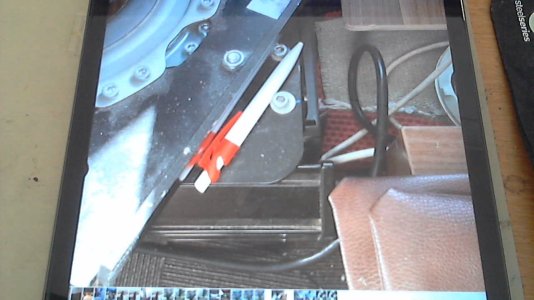

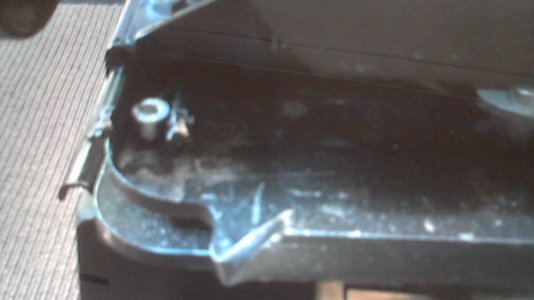

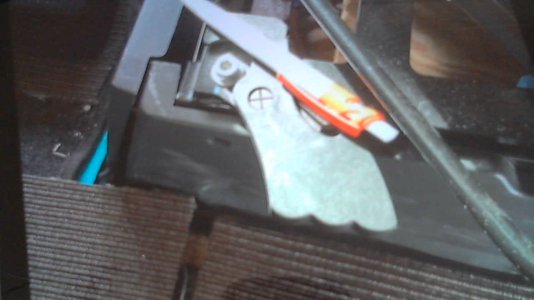

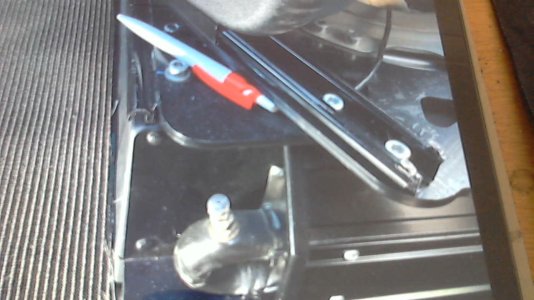

har tagit nya bilder där stolen är vriden kolla där pennan ligger där är mina bultar som tar bort hela stolen. Första bild är v- bak två st bultar den är svår prova med polygrip vid pennan nästa är v -fram och höger bak finns höger fram totalt 6 bultar



[pelle_andersson]

hej
har tagit nya bilder där stolen är vriden kolla där pennan ligger där är mina bultar som tar bort hela stolen. Första bild är v- bak två st bultar den är svår prova med polygrip vid pennan nästa är v -fram och höger bak finns höger fram totalt 6 bultar

Ser inte ut att vara likadan stol.



[pelle_andersson]

Jag tog bort 7 skruvar, 3 på varje sida och rn för dämparen, och lyfre stolrn rakt upp. Lossnade ett kullager som jag går fixa senare.
