DC-DC laddare

[Zappa59]

Hej
Kan någon förklara skillnaden mellan isolerade och oisolerade DC-DC laddare?

/Åke



[Globetrotter]

Hoppas denna länk hjälper dig.

https://www.digikey.se/sv/articles/use-isolated-dc-dc-converters-with-embedded-transformers-to-ease-assembly

Isolerad har separata - poler. Används med fördel om man har känslig elektronik.



[Håkan]

I en husbil är minussidan oftast ihopkopplad mellan bil och bodelsbatterier. Då är det ingen vits med en isolerad DC-DC utan en oisolerad fungerar bra. Även en isolerad fungerar men det blir ingen isolation eftersom minussidan ändå är hopkopplad.



[KawaMal]

I en husbil är minussidan oftast ihopkopplad mellan bil och bodelsbatterier. Då är det ingen vits med en isolerad DC-DC utan en oisolerad fungerar bra. Även en isolerad fungerar men det blir ingen isolation eftersom minussidan ändå är hopkopplad.

Hoppkopplingen på minussidan är väl enkel att ta bort? Jag kan inte komma på någon enda komponent i bodelens elsystem som skulle vara chassijordad i min bil förutom batteriet och det är ju lätt ändrat om man skulle vilja ha isolerat system.

Edit: Jo, i original har förstås EBL gemensam jord för bil- och bodel. Men den har jag degraderat till enbart säkringscentral.



[PeterK]

Hoppkopplingen på minussidan är väl enkel att ta bort? Jag kan inte komma på någon enda komponent i bodelens elsystem som skulle vara chassijordad i min bil förutom batteriet och det är ju lätt ändrat om man skulle vilja ha isolerat system.

Kanske EBL?



[Zappa59]

Hoppas denna länk hjälper dig.

https://www.digikey.se/sv/articles/use-isolated-dc-dc-converters-with-embedded-transformers-to-ease-assembly

Isolerad har separata - poler. Används med fördel om man har känslig elektronik.
Visa bilaga 231053

Hej igen
Jag är ute efter att byta min originalmonterade DC-DC som är inkopplad enligt bild. Jag vill montera en Victron istället då andra prylar jag har är Victron. Tolkar jag det hela rätt att jag ska ha en isolerad?



[Seppo Honkanen]

Hej
Kan någon förklara skillnaden mellan isolerade och oisolerade DC-DC laddare?

/Åke

I en husbil där all jord är ihopkopplad spelar det ingen roll vilken typ som används då all "minus" är gemensam. I en båt däremot vill man ha en galvaniskt skild minus emellan "motorsida" och landsströmssida för att minimera galvaniska strömmar som kan orsaka korrosion.



[Globetrotter]

Hej igen
Jag är ute efter att byta min originalmonterade DC-DC som är inkopplad enligt bild. Jag vill montera en Victron istället då andra prylar jag har är Victron. Tolkar jag det hela rätt att jag ska ha en isolerad?

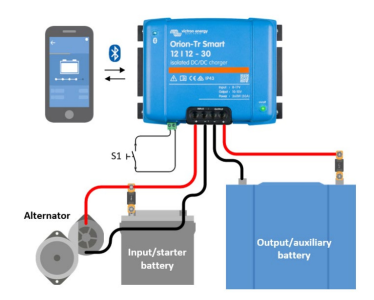

Visa bilaga 231080

Ja, här har man valt att avskilja fordonets elsystem och byggt ett separat för påbyggnationen.
