Bygga cnc router

[F.d. 53078]

Sv: Bygga cnc router

Snyggt bygge.
Det är det jag försöker att säga, för hobby så behöver man inte lägga ner en massa pengar på hög presicion skillnaden är inte så stor som vi kan se.

Vill man ha en stor maskin som jobbar hela dagen då är det annat.
Att jag med min maskin lägger ned så mycet pengar på nogrannheten är att jag måste räna med tid och att jag vill kunna använda maskinen tll att mäta med.
Har inte räknat vad den kommer att kosta, men det ligger någonstans på 5000€ om man inte räknar in mjukvaran.

Som jag har skrivit innan så har jag sett fräsar för bara några 100 lappar som fungerar utmärkt. Det vanligaste och bästa är att köpa en liten hobbyfräs och sätta motorer till om man nu vill fräsa mycket metall.
Att det är glapp i ledskruvarna skall man inte vara rädd för, drivprogrammen klarar detta och tar hänsyn till ett fast glapp.

Mac 2-3 har jag använt och det är nog det vanligaste programmet bland hobbymaskinerna med en massa plugin och möjligheter med 3D probe mm.
Jag ser det bara lite komplecerat för en nybörjare. Ett annat problem är okså PLT filer direkt till Mac3 man måste använda LasyCam.
Använd gärna samma tråd om ditt bygge



[F.d. 53078]

Sv: Bygga cnc router

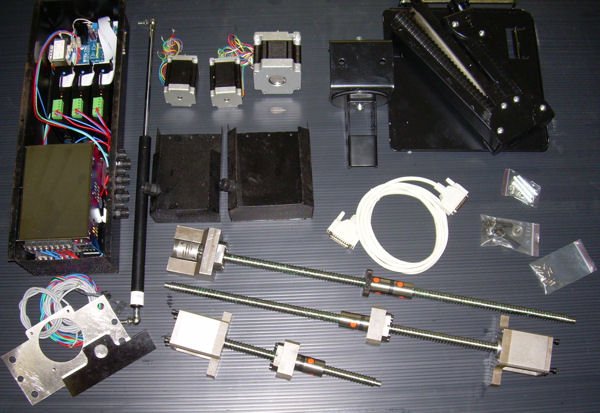

Det finns massor av företag som säljer färdiga kompletta KIT till att bygga sådana här små maskiner. Det varierar i kvalité och pris. här är att smakprov.
Ebay är mycket bra där ser man priset och kan jämföra. Fördelen med att köpa allt färdigt är att man inte behöver svarva ledstängerna och allt passar med varandra.
till Bror så har jag en idé att bygga en stor maskin mycket billigt för träarbeten.



[bror.axelson]

Sv: Bygga cnc router

Hej Juan,
tack för att du tänker på mig.
Just detta med CNC maskiner tilltalar mig mycket. Har idag bara en gammal fräsmaskin och en mindre svarv som jag får veva för hand.
Renoverar ju en gammal Hudson bil från 1930 och till denna renovering har jag använt min lilla mekverkstad i Spånga till att göra viktiga arbeten. Lister, ornament mm. Har dock tillverkat bussningar,ventillyftare, bultar, hällare reglagen mm i mina gamla maskiner med gott resultat.
När jag väl är klar med husbilsrenoveringen så skulle jag mycket väl kunna tänka mig att tillverka och använda en CNC maskin för både metall och trä.
Följer detta med stort intresse och super in alla kunskaper som delges här.
Trevlig kväll
Hälsningar Bror



[F.d. 53078]

Sv: Bygga cnc router

Din Hudson kräver en manuell maskin det är hantverk och unika saker.
Var idag och tittade på en hästvagn ifrån 1823 som hade fjädringen nedkörd.
Det enda sättet att reparera är att använda samma material och metoder som fabriken som en gång tillverkade denna klenod. Nog om det.
I ditt fall skulle du behöva 2 maskiner, den du har med ett CNC kit och en annan som jag skall beskriva hur man kan bygga mycket billigt för att fräsa plast trä och andra lättare material. Glöm inte att man med lätta material kan man göra gjutformar till att gjuta Alumnium, brons mm. Jag menar att man kan fräsa direkt i gips och sedan smälta ned gammalt aluminium. Eller köpa en säck med gjutsand. Mycket användbart vid renovering av gamla MC och bilar.
Ett annat användningsområde är att man an göra mallar till plastlaminat som man värmer över mallen och suger med vacum dammsugare.VACUUM FORMING - YouTube



[F.d. 53078]

Sv: Bygga cnc router

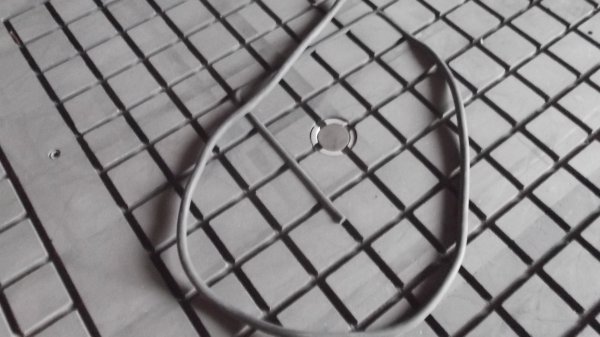

Vacumbordet på normala maskiner är som på bilden med en plugg som man skruvar bort och seda sätter en gummilist i spåren mellan fyrkanterna och sedan en masonitskiva åvanpå gummilisterna. Vacumet suger så kraftigt att masoniten sugs fast i bordet och allt som du lägger fast i på masoniten sugs fast. Detta är mycket bra när man skall fräsa i plåt eller plastskivor. Problemet är att vakumsugen väsnas förfärligt och är väldigt stor energislukare. Motor är på 15 hk till denna maskinen 1.5m X 3m Och den stora maskinen 28hk.

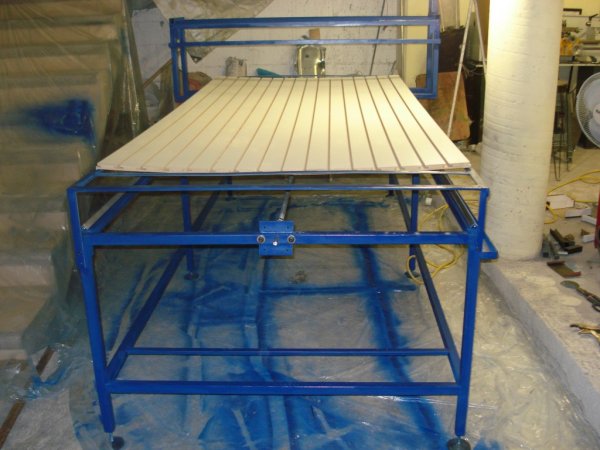

På min maskin kommer jag att göra bordet likadant fast i aluminium. I mitten av varje fyrkant så kommer jag att borra ett hål och gänga på så sätt är det lätt att fästa saker på bordet. Och man kan använda vacum om man nu behöver. Vacumpumpen behöver inte vara så stor är den mindre så tar det en stund innan materialet sugs fast.
På min lilla micromaskin har jag gjort ett vakcumbord av en liten kylkompressor den använder jag till att fräsa kretskort med 150 x 100mm.
Jag vet att det finns dom som använder en liten akvariepump till dessa små maskiner.



[F.d. 53078]

Sv: Bygga cnc router

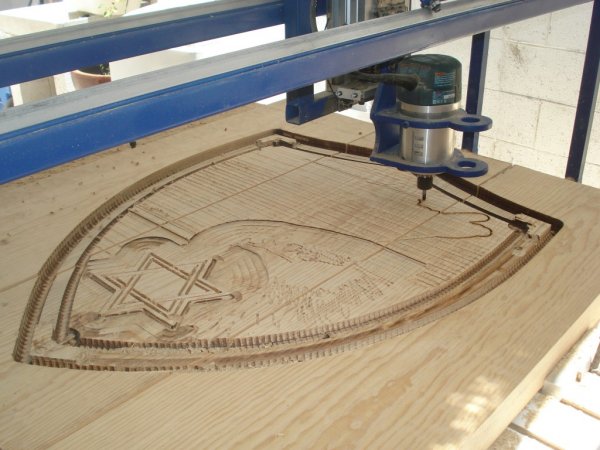

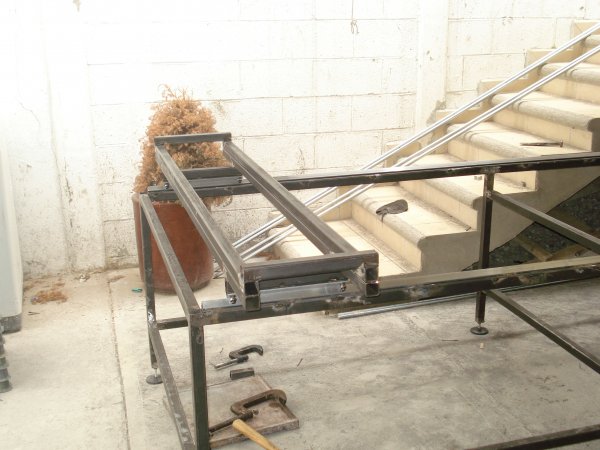

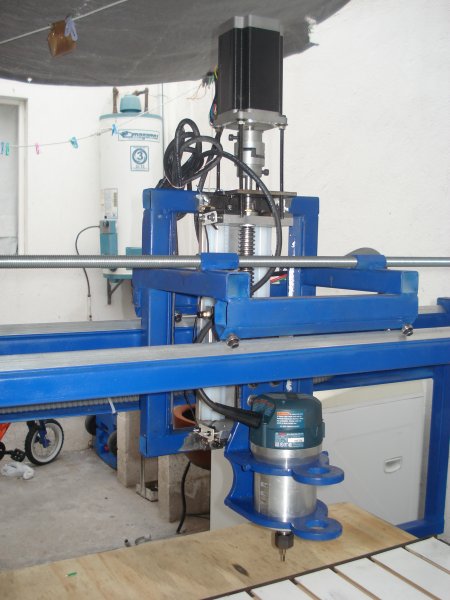

Igår pratade vi om att bygga en maskin för trä och och mjukare material

Dessa maskiner fungerar på samma sätt fast materialet kan vara av t.ex trä.
Man har inte samma belastning, men här gäller oksä att dom skall vara robusta.
Vad som är dyrt är glidskenor och ledskruvar av hög nogrannhet. Nöjer man sig med en mm som presicion så kan man själv enkelt tillverka någon typ av glidskenor. Vanligt är att man tar ett rör och sätter fast tre kulager runt röret och på så sätt får enbra glidskena. Det finns kulager med ett svarvat spår som man kan fästa på en v skena. här kommer några bilder på en maskin som inte har kostat många kronor. Lägg märke till att Z axelns ledskruv är en riktig ledskruv. Korta ledskruvar kan man få tag i billigt.

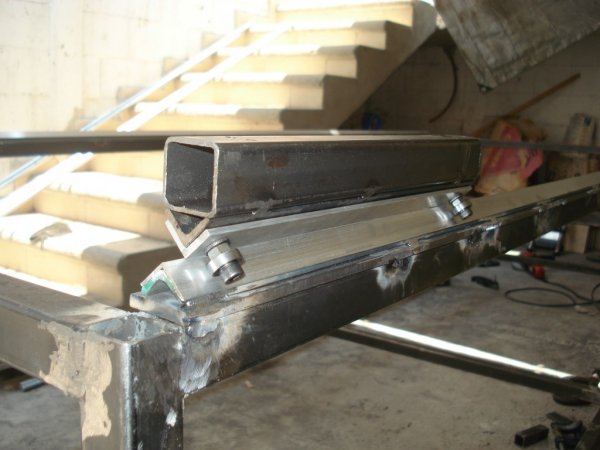

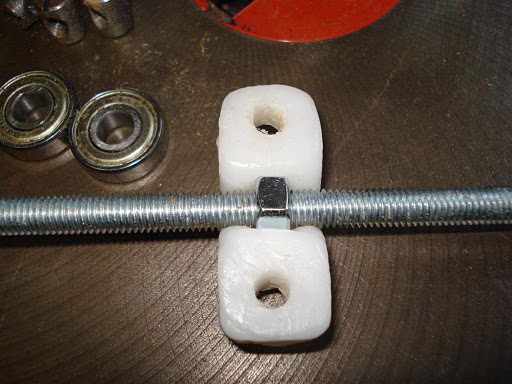

Om vi tittar på sista bilden, kulagret så är det en god idé att använda dessa på var sin sida av en T profil det ger en ganska stark och vibrationsfri skena.

Till den kortare Z axeln har jagsett att många använder Lådskenor den dyraste modellen med kulor. Så visst går det at bygga en billig maskin.
men jag tror att dom här billiga byggena hamnar snart i soporna och ett nytt bättre byge är på gång. Ett bra sätt att lära sig på.



[DeVille]

Sv: Bygga cnc router

till Bror så har jag en idé att bygga en stor maskin mycket billigt för träarbeten.

Bror har jättestor plånbok, inga problem där.
Men JAG däremot behöver en större maskin billigt

Skämt åsido, vad menar du med billigt och vad pratar vi om för storlek?
Har du bra kontakter på stegmotorer och kulskruvar alt trapetzer?

/DeVille



[bror.axelson]

Sv: Bygga cnc router

Frågetecken.....?????



[F.d. 53078]

Sv: Bygga cnc router

Bror har säkert en stor plånbok..
Men den är nog tom nu när han har betalat omborrning av motorblock.

Stegmotorer:

Du behöver 3 stegmotorer, nätdel, driver för motorerna, dom skall vara överdimentionerade. plus att du behöver ett Break out card för din LTP utgång till datorn.
Mellan motorerna och skruvaxelnså behöver du en koppling.

Storleken på motorerna är svårt att säga om man inte vet storleken av maskinen, utväxlingen och hastigheten.

Enstor maskin som du vill ha kräver naturligtvis stora motorer.
Om du är tålig så bevaka Ebay där kan du finna mycket prisvärda aktioner. http://www.ebay.es/itm/4Axis-Nema-2...246?pt=LH_DefaultDomain_0&hash=item1e6934fd2e Standarden av dessa motorer NEMA National Electrical Manufacturers Association Det är den mekaniskafastsättningen som menas och har inget med motorn styrka att göra styrkan mäts i torque i olika enheter Nm eller Kg/Cm . Anledningen till att det är vanligt med 4 motorer är att ofta används det tvä motorer till X axelnsom väger mycket mera.
Nackdelen är att dessa motorer kommer i ofas efter att ha jobbat ett tag och tappat pulser och måste justeras före varje jobb.



[Jack E]

Sv: Bygga cnc router

Hej igen Juan !

Har haft dåligt med tid att ägna mig åt detta projekt. Företaget går i första hand.
Hr funderat mycket på att bygga en fräs maskin, som jag både kan göra lite större skyltar på och även tillverka stans verktyg på. Behöver nog gå ner lite i storlek, ex vis till 600x800 mm.
Har uteslutet vacum bord. Blir det stabilt nog att använda aluminium bord med T-spår och går det att fästa ett maskin skruvstycke ordentligt ?
Sedan tror jag att noggranheten bör vara 0,01 mm. Rätta mig om jag har fel.

// Jack



[jasno]

Sv: Bygga cnc router

I stället för et Break out board kan jag rekomendera en Smoot stepper som även gör att man använder USB utgången istället och avlsatar Datorn. Jag har en Smooth Stepper kopplad till en Gecko G540 som styr 3 axlar. Den kan styra 4 axlar. Jag har även två av mina gamla styrkort liggande som jag använde innan Geckon.



[peter nilsson]

Sv: Bygga cnc router

Här är adressen till ett forum där många bygger sina cnc.
Svenska ElektronikForumet • Index



[F.d. 53078]

Sv: Bygga cnc router

Jack

Ett vakumbord kan du alltid komplementera med efteråt likaså skruvstycke.
Det viktiga är at det inte bygger mycket på höjden så att du missar den värdefulla Z längden. Vakumbordet är väldigt bekvämt i en seriepruduktion när det skall gå fort, men till en hobbymaskin så har man tid till att spänna fast prylarna.

När det gäller nogrannheten så är det upp till var och en vad man behöver och skallanvända maskinen.
Hög nogrannhet och ett billigt pris är inte kompatibelt, Högtoleranta pryla kostar mycket pengar. 0.01mm av hela maskinens tolerans det är bra mycket bra och dyrt.
Tänk att du köper en ledskruv med denna tolerans sedan lager plus motorfäste vardera med samma tolerans nu är du uppe i en helt annan tolerans.

När det gäller Break out kort så finns det massor av alternativ som Jasno nämner Integrerade kort med USB som man kopplar motorena direkt till O.S.V. Men jag föredrar att ha allt separerat dels av reparationsskäl och dels av uppgradering. Jag kan byta ifrån steppmotorer till servomotorer.
Man kan lättare koppla in olika tillbehör och en 4e motor mm. Idag så är det nog bäst att satsa på ett breakoutbord som har USB ingång och som är gjort för CNC maskiner.
Det går inte med en printeradaper USB till LTP dom har inte samma funktion och dessutom så kan inte varken MAC3 eller WINPC NC kommunicera med ett sådant här kort.



[Jack E]

Sv: Bygga cnc router

Hej Juan !

Mina funderingar är nu runt, antingen en beg. mindre fräs. Har tittat på tre st. på blocket i Sverige. Blocket.se - Sveriges största Köp & Sälj marknad . En Storebro Combi Mill, Bänkfräs ZX45, Nisse i Insjön, alt. Bänk fräs maskin DSMD25V. Detta är ju små maskiner som man med steg motorer väl borde kunna konvertera till CNC maskin.
Detta med tanke på att det är stabila maskiner, som passar bra till att fräsa mindre stansverktyg med. Juan jag kommer säkert att behöva din hjälp med att förverkliga detta. Vad tror du ?

Passar på att önska Dig & din familj God Jul & Gott Nytt År !


// Jack



[F.d. 53078]

Sv: Bygga cnc router

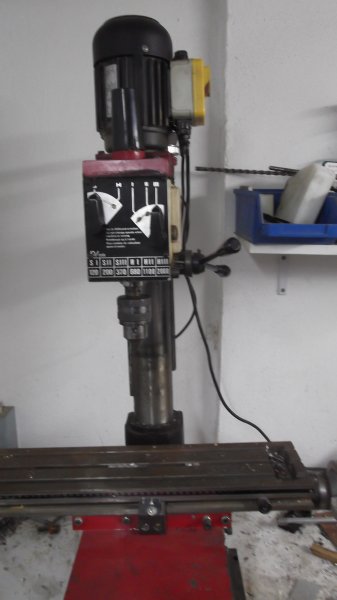

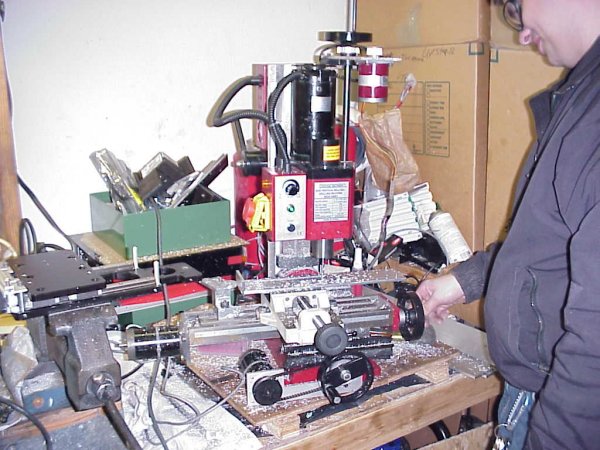

Jag hade samma funderingar som du för Ca 10 år sedan och köpte en ny EMCO bänkfräs. Faktiskt en liten rolig maskin. Jag köpte 3 kraftiga steppmotorer och tillverkade remreducering.
Sedan upptäckte jag att jag skulle behöva byta ledskruvarna till några med bättre precision O.s.v. Det var då som jag började att bygga en helt ny maskin nu blev den ganska stor 5 X 3 meter. Jag behövde sitta och lära mig framför datorn hemma så då köpte jag en proxxon och satte motorer till.Nu skall jag äntligen bygga den maskin som jag skulle ha byggt från början. Nu använder jag maskinen manuellt utan motorer.

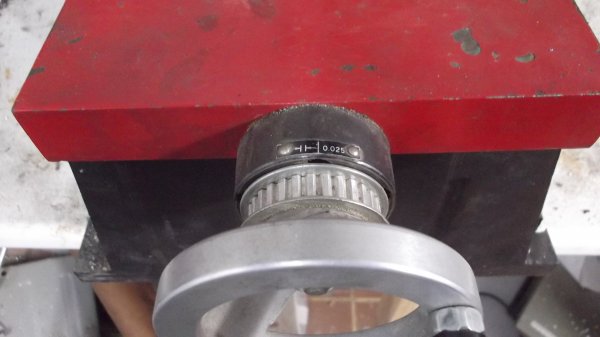

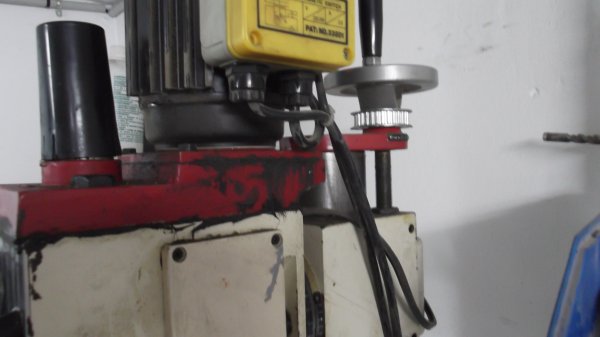

Se bilderna.

Visst kan det vara bra med en bänkfräs starka maskiner, men dom har oftast mycket glapp i ledskruven. Så dom måste bytas sedan är dessa maskiner mycket tröga i rörelsen så det behövs kraftiga motorer speciellt Z axeln som kan väga mycket.
Skall du fräsa stål och järn så är detta en bra idé.
Det är självklart att jag hjälper dig med vad jag kan.



[F.d. 53078]

Sv: Bygga cnc router

Jag har själv byggt en liten CNC maskin.
Så jag tänkte på att det inte är alla som vill/kan lägga +100000 kr som ett sådant här bygge kostar.
/DeVille

Du tjänar ju in maskinen, som reklamen säger när dom sänker priset på en vara "Du tjänar X kronor"
tänkså mycket man kan tillverka med denna maskin och reparera.

Själv kommer jag att "tjäna nästan 3.500.000$"

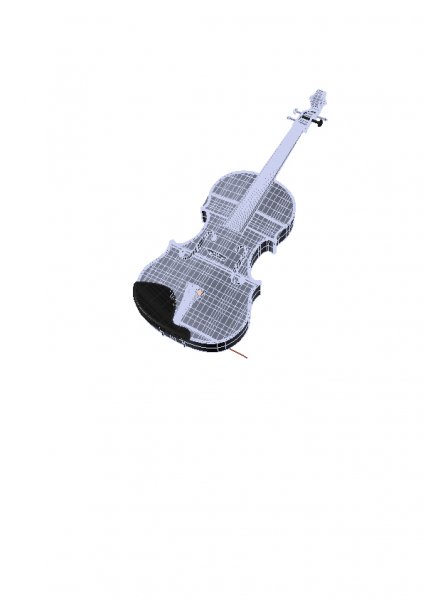

Istället för att köpa en Stradivarius på auktion i New York, så ritar man upp en och börjar fräsa ut del efter del. Kostnad en träplanka och 4 strängar max 150€. Jag "tjänar altså 3.499,850$"

Kanske inte, men jag vill bara visa hur användbar en sådan här maskin är. Och att man faktiskt snart tjänar in den.
I det här falet så kommer jag att tillverka en 5/4 violin. Sedanfår vi se om den kommer att låta som en Stradivarius eller att jag får elekrifiera den.



[F.d. 53078]

Sv: Bygga cnc router

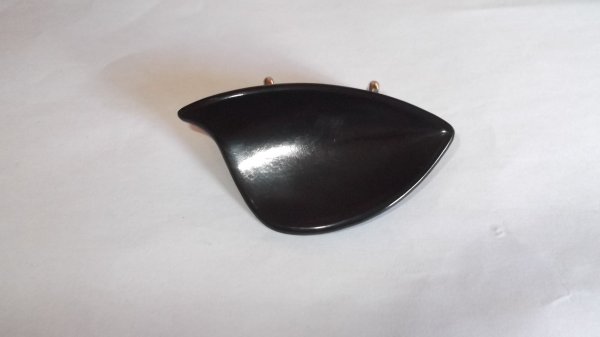

Har igår kväll gjort haksyddet, lite modifierat och mindre.
detta finns inte på Stradivarus violiner men bekvämt.

Trät är en bit Iroko som blev över ifrån min husbuss.

Svart och slipad med maskin. ja kan naturligtvis inte tillverka ett gammalt gediget instrument med maskinen, vill bara komma till den punkten att man kan reparera, tillverka och uppfinna Oändligt med saker. Kommer nu att börja med dom mallar som behövs för att böja trät. Troligtvis kommer violinen att låta som en misshandlad katt, men man lär sig en massa och den kanske duger som dekoration.
Att dominera program som Rhino eller Solid Works är faktiskt inte så kompliserat med dom tutorials som fins på youtube. Det är bara att börja studera och ladda ner demo på dras officiella sida. Modeling tools for designers

Nu åker jag iväg för helgen Och öskar er alla en God jul med massa god mat och lagom med Glögg



[Jack E]

Sv: Bygga cnc router

Hej Juan !

Har funderat mycket under Jul och Nyårs helgen och kommit fram till att jag sitter nöjd med det jag har på gravyr sidan. Jag drar mig ur detta projekt.
Det blir mer över till att köra med husbilen ner i europa, vilket jag och min fru ser fram mot. Lycka till med dina projekt framöver och med besiktning av din mycket fina husbil. God fortsättning på det nya året !

// Jack



[F.d. 53078]

Sv: Bygga cnc router

Drar igáng denna tráden igen. (Om det finns intresse) Mánga husbilsägare kontaktar mig och har tillverkat mánga delar till husbilar.
Den CNC routern som jag byggde tvingade en kund mig att sälja till honom.
Sá nu bygger jag en ny, lite annorlunda med 3D printer och laser.

Violinen blev inte som en dyr stradivarius, men inte heller som en billig skolviolin. https://www.youtube.com/watch?v=Twg-OeiaodU. Violinen blev inte heller sá billig. Trädelarna som skall vara torkade i nágra ár kostade en rejäl slant. Lack, mm. Och máste erkänna att en Luthier fick hjálpa mig. Tillslut sá blev det ett köp av en ny "Stradivarius Siracusa Wang"

Nu háller jag pá att tillverka nágra elektriska violinersom kommer att vara mycket speciella. Trádlösa med inbyggd MP3/MIDI player..

Du som har en Idé om nágonting som kan fräsas till husbilar. reparation eller en speciell sak till din husbil. Kom med idén här sá att alla kan ta del av den.

Vad saknar husbilar som inte finns att köpa ???



[F.d. 53078]

Sv: Bygga cnc router

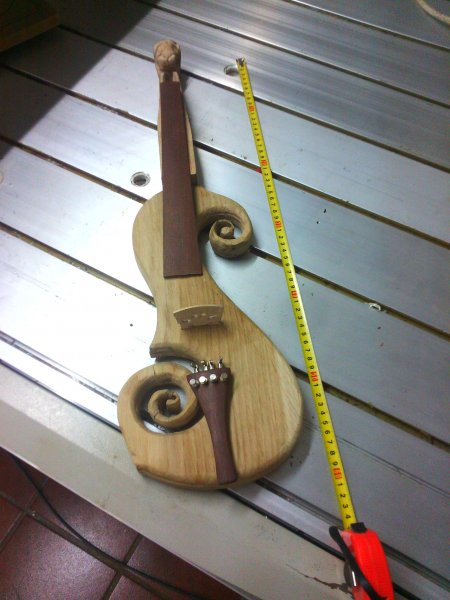

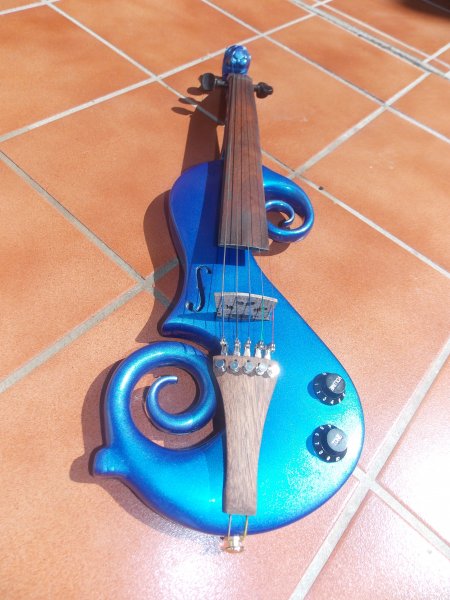

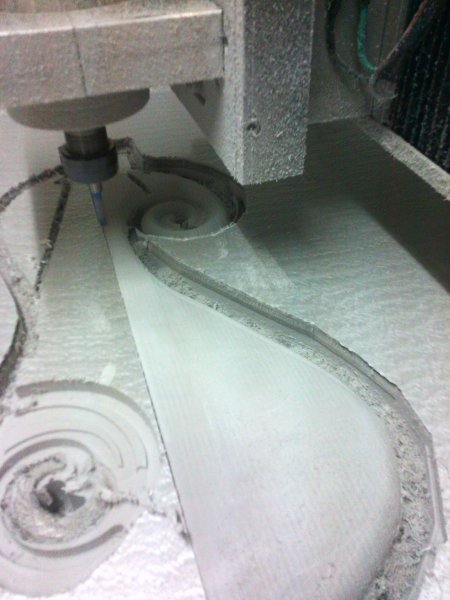

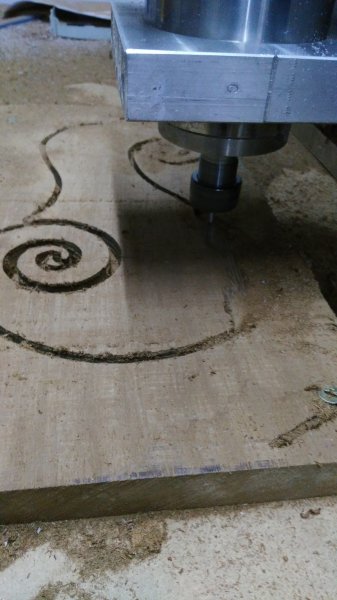

Maskinen har nu jobbat med en elviolin

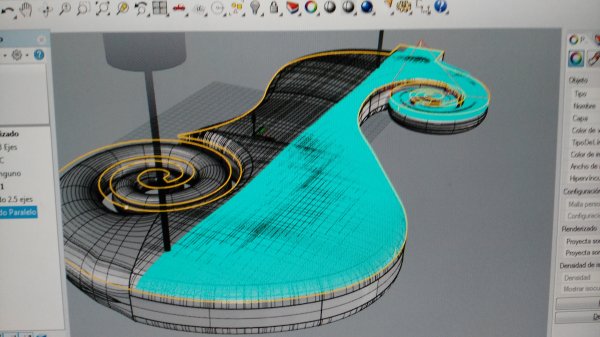

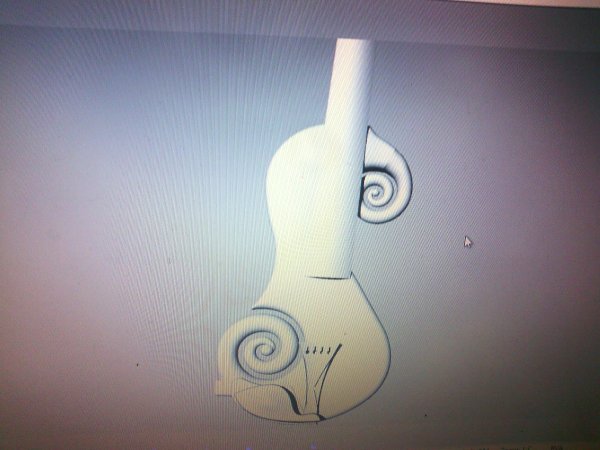

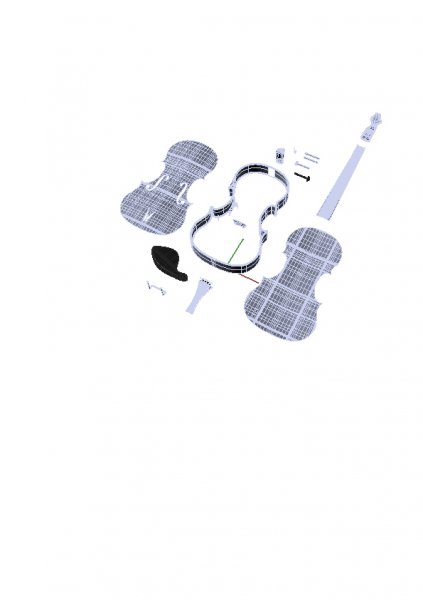

Först en design i Rhino i 3 D och sedan i ett CAM program som visar hur man vill att maskinen skall jobba. Sedan är det bara sätta fast en träbit och láta maskinen fräsa som CAM programmet har visat. Det är viktigt att prova hastigheter och djup sá att fräsarna inte blir varma eller gár i fel hastighet. Dá brukar jag fräsa i en bit isolerings skum. Dá fár man en god uppfattning om hur det blir.
När det gäller trä sá máste hastigheten vara ganska hög annars sá blir friktionen hög och värmen stiger
