Bord med utdragbar skiva

[JonasS]

Tyckte bordet i vår La Strada Avanti Eb var lite för stort och i vägen både när man förflyttade sin lekamen mellan framsäten och bakåt och när man gick omkring och spankulerade i bilen. Började skissa på ett mindre bord med en utdragsskiva och försökte få igång ingenjörsdelen av hjärnan att börja jobba. Kravet var att utdragsskivan kom i nivå med stora skivan och att det ska vara lätt att använda. Efter en del tester med kartongprototyper så är bordet nu i stort sett klart. Skivorna är gjorda av 6mm kompaktlaminat med vit yta. Kompaktlaminat liknar bakelit och är inte helt lätt att bearbeta, man måste använda hårdmetallverktyg. Det tungt och mycket starkt, vattentåligt, dyrt och används oftast i offentlig miljö. Konstruktionen under är av 9 resp. 16mm björkplywood, starkt men tungt. Totalvikten ligger på 6-7kg vilket är lite mer än originalbordet. Har planer på att banta konstruktionen med ca 0,5kg men sedan går det inte mer utan att stabiliteten äventyras.
10 sekunder film på Youtube om hur det fungerar:
https://www.youtube.com/watch?v=OFmbS1a7IZ4

[youtube]OFmbS1a7IZ4[/youtube]

Översta bilden visar hur mycket mindre den nya skivan är.

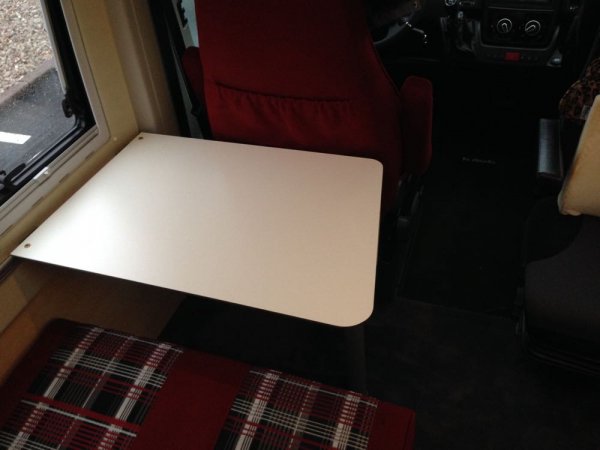

Mittersta bilden, bordet på plats.
Nederst, tilläggskivan utfälld.



[JonasS]

Sv: Bord med utdragbar skiva

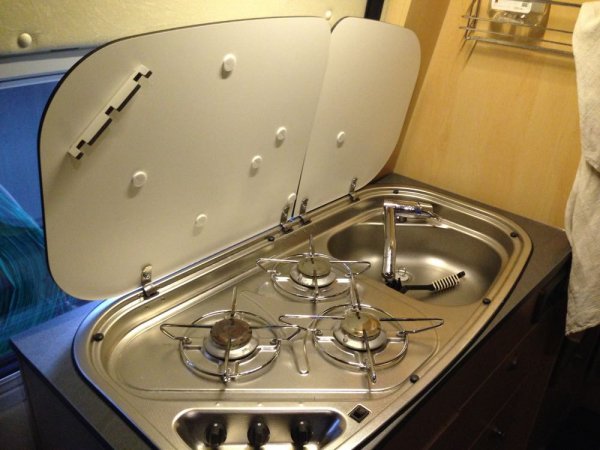

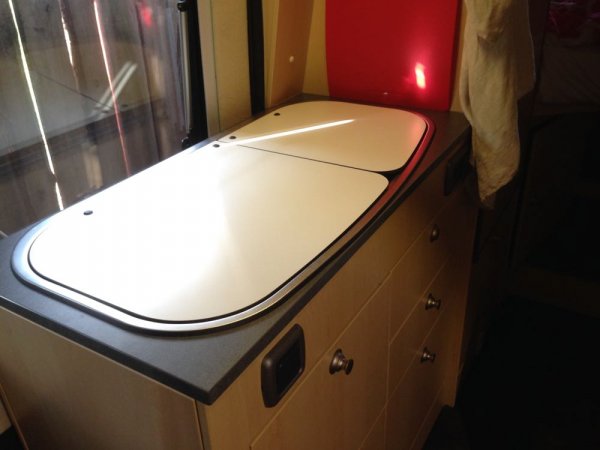

När jag ändå hade fräsen igång så blev det nya skivor till spisen. Använde de gamla glasskivorna som mall. Gjorde en styrning så det går inte att stänga locket om inte gasen är avstängd. Kompaktlaminat ska vara brandtåligt men vill helst slippa brännmärken.



[F.d. 24447]

Sv: Bord med utdragbar skiva

Snyggt jobb mycket bra utfört, du får börja tillverka dito.



[JonasS]

Sv: Bord med utdragbar skiva

Snyggt jobb mycket bra utfört, du får börja tillverka dito.

Tack för det!

Skulle helst gjort allt i någon mörkare nyans eller varför inte ett gammalt fint mönster som Virr-Varr. Ville inte beställa en hel skiva laminat, skulle spräcka budgeten totalt. Nu blev det gjort av spillbitar istället. Men är det många som vill ha bordet i virrvarr så kanske...



[F.d. 55460]

Sv: Bord med utdragbar skiva

Skulle vara intressant med en beskrivning av konstruktionen med utdragsskivan, lösningen är ju briljant.



[JonasS]

Sv: Bord med utdragbar skiva

Bilderna hoppas jag visar hur det är konstruerat.

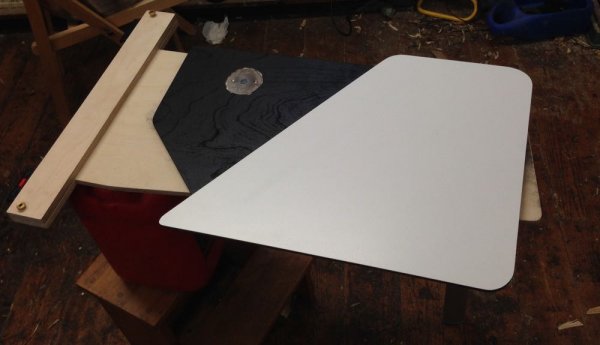

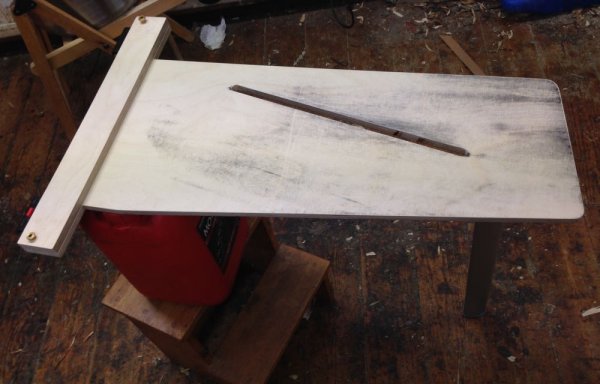

Översta bilden visar den bärande delen som är fäst i vägg. I spåret åker iläggsskivan som syns på nedre bilden.
Ovanpå detta kommer bordskivan som är fäst med 2 skruvar närmast väggen.



[F.d. 53585]

Sv: Bord med utdragbar skiva

Tack för det!

Skulle helst gjort allt i någon mörkare nyans eller varför inte ett gammalt fint mönster som Virr-Varr. Ville inte beställa en hel skiva laminat, skulle spräcka budgeten totalt. Nu blev det gjort av spillbitar istället. Men är det många som vill ha bordet i virrvarr så kanske...

Visa bilaga 91788

Här finns intresse om priset är rimligt



[Esbjörn]

Sv: Bord med utdragbar skiva

Mycket bra gjort!



[55kjelle]

Sv: Bord med utdragbar skiva

Bra jobbat. Härligt att se på Uppfinnarjocke.



[Alve]

Sv: Bord med utdragbar skiva

Bra jobbat med materialet också. Vill minnas att laminat gärna flisar sig och spricker. Ser ingen stöd under den utdragna skivan. Hur har du löst det?



[JonasS]

Sv: Bord med utdragbar skiva

Bra jobbat med materialet också. Vill minnas att laminat gärna flisar sig och spricker. Ser ingen stöd under den utdragna skivan. Hur har du löst det?

Laminat är svårt att bearbeta, hårdmetallverktyg ett måste och hög hastighet. Slipa är inte rolig, sliter papperet och värmeproblem. Men inte alls omöjligt med hobbymaskiner.
Om du tittar på bilden med konstruktionen av utdragsskivan så är den limmad på en 6mm svartlackad plywood.
