LiFePO4 Batteribygge

[Magnus Strandberg]

Nu så har en del kommit hem för vinter projekt. Ingen större brådska för min del. Kommer ändå att ställa av bilen över vintern. Man ska bli kul att fixa detta

Köpte dom härifrån, leverans från Polen. 280AHK EVE Lifepo4 Battery Grade A+ Power Bank 6000 Cycle Rechargeable for Solar

Har även beställt en JK BMS jk-b2a8s-20phc, men inte kommit än. Sen blir det ju inköp av bussbar mm mm efterhand



[Magnus Strandberg]

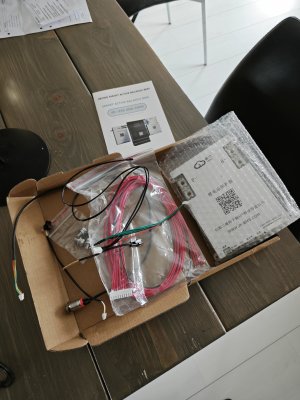

Så ja nu kom nästa pryl. Men kommer börja med allt detta efter Nyår.



[PeterK]

Så ja nu kom nästa pryl. Men kommer börja med allt detta efter Nyår.

Ett av de bästa bms'en



[kenjon]

Vänta ända tills nästa år??? Hur bär du dej åt?



[Magnus Strandberg]

Vänta ända tills nästa år??? Hur bär du dej åt?

Vet inte riktigt hur jag ska kunna hålla mig borta



[Magnus Strandberg]

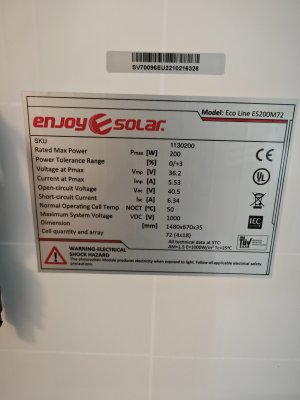

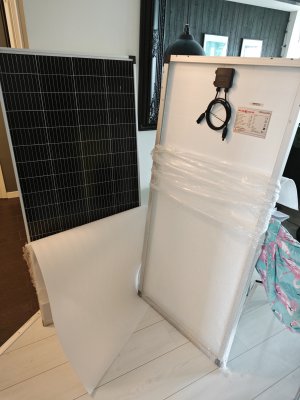

När man ändå höll på med beställningar. Ska byta mina befintliga paneler 2 x 100W till 2 x 200W 36v



[Magnus Strandberg]

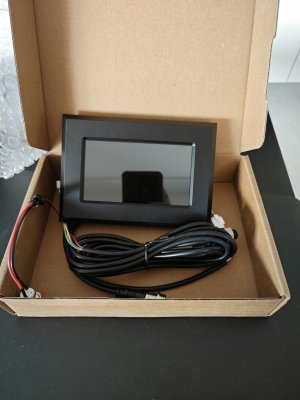

Kanske lite overkill, men när man ändå håller på. Display till BMS:en



[PeterK]

Kanske lite overkill, men när man ändå håller på. Display till BMS:en

Jag har en likadan på väg hem från Kina, overkill tycker jag absolut inte det är, snabbt o enkelt att kolla statusen på bobatteriet.



[Magnus Strandberg]

En låda till batterierna eller behövs det. Eller kan man bara surra ihop dom med buntband. Annars tänkte jag gör en i plyfa. Även så man kan haka på handtag om man skulle behöva lyfta ur dom. Hur har ni andra gjort



[Michael S]

Hur har ni andra gjort

Jag gjorde så här:
Se #16

Inköp av 8st EVE 280 Ah celler

Jag beställde 8st 280 Ah celler för knappt en vecka sedan från: https://www.basengreenshop.com/eu-stock-eve-280ah-lifepo4-battery-cells-grad-a-with-qr-code Dessa kommer i två paket, det första kom hem idag. Cellerna är optiskt felfria och kom med de tillbeör som syns på bilden. Förpackningen av...

www.husbilsklubben.se



[PeterK]

Speciellt ifall du tänkt ha batteriet inne i husbilen så skulle jag tejpa ihop cellerna med en bra vävtejp, sedan placera batteriet i en tät plastlåda, för att begränsa ett eventuellt framtida läckage, fyll ut eventuellt glapp med lämpligt dämpande material.

Bara exempel, måtten kanske inte stämmer.
Batteribox, 340 x 200 x 245 mm

Gorilla Tape 25 mm x 9,14 m till billigt pris - jem & fix



[borax]

kul



[ljonsson]

Så här ser mitt senaste batteribygge ut, Biltema batteribox med invändigt stöd. Basengreen 280 ah LifePo4 + JK BMS med 2A aktiv balancering. Kan också komplettera med värmeplattor vid behov. On/Off switch sitter utvändigt på kortvägg bredvid BMS.



[Magnus Strandberg]

Om jag tänker rätt/fel. Som det är nu så sitter Dc-Dc mellan startbatteriet och ebl. Och i ebl är ett skiljerelä. Men tänker koppla Dc-Dc direkt till bodelsbatteriet. Behöver jag ett skiljerelä eller fungerar Dc-Dc som detta. Den Dc-Dc jag har är Votronic styr den med d+



[Magnus Strandberg]

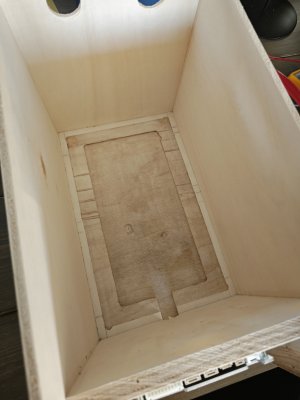

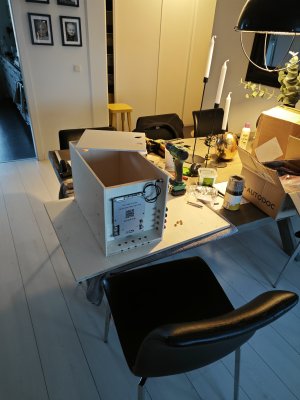

Nu har man börjat lite smått med bygget



[Håkan]

Kopplar du direkt till batteri så måste du koppla bort skiljereläet för annars fungerar inte DCDC och den är samtidigt skiljerelä.



[Magnus Strandberg]

Kopplar du direkt till batteri så måste du koppla bort skiljereläet för annars fungerar inte DCDC och den är samtidigt skiljerelä.

Jodå, jag resonerade med mig själv . Och kom fram till det



[Magnus Strandberg]

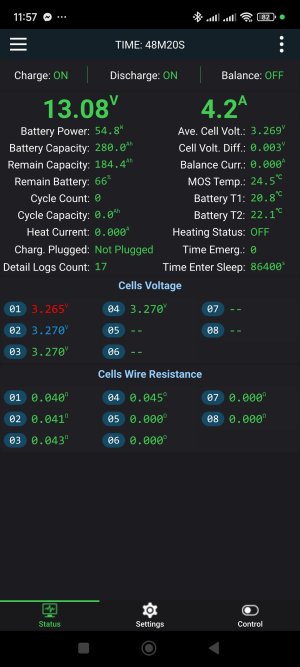

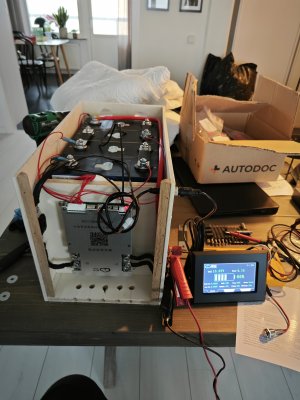

Såja nu så håller på att ladda upp. So far so god. Lär ta en jäkla tid å fylla. Har bara en Ctek på 5A



[Magnus Strandberg]

Tog sin lilla tid att fylla med en ctek 5A. Bara 1d 10t från 66% fullt. Testade även tempsensorena så den stänger ner laddning vid 0gr och börjar ladda igen vid +5g. Nu blir det att plocka ner allt igen och fixa till värmeplattorna och koppla in och testa även detta. Sen plocka ner allt igen för slut finishen av hela lådan. Är ett bra terapi jobb dagarna



[Magnus Strandberg]

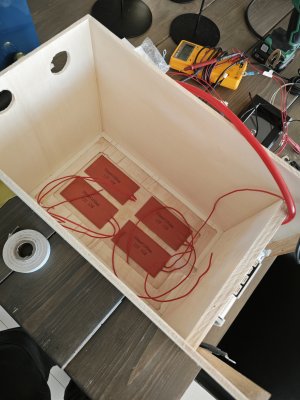

Då börjar man att koppla ihop värme mattorna



[Magnus Strandberg]

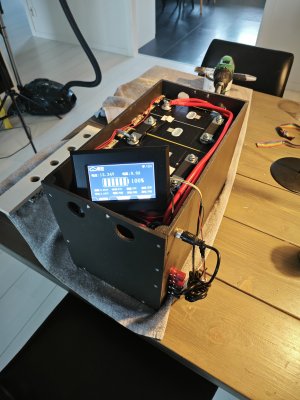

Såja nu så allt klart "svarta lådan" . Allt verkar fungera som det ska. Temp sensorerna, värmeplattorna gör det dom ska. Har den inställd på max ut 100A, använder ingen inverter. Men man vet aldrig, allt är förberett med kablar att kunna ge över 200A. Bara invänta våren så man kan byta solcellerna oxå.
