Elsystem Belysning bak ur funktion

HansErik

HBK Medlem
Inlägg
821
Kommun
Malmö
HBK-Nr
26752
Medlemskap
2024
Hej igen
Swift kon-tiki 1990
Helt plötsligt slocknar lyset bak på husbilen. Både höger vänster lampor lyser inte och även upptill bak sitter ju två lampor som lyser hela tiden rött och de funkar inte heller. Blinkers och bromsljus funkar.
Detta är ju ett världsberömt jordfel igen alla säkringar har jag testat med mätinstrumentets ringsignal så det är kontakt.
Jag har kollat i motorrum vänster och höger sida de jordpunkter där alla kablar går in för jord.
Någon ide?

Lösning
Är i Simrishamn Jag undrar om det finns någon biltillbehörs typ Biltema här så man kan köpa en ny sockerbit kopplingsdosan, om någon vet jag kollar på webben men kan inte se att det finns de har en Mekonomen men det är bara verkstad

Herbet

HBK Medlem
Inlägg
1.621
Kommun
Solna
HBK-Nr
16285
Medlemskap
2024
Hej igen
Swift kon-tiki 1990
Helt plötsligt slocknar lyset bak på husbilen. Både höger vänster lampor lyser inte och även upptill bak sitter ju två lampor som lyser hela tiden rött och de funkar inte heller. Blinkers och bromsljus funkar.
Detta är ju ett världsberömt jordfel igen alla säkringar har jag testat med mätinstrumentets ringsignal så det är kontakt.
Jag har kollat i motorrum vänster och höger sida de jordpunkter där alla kablar går in för jord.
Någon ide?
På min Hymer 89: finns det en skarvdosa under bilen. Den finns ganska långt bak. Kablarna går till baklysena. Kan vara där. Jag hade ett liknande fel på min bil.
Jag mätte i dosan under bilen. Det var spänningslöst. Jag skruvade lite på säkringarna och vipps så fungerade allt igen, glappt. Dom är lite luriga dom där gamla säkringarna.


JANKRO

HBK Hedersmedlem
Inlägg
5.894
Kommun
Norrköping
HBK-Nr
854
Medlemskap
2040
Hej, om det verkar underligt efter testet. Plus brukar ofta vara sep. till höger och vänster sida för att båda inte skall slockna, men det är inte alls säkert på en husbil i.o.f. Så....
Du har ju bromljuset ok.
Gör så bromsljuset lyser.
Ta bort lampan i bakljuset som inte lyser.
Ta bort bromsljuslampan som lyser.

Mät mellan mittpunkten på hållaren till bromsljuslampan (+ som finns), och ytter/jord på hållaren till bakljuslampan (- som kanske saknas).......... 12V ?

Mät mellan mittpunkten på hållaren till bakljuslampan (+ som kanske saknas) och ytter/jord på hållaren till bromsljuslampan (- som finns).......... 12V ?

Då får du reda på om det är +ström eller -jord som fattas till bakljuset, för båda är ju ok. på bromsljuset.

M.v.h. JANKRO.


krinil

HBK Medlem
Inlägg
4.454
Kommun
Vellinge
HBK-Nr
4750
Medlemskap
2025
Hej, om det verkar underligt efter testet. Plus brukar ofta vara sep. till höger och vänster sida för att båda inte skall slockna, men det är inte alls säkert på en husbil i.o.f. Så....
Du har ju bromljuset ok.
Gör så bromsljuset lyser.
Ta bort lampan i bakljuset som inte lyser.
Ta bort bromsljuslampan som lyser.

Mät mellan mittpunkten på hållaren till bromsljuslampan (+ som finns), och ytter/jord på hållaren till bakljuslampan (- som kanske saknas).......... 12V ?

Mät mellan mittpunkten på hållaren till bakljuslampan (+ som kanske saknas) och ytter/jord på hållaren till bromsljuslampan (- som finns).......... 12V ?

Då får du reda på om det är +ström eller -jord som fattas till bakljuset, för båda är ju ok. på bromsljuset.

M.v.h. JANKRO.
Det här är briljant, i all sin enkelhet! :)


HansErik

HBK Medlem
Inlägg
821
Kommun
Malmö
HBK-Nr
26752
Medlemskap
2024
Tack alla, alla fyra ljusen där bak Är ju slocknade, två lampor nere vid dragkroken och sen högst uppe husbilen höger vänster små små röda lysen alla fyra är ju döda så jag tror inte jag behöver mäta för att ta reda på om lamporna har gått sönder. Jag ska under dagen rota lite grann under husbilen och se om det är någon skarvdosa där eller kollar runt


Herbet

HBK Medlem
Inlägg
1.621
Kommun
Solna
HBK-Nr
16285
Medlemskap
2024
Tack alla, alla fyra ljusen där bak Är ju slocknade, två lampor nere vid dragkroken och sen högst uppe husbilen höger vänster små små röda lysen alla fyra är ju döda så jag tror inte jag behöver mäta för att ta reda på om lamporna har gått sönder. Jag ska under dagen rota lite grann under husbilen och se om det är någon skarvdosa där eller kollar runt
Jag kommer ihåg en tråd som handlade om ett knepigt elfel.
I det fallet var det säkringshållaren i handskfacket som krånglade.
På undersidan av säkringshållaren finns det flatstift, finns bra bilder i länken.
Varje säkring kan strömförsörja flera saker som är lika med flera flatstift på undersidan av säkringshållaren. Om en kabel har lossnat på undersidan av hållaren kan man bli lurad vid felsökningen. När man mäter spänningen vid säkringen ser allt okej ut.





CeLa

HBK Medlem
Inlägg
8
Kommun
Skurup
HBK-Nr
38315
Medlemskap
2024
Tack alla, alla fyra ljusen där bak Är ju slocknade, två lampor nere vid dragkroken och sen högst uppe husbilen höger vänster små små röda lysen alla fyra är ju döda så jag tror inte jag behöver mäta för att ta reda på om lamporna har gått sönder. Jag ska under dagen rota lite grann under husbilen och se om det är någon skarvdosa där eller kollar runt
Jag skulle ta mej en titt på släpvagns kontakten.
Den brukat ställa till med problem när den åldras.

/Mikael


HansErik

HBK Medlem
Inlägg
821
Kommun
Malmö
HBK-Nr
26752
Medlemskap
2024

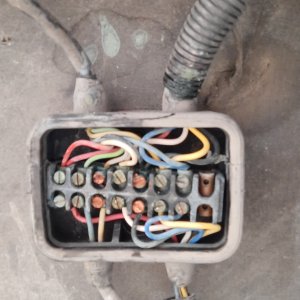

Tack alla för bra tips Jag tog isär kopplingsdosan längst bak under bilen som fördelar ut ström till dragkroken blinkers och allt där bak och det var ju massa vatten i den. Det run säkert ut ett par 3-4 matskedar vatten. Man ser också på kopparen att den har ju ärgat så in i attan på alla skruvar där är ett under att det har funkat överhuvudtaget. Jag mäter på den röda kabel och den är helt död den får ju ingen ström alls. Får köpa en ny kopplingssockerbit Men den får ju inte ström så felet måste ju ligga fram i cockpiten eller något.

Sätter jag på blinkers och mäter då får jag reaktion men stänger jag av blinkersen så är det ingen ström alls på någon av dem plintarna

Om någon kanske har kopplingsschema på den här dosan som man vet vilken som är ljuset


Bilagor

  • 20231012_130847.jpg
    638,8 KB · Visningar: 66
Senast ändrad:

Herbet

HBK Medlem
Inlägg
1.621
Kommun
Solna
HBK-Nr
16285
Medlemskap
2024
Tack alla för bra tips Jag tog isär kopplingsdosan längst bak under bilen som fördelar ut ström till dragkroken blinkers och allt där bak och det var ju massa vatten i den. Det run säkert ut ett par 3-4 matskedar vatten. Man ser också på kopparen att den har ju ärgat så in i attan på alla skruvar där är ett under att det har funkat överhuvudtaget. Jag mäter på den röda kabel och den är helt död den får ju ingen ström alls. Får köpa en ny kopplingssockerbit Men den får ju inte ström så felet måste ju ligga fram i cockpiten eller något.

Sätter jag på blinkers och mäter då får jag reaktion men stänger jag av blinkersen så är det ingen ström alls på någon av dem plintarna

Om någon kanske har kopplingsschema på den här dosan som man vet vilken som är ljuset
Ja där ser man, det fanns en dosa under bilen. Det går nog inte att mäta på skruvarna pga all ärg och rost. Du kan behöva mäta direkt på kablarna, skruva loss en i taget och mät. Sätt tillbaka kabeln och lossa nästa osv. Har kollat på säkringshållaren, det är ganska vanligt med ärg och dålig kontakt. Det kanske inte räcker med att vrida på säkringen. Byt gärna ut säkringen.
Kolla även hur det ser ut i dragkroken som det har skrivits om.

Jag tror att felet sitter i kopplingsdosan. Vatten och ärg är rostens bästa vän.
Du behöver antaglig skala om en hel del av kablarna. Om jag var du skulle jag byta ut dosan. Visst finns det elscheman men det stämmer kanske inte. Dokumentera och åter dokumentera innan du börjar skruva isär något i dosan.


HansErik

HBK Medlem
Inlägg
821
Kommun
Malmö
HBK-Nr
26752
Medlemskap
2024
Är i Simrishamn Jag undrar om det finns någon biltillbehörs typ Biltema här så man kan köpa en ny sockerbit kopplingsdosan, om någon vet jag kollar på webben men kan inte se att det finns de har en Mekonomen men det är bara verkstad

Lösning

Montreal

HBK Medlem
Inlägg
12.311
Kommun
Alingsås
HBK-Nr
707
Medlemskap
2025
Är i Simrishamn Jag undrar om det finns någon biltillbehörs typ Biltema här så man kan köpa en ny sockerbit kopplingsdosan, om någon vet jag kollar på webben men kan inte se att det finns de har en Mekonomen men det är bara verkstad

Om du söker på kopplingslist så kan nog någon elaffär eller t.o.m. varuhus hjälpa dej, även större ICA kan ha sådant.


Montreal

HBK Medlem
Inlägg
12.311
Kommun
Alingsås
HBK-Nr
707
Medlemskap
2025
Snyggt jobbat. Måste säga att du är beundransvärt "enveten"! :)

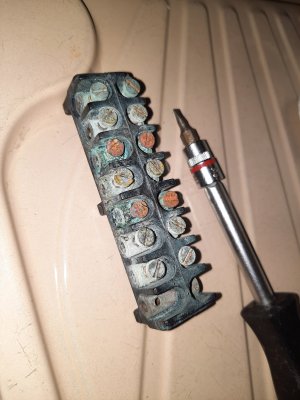

Jag satte dit ny kopplingslist och det verkar som det funkar fast det glappar lite så jag får skala några kablar så jag får fram färsk koppar

Gör det på alla, och spruta sedan lite tunn Tectyl över alltihopa, även där kablarna går in, så slipper du framtida problem.
