Elsystem panel LT632

[zacko]

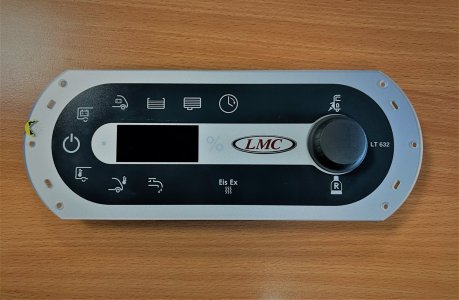

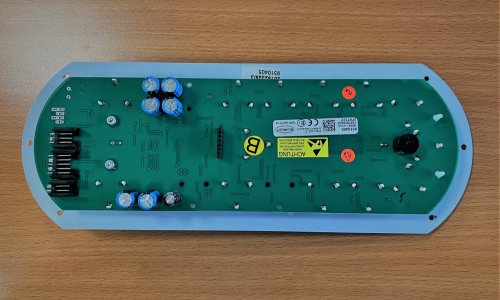

Hej! Jag har en LMC 2017 och nu har vattenpumpen lagt av tillsammans med yttre och inre temperaturgivare och klockan. jag har gått igenom alla säkringar, resettat gjort bilen strömlös inget hjälper. Jag misstänker att felet sitter i panelen som är en LT 632 då den tidigare visat att gasollampan visar grönt utan att vara inkopplad. Jag har letat efter kopplingsschema för panelen utan att hitta något då jag vill se om icke fungerade funktioner är kopplade till samma enhet.



[Tompan60]

Min bror hade nått liknande. Mycket är kopplat i ett bus system. ( blå dosor här o där) dom fick byta panelen och 2 av 8 dosor. Vilka vet han inte. En verkstad som mätte och fixade med detta.



[elsebo46]

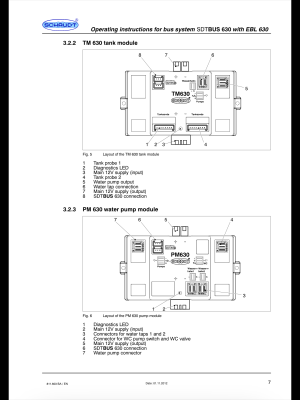

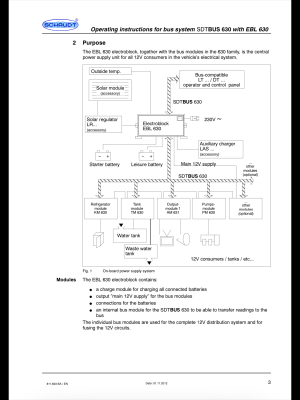

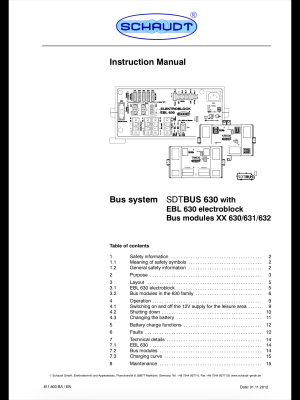

Här kan du se vilka moduler som är till vattenpumpen bland annat, jag har laddat ner instruktioner från Schaudt och bifogat delar av den.
Christer



[zacko]

Här kan du se vilka moduler som är till vattenpumpen bland annat, jag har laddat ner instruktioner från Schaudt och bifogat delar av den.
Christer

tack för hjälpen



[Herbet]

Hej! Jag har en LMC 2017 och nu har vattenpumpen lagt av tillsammans med yttre och inre temperaturgivare och klockan. jag har gått igenom alla säkringar, resettat gjort bilen strömlös inget hjälper. Jag misstänker att felet sitter i panelen som är en LT 632 då den tidigare visat att gasollampan visar grönt utan att vara inkopplad. Jag har letat efter kopplingsschema för panelen utan att hitta något då jag vill se om icke fungerade funktioner är kopplade till samma enhet.

Det kan också vara glappkontakt i någon anslutning till en eller flera moduler.
Kolla matningen till modulerna och kommunikationsledningarna.
Ibland räcker det med att skruva åt en anslutning eller ta loss en kontakt och sätta tillbaka den. Kolla även att strömmen inte är bruten på minussidan till modulerna.
När man återstartar( Norsk reset) tex moduler bör man låta den/dom vara strömlös ett tag. Jag antar att hela systemet är seriekopplat när det gäller modulerna. Är det då brott i någon kabel i kommunikationsslingan kommer efterföljande moduler att vara offline.



[zacko]

okej



[elsebo46]

Hej!
Hur gick det för dig fick du någon ordning på vattenpumpen?
Christer
