Ny plats för bodelsbatterierna

[Kronvall]

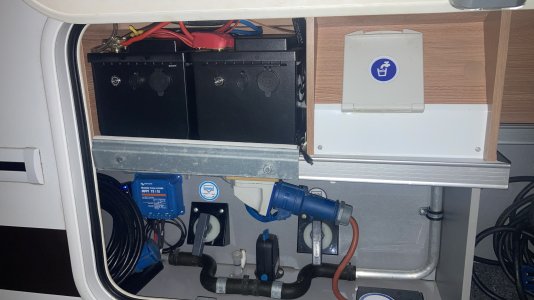

Mina två bodelsbatterier kommer jag åt via en servicelucka på utsidan av husbilen.
Platsen där batterierna är tar upp hela utrymmet. Finns knappt något utrymme ovanför kabelanslutningarna.
Funderar därför flytta batterierna till en bättre plats där jag även kan montera dc-dc laddare och en smart shunt.

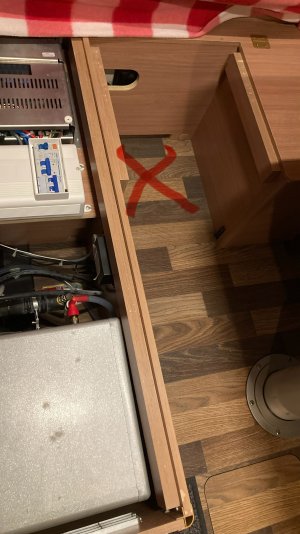

Vägg i vägg med det befintliga batterifacket har jag en hörnsoffa där det är tomt utrymme. Batterierna får plats i det tomma utrymmet märkt med ett rött kryss. Väggen till höger om tänkte jag växla av så det blir större plats.

Är det Ok att flytta litiumbatterierna dit eller strider det mot något regelverk?
Batterierna kommer naturligtvis att vara ordentligt fastsatta.

Till batteriets plus pol är det flera kablar som jag skulle vilja dela upp med en anslutning typ enl denna länk.
Synpunkter på det?



[peter_blågräs]

Jag har precis gjort något liknande fast placerat de nya batterierna på ett mellangolv ovanpå de gamla. Bryter inga regler vad jag vet men förankra batterierna ordentligt för din egen skull.

Jag drog om ledningarna och satte dit kopplingsplintar (s.k. busbars) istället för att koppla ännu mer saker på de rätt små polerna. Det blir mycket tydligare och överskådligare. Alla 4 batterier är kopplade till en gemensam minusplint och en gemensam plusplint som jag ansluter förbrukarna till.



[anki&lars]

hej
det finns en som fixade det väldigt proffsigt hittar inte tråden nu men sparade bilder liknar beskrivningen som peter blågräs visar



[Kronvall]

Ja en kopplingsplint är nog en bättre lösning. Ifall någon kabel måste skarvas så är det ju lämpligt att göra det där.
Kabeln från plinten blir väl ganska grov, har sett att det finns sidor för beräkning av storlek. Hur tar man fram

Jag har precis gjort något liknande fast placerat de nya batterierna på ett mellangolv ovanpå de gamla. Bryter inga regler vad jag vet men förankra batterierna ordentligt för din egen skull.

Jag drog om ledningarna och satte dit kopplingsplintar (s.k. busbars) istället för att koppla ännu mer saker på de rätt små polerna. Det blir mycket tydligare och överskådligare. Alla 4 batterier är kopplade till en gemensam minusplint och en gemensam plusplint som jag ansluter förbrukarna till.

Ja en kopplingsplint är nog en bättre lösning. Ifall någon kabel måste skarvas så är det ju lämpligt att göra det där.



[krinil]

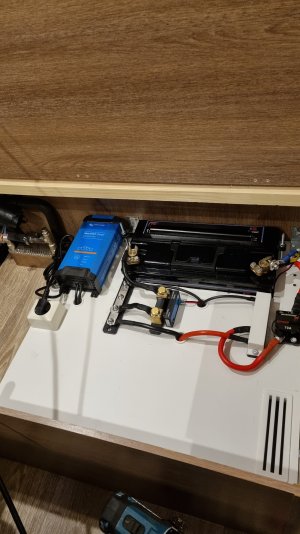

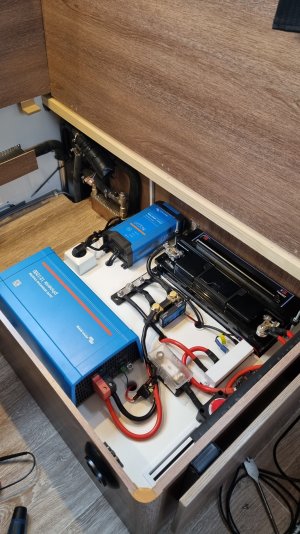

Har du plats så använd plintar, med snygga kabeldragningar, som bilderna ovan. Så smutt om du ska eftermontera utrustning som shunt, DC-DC, solcellsregulator eller något annat. Underlättar också felsökning och framtida förändringar. Vi med trånga elutrymme under stolarna vet hur jobbigt det är med överfulla batteripoler eller dito terminaler. Är helt enkelt avundsjuk!



[Kronvall]

Tack för förslaget om kopplingsplintar, nu blir det ingen flytt av batterierna.
Jag kommer att använda det tomma utrymmet under soffan till alla killprylarna, dcdc, regulator, mm.
Då kan jag även ha brytare där till bodelsbatterierna. Finns då ingen anledning att komma åt batterierna mer än vid batteribyte.

Hur räknar jag fram hur grov kabel det ska vara mellan anslutningen under soffan ut till batterierna?
Avstånd ca 1 m vid snygg kabeldragning.



[KawaMal]

Hur räknar jag fram hur grov kabel det ska vara mellan anslutningen under soffan ut till batterierna?
Avstånd ca 1 m vid snygg kabeldragning.

T.ex. här :

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu



[Kronvall]

T.ex. här :

Kalkylator för kabelarea

Kalkylatorn räknar fram minsta kabelarea med högst 0,5 volts spänningsfall vid 12 volt (1 volt vid 24 volt).

24volt.eu

Hur många ampere ska jag räkna med?
Ska jag addera ampere som jag troligen gör av med vid största uttaget (och kanske dubbla det värdet)?



[peter_blågräs]

Hur många ampere ska jag räkna med?
Ska jag addera ampere som jag troligen gör av med vid största uttaget (och kanske dubbla det värdet)?

Låter rimligt tycker jag.

De som vet mer än jag kan säkert optimera kabeltjockleken så att den är tillräcklig plus lite till. Jag tillhör gruppen amatörer som hellre överdimensionerar kablarna och låter säkringen sätta gränsen. Visst får jag betala några kronor mer för kablaget, och det är bängligare att hantera, men jag räknar med en mindre risk att behöva göra om det senare. Och så blir det lite lägre förluster vilket inte gör ont.

Kolla att kopplingsplinten klarar av strömmarna också. Mina kopplingsplintar ska klara 150 A kontinuerligt vilket motsvarar 1800 W och det når jag inte upp till utan att maxa invertern.
