Modifiera en smart laddare.

[Dj Freddy]

Hej

Jag funderar på en ctek DC - DC laddare, För att få bättre laddning i bodelen.
Men det slog mig att dessa är ganska dyra. För den är ju i stort bara en vanlig laddare med flera steg i ladd-processen.

Således borde man kunna köpa en "annan" smartladdare och bara gå förbi den inbyggda strömförsörjningen, och mata den från generatorn.

Är det någon som har koll på ström/spänningsmatningen i en smartladdare? Vilka Spännings områden ger den internt?

MvH

//Freddy



[Peter Lindblom]

Sv: Modifiera en smart laddare.

Vet ej riktigt hur den är uppbyggd. Den har ju eget skiljerelä samt ingång för solpanel med MPPT regulator.
Vet ej hur mycket billigare en "vanlig" smart 20A laddare blir, närmsta Ctek MXS25 25A är ju inte billigare plus att det då tillkommer en MPPT regulator om man har solpanel.

Bara några funderingar ...

Peter



[Jappe]

Sv: Modifiera en smart laddare.

Biltema har billigare varianter som verkar fungera! Skicka räkningen till mig! Tack för senast! Bilen startar lätt nu!

Jappe



[Dj Freddy]

Sv: Modifiera en smart laddare.

Tackar för erbjudandet Jappe Men jag löser det själv, ta du med lite smakprover som vi kan testa när du är hemma igen istället

Jo visst finns det flera ingångar på CTEK, men jag gissar att det bara sitter en diod mellan ingångarna för att inte få strömvandingar när generatorn är urkopplad.

Sen har jag tex redan en bra MPPT för solcellerna. Så jag behöver bara en förbättring av bilens laddning, Biltema har en niostegs laddare på 25 A som kostar lite över 1000:-

Kan man modifiera den laddaren så är det billigare och ger mer ström

//Freddy



[Knut]

Sv: Modifiera en smart laddare.

En kunne missbruke MPPT regulatoren som en DC-DC lader, et rele og en diode skulle gjøre jobben. Koble ut solpanelet og inn generatoren styrt av D+ signalet. mulig en bør sette inn en diode mellom generator og releet.



[F.d. 14324]

Sv: Modifiera en smart laddare.

Intressant idé Freddy, det finns nog ganska många av oss här som gillar att fixa till egna prylar lite billigare.
Har du vägarna förbi så har jag en ctek på 7 ampere ligger och skrotar i en låda, den tog lite stryk under en "vårdslös bilmanövrering" men det lyser fortfarande en lampa på den och den kanske duger som studieobjekt.

mvh jocke



[JANKRO]

Sv: Modifiera en smart laddare.

Hej

Jag funderar på en ctek DC - DC laddare, För att få bättre laddning i bodelen.
Men det slog mig att dessa är ganska dyra. För den är ju i stort bara en vanlig laddare med flera steg i ladd-processen.

Således borde man kunna köpa en "annan" smartladdare och bara gå förbi den inbyggda strömförsörjningen, och mata den från generatorn.

Är det någon som har koll på ström/spänningsmatningen i en smartladdare? Vilka Spännings områden ger den internt?

MvH

//Freddy

---------------------------------------------------------------------------------------------
Om du kollar upp eller väljer en ex. 25A Ctek som tål "fulström" från en inverter så kan du kanske göra som jag gjorde.
Detta var för ca. fyra år sedan och Ctek hade knappt lanserat sin DC/DC laddare då, så man fick ha lite egen fantasi i stället .

En 25A Ctek är alltså kopplad till laddning av bodelsbatterierna. När man kör så matar generatorn en 12V/230V inverter, som som i sin tur försörjer laddaren.
När man står still och är inkopplad på 230V så laddar samma laddare batteribanken även då, men då från "två hål i väggen" i stället för från invertern.
Nu finns det ju som sagt lite modernare saker att köpa, men det har funkat så bra i fyra fem år så jag fortsätter med denna hemgjorda variant.
Som batteribank har jag fyra st. 75A/h batterier.

Man kan ju satsa på en billigare laddare än Ctek'en men kolla först upp om den tål fulström, eller behöver ström från en finare = dyrare, sinusvågsinverter. Men samma ev. dyrare laddare funkar ju då både under körning och när man står still, vilket kanske ursäktar priset lite om man även vill ha bättre laddare än originalet när man står still.

M.v.h. JANKRO.



[Wizard]

Sv: Modifiera en smart laddare.

En kunne missbruke MPPT regulatoren som en DC-DC lader, et rele og en diode skulle gjøre jobben. Koble ut solpanelet og inn generatoren styrt av D+ signalet. mulig en bør sette inn en diode mellom generator og releet.

En diod som tål så stora strömmar ger ett spänningsfall på 0,5 - 0,7 volt. M a o blir inte batterierna fulladdade om man inte modifierar spänningsregulatorn i generatorn.

Om jag inte missminner mig fungerar en "smart" laddare så att ingående växelspänning "hackas" sönder till en mycket hög frekvens (för att kunna minska storleken på transformatorn) sedan transformeras spänningen ner till "laddningsspänning", likriktas för att sedan gå in i elektroniken som sköter laddningen.
Man skulle kanske kunna gå in efter likriktardioderna och bara använda elektroniken.
//W



[Dj Freddy]

Sv: Modifiera en smart laddare.

Tackar för tipsen.

Jag har nu på morgonen inhandlat en 25 A laddare hos Biltema. Öppnade den och kollade lite. Det blir nog som så att jag kopplar in mig efter dioden precis som nämns i tidigare inlägg.

Om det blir som jag vill så kommer jag sätta en liten switch/Relä som kopplar om laddaren till 220 när det finns 220 men inte 12V. Detta gör att jag kan använda den som vanlig laddare när jag har 220, samt att den kommer ladda batterierna vid körning direkt från generatorn.

Detta gör att jag får ett större användningsområde, då laddaren i min EBL bara ger 12 Amp. Denna kommer att kopplas bort och ersättas av min nya laddare


//Freddy



[Affezell]

Sv: Modifiera en smart laddare.

Tackar för tipsen.

Jag har nu på morgonen inhandlat en 25 A laddare hos Biltema. Öppnade den och kollade lite. Det blir nog som så att jag kopplar in mig efter dioden precis som nämns i tidigare inlägg.

Om det blir som jag vill så kommer jag sätta en liten switch/Relä som kopplar om laddaren till 220 när det finns 220 men inte 12V. Detta gör att jag kan använda den som vanlig laddare när jag har 220, samt att den kommer ladda batterierna vid körning direkt från generatorn.

Detta gör att jag får ett större användningsområde, då laddaren i min EBL bara ger 12 Amp. Denna kommer att kopplas bort och ersättas av min nya laddare


//Freddy

Skriv gärna hur det gick ..



[F.d. 14324]

Sv: Modifiera en smart laddare.

...Gärna med lite bilder och anvisningar.

mvh jocke



[Knut]

Sv: Modifiera en smart laddare.

Wizard, MPPT laderen trikser med spenning - fra 5V inn og opp til mer enn 40V spiller liten rolle ladekurven blir rett. Med en diode så trenger en ikke å koble fra solpanel.



[Wizard]

Sv: Modifiera en smart laddare.

Knut, som jag har uppfattat det gäller det inte en MPPT-laddare för solpanelerna utan en 220-volt laddare från Biltema som skall modifieras för att användas som laddare till bilens generator istället för EBL. Men vi kanske pratar förbi varandra?
//W



[Knut]

Sv: Modifiera en smart laddare.

Han har redan en MPPT lader i bilen som han kunne gi en ekstra oppgave, det var min tanke.



[Dj Freddy]

Sv: Modifiera en smart laddare.

Kommer inte hinna med detta projekt just nu..

För att göra ett bra arbete behöver jag låna en test utrustning som just nu är upptagen.
Men så snart jag fixat det hela så skall jag återkomma med resultat

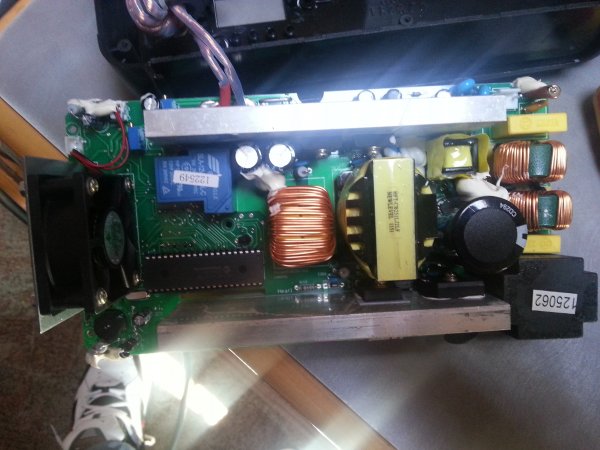

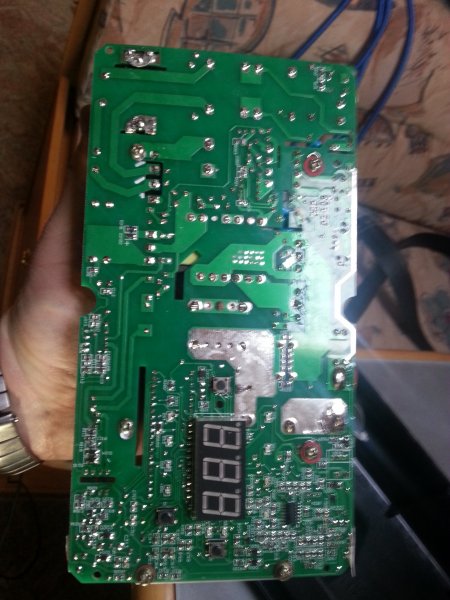

Här är hur den ser ut under skalet just nu.
Inga jätte avancerade prylar direkt.



//Freddy



[tony o nette]

Jag undrar hur det gick sedan.
Lite lång tid sedan något rapporterades.
