Innerbelysning Fiat Ducato 2012

[F.d. 53499]

Är ny här på forumet.
Ägare av en Burstner Moonlight Edition Fiat Ducato, tänkte hämta 12V från innerbelysningen men får inte loss innerbelysningen.
Någon som vet hur man tar loss denna?

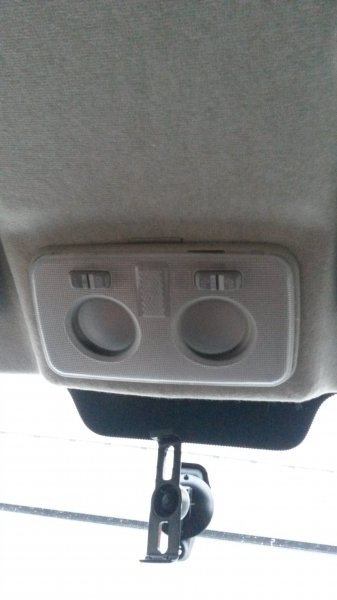

Bifogar bild. obs. 90grd felvriden.



[viggoboy]

Sv: Innerbelysning Fiat Ducato 2012

Titta noga så ser du två "hack" i plasten. Använd ett platsvertyg, smörkniv eller bäst ett fiskben https://www.wurth.se/Produkter/Prod...edskap/Fordonsverktyg/Karosseri/Fiskben-/?p=1

Jag har själv tagit bort min för att kolla 12 V. Men tyvärr finns det ingen fast 12V utan elektroniken till lamorna dimmerfunktionen sitter någon annanstans.
Jag ville ha fast12 V.



[F.d. 53499]

Sv: Innerbelysning Fiat Ducato 2012

Tack!
Kan se "hacken" men fattar inte hur den är konstruerad och därav först var jag skall trycka. ??

Behöver 12V vid "tändning" till.



[Håkan J]

Sv: Innerbelysning Fiat Ducato 2012

Du ska öppna mellan den grå och den klara delen på vänster sida. Den grå ska sitta kvar.
Du ska trycka i en plastkniv eller dylikt på vänster sida och bryta mot höger.



[F.d. 29910]

Sv: Innerbelysning Fiat Ducato 2012

På en 2012 är allt i bildelen styrt av CAN-bussen, så om du kopplar i en annan förbrukare finns risken att du får en felindikering på instrumenpanelen!
Skall inte svära på att det gäller innerbelysningen, men är mycket troligt då det ligger både timer och dimmerfunktion på innerbelysningen!

Lycka till!

/Malbeck



[EPersson]

Sv: Innerbelysning Fiat Ducato 2012

Inner belysningen matas med en Plus samt två olika minus/jord.
Den ena av dess jord/minus styrs för att åstadkomma timed/dimmed.

Det borde då gå att testa så att det ges en korrekt spänning på plus samt den ostyrda jord/minusen.

Följande färger gäller:

N=Svart minus direkt till karossensjordpunkt
BG=Vit/gul Plusmatning via Bodycomputer säkring F38
RV=Röd/Grön Styrd minus timed/dimmed


Jag antar att du vill mata GPS:en. matningen torde orka med den.
Men kan inte garantera att det är stabil plusmatning, du måste mäta.



[F.d. 53499]

Sv: Innerbelysning Fiat Ducato 2012

Tack för hjälpen! behövdes mera kraft än jag trodde.
Kör nu GPS-n på "tänningsplus" som jag hitta där och jord i chassit än tycks det funka.
Första långturen i morron!
