Inkoppling av dimmer CBE MCR

[Jsson]

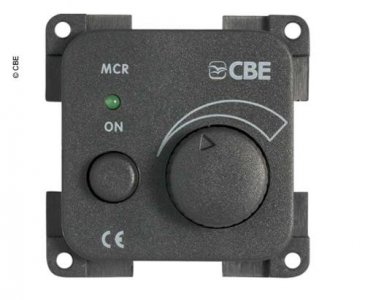

Har köpt ovanstående dimmer från CBE på Campingvaruhuset. När jag ska koppla in den så finns det tre ingångar:
+ Loads
- Earth
+ 12V Power supply

Finns det någon som har erfarenhet eller förstår hur den ska kopplas in?



[Michael Johansson]

Använder du tvåledare så kopplar du den ena (vanligen svart) till minus och den andra (vanligen röd) till plus på din belysning. Andra änden kopplar du svart till - Earth och röd till + Loads på din dimmer. Sedan kopplar du en ny tvåledare med svart vidare från dimmern till någon jordpunkt eller minuspol på batteriet samt röd till + 12V Power supply på dimmern och vidare till någon lämlig avsäkrad pluspol. Två svarta skall alltså sitta i minuspolen på dimmern (om du inte använder jord till både dimmern och belysningsarmaturen).



[Jsson]

Tack. Tidigare hade jag en vanlig strömbrytare. Till den ena kopplingen gick en svart kabel och till den andra gick en blå och en röd. Den röda går vidare till en en kubisk kopplingsdosa som jag inte riktigt vet vad det är (se nedan). Som du märker så är jag inte direkt någon utbildad elektriker. Var de två andra kablarna går vet jag inte riktigt. Om jag kortsluter den svarta och den blå så lyser lampan. Kan du dra någon slutsats av den informationen eller behöver jag mäta på kablarna?



[Adriamatrix]

Detta är ett relä där lasten går via 30 och 87
manöver sker via 85 och 86



[Jsson]

Kan det vara ett relä som styrs av manöverpanelen varifrån man kan stänga av 12V?



[ingbe]

Kan det vara ett relä som styrs av manöverpanelen varifrån man kan stänga av 12V?

Det styr förmodligen någon eller några förbrukare, inte all bodelens el.
