Hur fungerar en regelsökare

[Conny]

Hej,
Rätta mig om jag har fel, men använder inte regelsökaren just radiovågor.
//Conny



[skalman52]

En definitionsfråga

En uppgift jag såg var att frekvensen som användes var under 50 kHz. Visst, man kan sända radio på 50 kHz. Grimeton låg på 16-17 kHz? Men en regelsökare på de frekvenserna och med den effekten (mW? mikroW?) brukar man inte kalla "radio". Grimeton-sändaren är på 200 kW.

För att återgå till din fråga: man skulle säkert kunna bygga en pryl som med hjälp av uppmätt kapacitans på något sätt identifierade ett material. I alla fall om man på något sätt klarar av att skilja på material 1 på djup A från material 2 på djup B.

MVH
Hans



[Knut]

Etter litt forskning og tenking ser jeg to varianter, billigste er en ustabil svingekrets hvor endel av kretsen er kapsitansen i underliggende materiale. Meget unøyaktig da den veksler mellom ingen svingninger i fri luft til noen få Hz når den har et optimalt underlag. Bedre og dyrere er i praksis en form for laveffekt radar med en sendeantenne og en mottaker. Forandringene i mottak av signalet fra sender gir noe info om underlaget.

En ekte radar sender korte radio signal pulser og mottaker måler tiden for ekko. Ultralyd sender lydpulser og måler tiden for ekko av pulsene.



[Göte J]

Sen finns ju även ultrljudsdoppler. Används i tex blodflödesdetektor. Ni kanske hört någon gång dess typiska ljud "pssch, pssch, pssch" när man håller proben över ett blodflöde. Principen är att man jämför utsänt ultraljud med ekona. Om ultraljudet reflekteras i fasta föremål är frekvensen samma men om blodet rör sig mot eller från proben ändras frekvensen upp eller ner (dopplerskift). I jämförelsen detekterar man detta dopplerskift förstärker det och matar det på en högtalare då det ligger inom hörbara området.



[Dethleffskvalite]

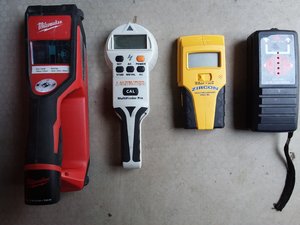

Detta är inget svar på trådskaparens fråga utan ett inlägg p.g.a. några svar här. Grundläggande är att läsa den bifogade bruksanvisningen. Efter det så krävs det lite övning så funkar det. Dom som visas på bilden har jag i servicebilen och använder lite då och då. Den svarta för 99:- spänn är favorit. Den röda är riktigt bra men den kräver ett regelbundet användande då den är kluddig att använda. Men alla funkar på sitt viss.



[Conny]

Hej,
Hur skall man tolka texten på etiketten på den röd?
//Conny



[Dethleffskvalite]

https://documents.milwaukeetool.com/58-14-2291d3.pdf
http://www.rippleindia.in/uploads/1/0/5/0/10505794/c12_ws.pdf



[Conny]

Hej,
Intressant manual som bekräftar att den inte söker ”i” metall som etiketten säger. Men den kan tydligen skilja på materialet den söker i, järn och annat. Samt hur djupt respektive ligger.
Hur reagerar den på vatten?
//Conny



[Conny]

Hej,
Är det någon som kan prova hur den reagerar på vatten?
//Conny



[Conny]

Hej,
Eftersom ingen testat så omformulerar jag frågan om det går att mäta mängden fukt med samma teknik som en regelsökare.
//Conny



[Dethleffskvalite]

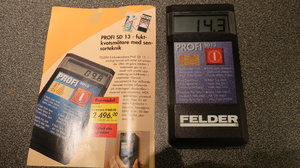

Japp så är det nog. Köksbänkskivan har 14,3%, mätaren är helt slät på baksidan.



[Conny]

Japp så är det nog. Köksbänkskivan har 14,3%, mätaren är helt slät på baksidan.Visa bilaga 164670

Hej,
Vad är det för material i bänkskivan?
//Conny



[Dethleffskvalite]

10 år gammal Ikea bänkskiva, kanske detta
Produktbeskrivning
Spånskiva, Laminat, Propenplast, Laminat



[Conny]

Hej,
Men Felder Profi SD 13 är ingen regelsökare.
//Conny



[Dethleffskvalite]

Näää, men du omformulerade din fråga i inlägg 30. Det svarade jag på.



[Conny]

Hej,
Ja det är riktigt, men frågan är om det verkligen är samma teknik, eller bara ser så ut. Men det finns kanske någon som kan förklara.
//Conny
