Hjälp med att reda ut vad som är + och - på EBL block??

[F.d. 30254]

Hejsan
Tänkte höra om det finns nån där ute som har koll på och kan säga vad som är + och - på en ingång på mitt EBL block 226

Ska montera en kabel från solcells regulatorn (mppt) till ebl blocket. Vill att blocket switchar över och laddar bilbatteriet när bodelen är fulladdad.

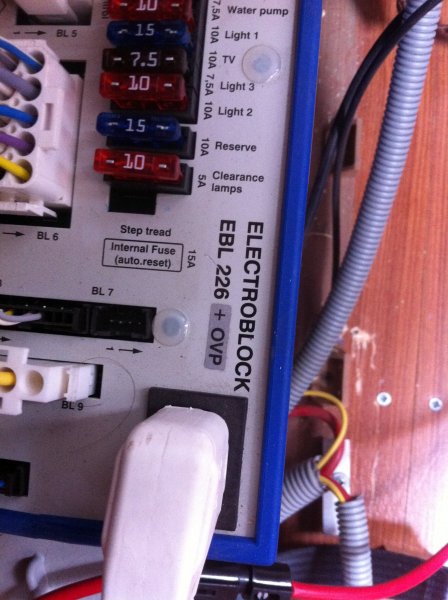

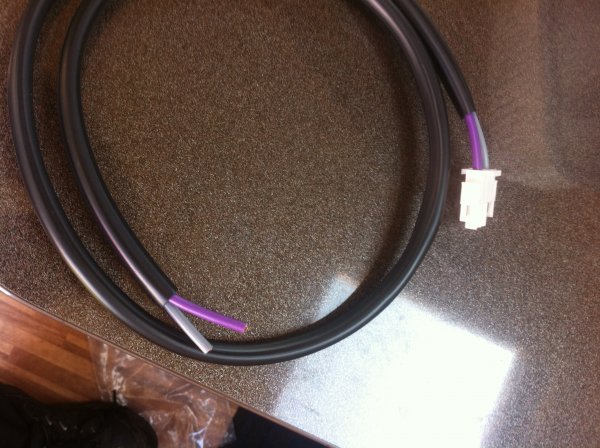

Kabel stycket består av två trådar. LILA och GRÅ. Vem av dessa är + och -??

På blocket ser man ingen beteckning som visar vad som är vad.. Mitten hålet används inte.

Skickar med lite bilder för att ni lättare ska se.
Tacksam för svar och tips!!
//jocke



[F.d. 30254]

Sv: Hjälp med att reda ut vad som är + och - på EBL block??

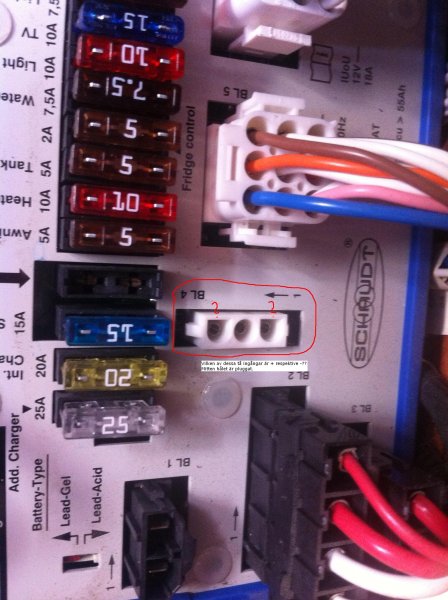

Vill klargöra att det är inom den röda ringen på EBL blocket som kabeln ska in. EJ mitten hålet.
//jocke



[Hanza]

Sv: Hjälp med att reda ut vad som är + och - på EBL block??

Hej. Enl. kopplingsschemat här i länken så är 1=minus 2=startbatteri + 3=bobatteri+.
Siffrorna finns tryckta på kopplingsstycket i både anslutning och på blocket.

http://www.camperforum.nl/handleidingen/schaudt/schaudt_EBL_226.pdf



[trevik]

Sv: Hjälp med att reda ut vad som är + och - på EBL block??

För att elblocket ska ladda startbatteriet behöver man en regulator som hanterar detta, och då tror jag den mittersta kontakten används.



[trevik]

Sv: Hjälp med att reda ut vad som är + och - på EBL block??

Här finns lite mer info

http://www.husbilsklubben.se/forums/t64324/
