EBL 99, bytte säkring, rök och en smäll under 230v

[Gellandia]

Så jag plockade väck EBL 99 för att kolla ifall någon säkring behövdes bytas (bodels batterierna laddades inte så hörde att det kunde vara en säkring som lagt av)

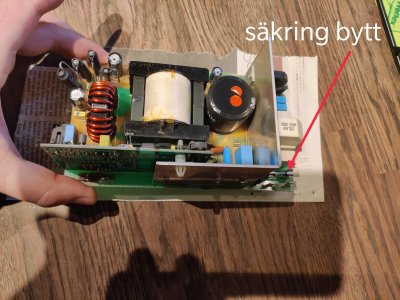

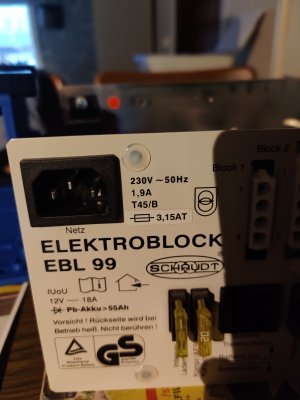

Det stämde att en 3,15 säkring hade gått sönder inne i boxen. Köpte ny, bytte, satte tillbaka allt i husbilen. Direkt när jag kopplade in 230v så smattrande/knakade det till från boxen och lite rök kom. Kopplade direkt väck 230v. Öppnade upp boxen och såg att någon löddning (vad de nu heter vet jag ej) gått åt helvete. Se bilder

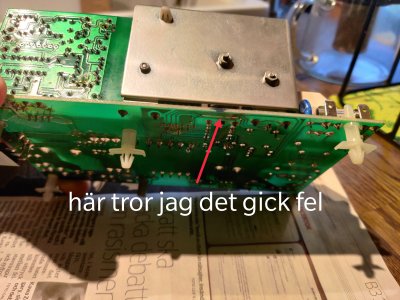

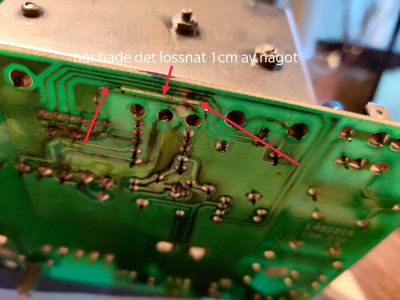

Varför jag tror det hände där jag visar på bilderna är för det bildades sot och drog man fringret där så luktade det rök. Samt biten som hade lossnat satt precis under.

Svåra fråga. Vad kan ha orsakat detta?
Varför gick inte säkringen innan det small till?
Vågar jag köpa nytt kort och koppla in, tänkt ifall det smäller igen. Vad ska jag kolla efter? Alla tips :/

Tack!



[ae.in.gbg]

Så jag plockade väck EBL 99 för att kolla ifall någon säkring behövdes bytas (bodels batterierna laddades inte så hörde att det kunde vara en säkring som lagt av)

Det stämde att en 13,5 säkring hade gått sönder inne i boxen. Köpte ny, bytte, satte tillbaka allt i husbilen. Direkt när jag kopplade in 230v så smattrande/knakade det till från boxen och lite rök kom. Kopplade direkt väck 230v. Öppnade upp boxen och såg att någon löddning (vad de nu heter vet jag ej) gått åt helvete. Se bilder

Varför jag tror det hände där jag visar på bilderna är för det bildades sot och drog man fringret där så luktade det rök. Samt biten som hade lossnat satt precis under.

Svåra fråga. Vad kan ha orsakat detta?
Varför gick inte säkringen innan det small till?
Vågar jag köpa nytt kort och koppla in, tänkt ifall det smäller igen. Vad ska jag kolla efter? Alla tips :/

Tack!

Oj tråkigt, säkringen ska vara 3.15 A trög
Om du satte dit en 13.5A, så kan det förklara att detta hände, kretskorts ledarna är inte dimensionerade för så höga strömmar, att en säkring går är för att skydda just denna typ av fel, så man ska aldrig sätta dit en med större värde.
Mvh
Anders



[Gellandia]

Oj tråkigt, säkringen ska vara 3.15 A trög
Om du satte dit en 13.5A, så kan det förklara att detta hände, kretskorts ledarna är inte dimensionerade för så höga strömmar, att en säkring går är för att skydda just denna typ av fel, så man ska aldrig sätta dit en med större värde.
Mvh
Anders

Skrev fel. Ändrade tack . Det är 3,15 trög



[ae.in.gbg]

Någon annan krets måste också gott sönder i samband med att den första säkringen gick sönder. I och med att säkringen sitter på insidan, ska man nog skicka in den till service.
Man behöver en hel del kunskap o utrustning för att felsöka denna typ av switchat nättagg.
Mvh
Anders



[Göte J]

Det man kan göra själv är att mäta likriktarbryggan som kommer direkt efter säkringen. på ingången och även kondensatorn för att se om kortslutningen ligger där. I så fall kan man komma undan med att byta dessa komponenter. Sitter kortslutningen senare krävs en hel del kunskaper för att lyckas med egen felsökning och reparation.



[Bäckis1843]

Eftersom kortet ser bränt ut mellan ledningsbanorna (de smala remsorna på kortet) är det troligen kortslutning mellan dessa.
Utan att titta på kortet går det inte att säga vad du har för spänning just där men det förekommer att det ligger både 230V och 12V jämte varann och det kan knastra/brinna rätt friskt om det är kortis.
Skulle nog skicka iväg det till någon som kan försöka laga det.



[ae.in.gbg]

Eftersom kortet ser bränt ut mellan ledningsbanorna (de smala remsorna på kortet) är det troligen kortslutning mellan dessa.
Utan att titta på kortet går det inte att säga vad du har för spänning just där men det förekommer att det ligger både 230V och 12V jämte varann och det kan knastra/brinna rätt friskt om det är kortis.
Skulle nog skicka iväg det till någon som kan försöka laga det.

På schemat för EBL99G heter laddmodulen "LAS 1218-3"
Googlade men hittade bara LAS 1218-2

Develec AB

Service på elektronik och kraftaggregat, konstruktion av kretskort

develec.se

I Henån på Orust lagar EBL, har bara pratat med dom, men verkar mycket kunniga.
Mvh
Anders



[CarlB]

En varian är också att köpa en ny istället för att lämna in enheten för reparation som troligen kommer att kosta några tusen.

https://cdon.se/bygg-verktyg/schaudt-elektroblok-ebl-119-p73110626?utm_source=tradedoubler&utm_medium=cpo&utm_content=tradedoubler_3153545_CSS_VelkashoppingcomSE

mvh
Carl



[Kenneth Göteborg]

Läs tråden Ingen 12V i husbilen där Peter K i inlägg 43 köpt EBL 119 till ett bra pris.



[ae.in.gbg]

Det var denna ebl119a med OVP (överspänningsskydd)
För 439 Euro

Schaudt EBL 119 mit OVP

Elektroblock als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure. Mit integriertem Überspannungsschutz.

mvm.eu

Eller utan OVP
För 379 Euro

Schaudt EBL 119 Tauschgerät

Elektroblock EBL 119 als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure.

mvm.eu

Mvh
Anders



[ae.in.gbg]

Det var denna ebl119a med OVP (överspänningsskydd)
För 439 Euro

Schaudt EBL 119 mit OVP

Elektroblock als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure. Mit integriertem Überspannungsschutz.

mvm.eu

Eller utan OVP
För 379 Euro

Schaudt EBL 119 Tauschgerät

Elektroblock EBL 119 als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure.

mvm.eu

Mvh
Anders

@PeterK vad kostade frakten o hur lång tid tog det att få hem den?
Mvh
Anders



[Gellandia]

Det var denna ebl119a med OVP (överspänningsskydd)
För 439 Euro

Schaudt EBL 119 mit OVP

Elektroblock als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure. Mit integriertem Überspannungsschutz.

mvm.eu

Eller utan OVP
För 379 Euro

Schaudt EBL 119 Tauschgerät

Elektroblock EBL 119 als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure.

mvm.eu

Mvh
Anders

Väldigt intressant!
Är det en seriös sida att köpa ifrån?

Frakt pris och tid för att få hem det?



[ae.in.gbg]

Väldigt intressant!
Är det en seriös sida att köpa ifrån?

Frakt pris och tid för att få hem det?

Jag har inte köpt därifrån, vi får vänta på @PeterK.
Om man skriver snabel-A framför signaturen, så får han förhoppningsvis ett meddelande med länk till denna fråga.
Mvh
Anders



[Gellandia]

Har precis beställt från

Schaudt EBL 119 mit OVP

Elektroblock als Ersatz für EBL 99, jedoch nur für AGM-/GEL-Akkus, nicht für Blei-Säure. Mit integriertem Überspannungsschutz.

mvm.eu

Pris och frakt blev: 476,89 €,
Se hur de går. Jag återkommer med mer info.
Tack så länge för all hjälp



[PeterK]

@PeterK vad kostade frakten o hur lång tid tog det att få hem den?
Mvh
Anders

Hej, jag minns inte vad frakten hamnade på, kan kolla ifall jag hittar ordern, minns inte att den var hög iallafall. Vill minnas att den var hemma på mindre än en vecka.



[PeterK]

Hitta ordern 15€ i frakt betalade jag då

r.	Menge	Artikel-Nr.	Bezeichnung	EP	MwSt.	GP
1	1 Stück	901421	Schaudt EBL 119	399,00 €	19%	399,00 €
2	Zwischensumme				399,00 €
3	Versandmethode	Paketversand in Länder der EU			15,00 €
4	Zahlungsmethode	Paypal-Zahlung Transaktions-Nr.: 02L973832U8224343
5	Steuergebiet	EU-Land
6	Gesamtsumme zzgl. MwSt.			347,90 €
7	MwSt.: 19 %			66,10 €
8	Gesamtsumme			414,0



[ae.in.gbg]

Hitta ordern 15€ i frakt betalade jag då

r.	Menge	Artikel-Nr.	Bezeichnung	EP	MwSt.	GP
1	1 Stück	901421	Schaudt EBL 119	399,00 €	19%	399,00 €
2	Zwischensumme				399,00 €
3	Versandmethode	Paketversand in Länder der EU			15,00 €
4	Zahlungsmethode	Paypal-Zahlung Transaktions-Nr.: 02L973832U8224343
5	Steuergebiet	EU-Land
6	Gesamtsumme zzgl. MwSt.			347,90 €
7	MwSt.: 19 %			66,10 €
8	Gesamtsumme			414,0

Du valde den utan överspänningsskydd, den har blivit 20 Euro billigare på 2 år, men finns inte på lager, ca 14dagar att få in.
Mvh
Anders



[PeterK]

Du valde den utan överspänningsskydd, den har blivit 20 Euro billigare på 2 år, men finns inte på lager, ca 14dagar att få in.
Mvh
Anders

Ja, sedan mitt byte till 400Ah LFP, behöver jag inte ens extern 230V, därför valde jag den billigare.



[Kenneth Göteborg]

Man kan ju köpa överspänningsskydd löst tex på K och C



[Gellandia]

Sådär. Fick precis hem EBL 119 (99) som jag köpte ifrån Tyskland (förra torsdagen). Så det gick snabbt att få hem det
