Beräkna kabelarea Ledlampor

[F.d. 14324]

Hej på er.

Jag undrar om det är någon som vet om en tabell eller program för att kunna beräkna kabelarean när det handlar om små effekter som ledbelysning använder?

Jag har testat 24volts kalkylator men den verkar ha 0,75 mm2 som minsta kabelarea.

För att ni ska förstå mer vad jag vill göra, jag tänkte kolla om det var möjligt att använda att använda en kabel med arean 0.2 mm2 till vissa ledlampor i min blivande hb, sån här typ: Telefonkabel - Biltema

Tacksam för svar, mvh jocke



[Håkan]

Sv: Beräkna kabelarea Ledlampor

Entrådiga kablar vibrerar av i fordon. Annars är det väl inget problem att gå ner i area men den bör vara flertrådig. Area beror givetvis på hur många LED du hänger på.



[Dethleffskvalite]

Sv: Beräkna kabelarea Ledlampor

EKKX är en mycket olämplig kabel i ett fordon. 1 LED eller 40 LED är inte av intresse. Säkringens storlek bestämmer kabelarean.



[F.d. 55397]

Sv: Beräkna kabelarea Ledlampor

En enkel tumregel är 1A/mm2, dvs har du en 12V lampa på 12W så drar den 1A. MEN det är säkringen som eg bestämmer, dvs en 10A säkring....

Från ett bilbatteri begränsas strömmen när man kommer en bit från batteriet, men en klen tråd kan smälta och sätta eld på hela bilen, vilket ju inte är så roligt.

Som skrivs ovan kan den mekaniska isolationen vara nog så viktig som den elektriska...

Så en enkelisolerad ringledning kan vara dum att ha, bättre då att dölja montaget om man inte tycker en kabel är vacker....



[Peter Lindblom]

Sv: Beräkna kabelarea Ledlampor

En enkel tumregel är 1A/mm2, dvs har du en 12V lampa på 12W så drar den 1A. MEN det är säkringen som eg bestämmer, dvs en 10A säkring....

Nja, det lät väl lite väl häftigt ...hänger ju på längden på kabeln och spänningsfallet. 10mm² till bilstereon ???

Peter



[F.d. 14324]

Sv: Beräkna kabelarea Ledlampor

Jag tackar för fyra mycket bra svar!

Iden att använda den kabeln från biltema är kastad i soptunnan och jag ska leta reda på en annan mer lämplig kabel och egentligen behöver jag bara en treledare.

Hela iden uppstod när jag tittade på en ledlampa lämplig som sängbelysning (tror jag iaf)
Lamporna drog 2 watt vilket jag anser är knappt nånting men det är det naturligvis, närmare bestämt: 2watt/12volt= 0.166667 Ampere

Samtidig hittade jag små flatstiftsäkringar på 0,5 Ampere och det var väl ungefär då som kugghjulen började mala, men jag hade ingen aning om att enledarkabel var direkt olämplig i en bil så återigen Tack!

mvh jocke



[Ice-Man]

Sv: Beräkna kabelarea Ledlampor

Nja, det lät väl lite väl häftigt ...hänger ju på längden på kabeln och spänningsfallet. 10mm² till bilstereon ???

Peter

Beror på vad man har för bilstereo



[F.d. 55397]

Sv: Beräkna kabelarea Ledlampor

Nja, det lät väl lite väl häftigt ...hänger ju på längden på kabeln och spänningsfallet. 10mm² till bilstereon ???

Peter

A/mm2 har mer att göra med om det skall börja brinna eller inte,.......



[Peter Lindblom]

Sv: Beräkna kabelarea Ledlampor

A/mm2 har mer att göra med om det skall börja brinna eller inte,.......

Jo, jag vet

Det är liksom sånt vi räknar på på jobbet, bl.a så bygger/monterar/installerar vi billjud....
Om det brinner har du för stor säkring i förhållande till strömmen du försöker trycka genom en given kabelarea.

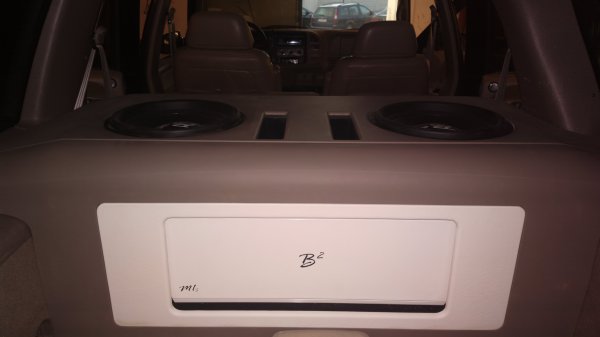

Som detta B² steg (ett av två) avsäkrat på 650A .... Det kräver kabelarea och batterier (5st) !! (inte jag som byggt men är delaktig i design av låda).

Peter



[Affezell]

Sv: Beräkna kabelarea Ledlampor

Det finns samma kabel som den du nämner men flertrådig. Kolla på larmfirmor. Där köpte jag annars har JR Larmcenter sådan.



[Göte J]

Sv: Beräkna kabelarea Ledlampor

Om du sätter hängsäkringshållare för glassäkringar så kan du ju lätt hitta tillräckligt små säkringar, 199 mA t.ex.
Hängsäkringshållare - Biltema
// Göte J



[F.d. 14324]

Sv: Beräkna kabelarea Ledlampor

Tackar igen för era bra svar och jag har bett en larmkille jag känner att kasta in några meter kabel vid tillfälle, hängsäkringar med glassäkringar skulle fungera fint.

Men jag kom på en grej, det kanske är dumt att koppla in ledlampor med kabel på 0,2 mm2, risken finns att någon annan framtida person trycker i vanliga lampor med högre watt, slår på lyset och säkringen går och då utan att tänka sig för trycker i en större säkring för att få igång lyset.
Då kan det bli bekymmer, vi får se hur jag gör.

mvh jocke



[Knut]

Sv: Beräkna kabelarea Ledlampor

Se på spec på de led lampene du vil bruke - kontrollmål gjerne motstanden også samt på kabelen - spenningsfallet ffår ikke bli for stort. Om du bruker de selvklebende strimlene så vil en tynn ledning lett bli en dimmer - strømbegrensningen i disse er en seiemotstand tilpasset til 12V.



[Affezell]

Sv: Beräkna kabelarea Ledlampor

Det är väl ingen som byter ut LED mot vanliga lampor.



[Dethleffskvalite]

Sv: Beräkna kabelarea Ledlampor

Tackar igen för era bra svar och jag har bett en larmkille jag känner att kasta in några meter kabel vid tillfälle, hängsäkringar med glassäkringar skulle fungera fint.

Men jag kom på en grej, det kanske är dumt att koppla in ledlampor med kabel på 0,2 mm2, risken finns att någon annan framtida person trycker i vanliga lampor med högre watt, slår på lyset och säkringen går och då utan att tänka sig för trycker i en större säkring för att få igång lyset.
Då kan det bli bekymmer, vi får se hur jag gör.

mvh jocke

Bra tänkt Sjöbeg. Hör här. Om man sätter tre stycken infällnadslådor för 35watts halogenlampor i ett undertak så skall man montera en 105VA transformator. Just för att husaren inte skall kunna montera 50watts ljuskällor själv.
Konstigt att det inte blir mer bekymmer då man läser här hur folk kopplar i sina husbilar.



[F.d. 14324]

Sv: Beräkna kabelarea Ledlampor

Jag har en plan för hur jag ska gå tillväga.

Där det utan några svårigheter går att byta ut ledlampan mot en icke-led kommer jag att dra kabel med mer normal area (0,75-1,5mm2).

Där jag monterar ledlampor/armaturer där det inte går att ersätta ledlampan med nåt annat än led så kommer jag gå ner i kabelarea, men jag tänkte även mäta lite mer som knut tipsar om innan jag bestämmer mig helt, det finns ju ingen jättevinst i vikt eller någon enorm platsbesparing på att använda kabel med mindre area än normalt.

mvh jocke
