Nytt 230V-uttag, hur avsäkra?

[JonasS]

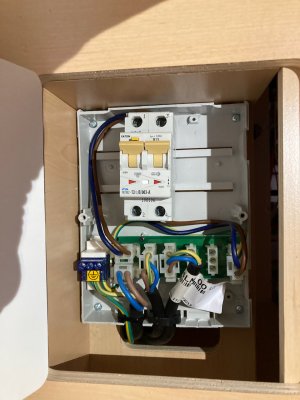

Håller på att installera ytterligare ett 230V-uttag. När man öppnar "elcentralen" så finns det en jordfelsbrytare men blir lite förvånad att det saknas säkringar. Brukar det vara så?
Funderar på att sätta in en 10A automatsäkring, rekommenderas detta?

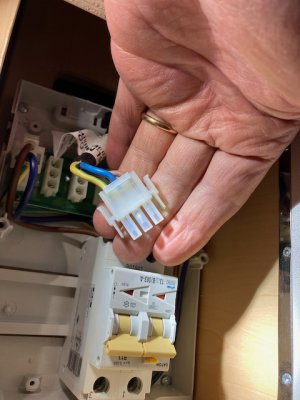

Vet någon var kontakten som syns på bilden att köpa?



[Sanddammaren]

Hej! Om jag inte ser fel så har du 2 st 13 amp. säkringar med inbyggd jordfelsbrytare
Hälsningar Sanddammaren



[F.d. 59502]

Det du har är en Personskyddsautomat.
Det är en kombinerad 2 polig (nolla och fas) säkring med jordfelsfunktion.
Skall du koppla in ett nytt vägguttag så koppla det på samma personskyddsautomat eller sätt dit en till med 10A märkström. De är inte helt enkla att får tag på.

Att den är tvåpolig har att göra med att i husbilar kan man inte vara säker på vilken ledare som är fas och vilken som är nolla. Alltså måste man avsäkra både fas och nolla för ibland kan de ligga tvärtom (Om man sätter Schuko-kontakten på andra hållet när man inte använder CEE))

MVH
Hans



[JonasS]

Tack för svaren! Letade rätt på databladet:

Datasheet - PKPM2-13/2/C/003-A

Helst vill jag ju skaffa en kontakt enligt bild, var de nu finns?
Eller kan man koppla in en 10A säkring i serie efter den första säkringen/jordfelsbrytaren eftersom jag tänkte använda 1,5mm2 kabel?



[Håkan]

1,5mm2 kabel är godkänt för 13A.



[F.d. 59502]

Det kan vara sådana här kontakter. Finns flera varianter så man behöver nog mäta upp kontaktavstånd och kontaktkroppens geometri. Dom brukar gå under namnet "Mate-n-lock"

Köp Mate-N-Lok stort urval @ electrokit

www.electrokit.com

TE Connectivity Stiftkontakthuskabel Universal-MATE-N-LOK Totalt antal poler 15 Rastermått: 6.35 mm 350736-4 1 st | Conrad Electronic

Köp TE Connectivity Stiftkontakthuskabel Universal-MATE-N-LOK Totalt antal poler 15 Rastermått: 6.35 mm 350736-4 1 st på Conrad Electronic

www.conrad.se

MVH
Hans



[JonasS]

Det kan vara sådana här kontakter. Finns flera varianter så man behöver nog mäta upp kontaktavstånd och kontaktkroppens geometri. Dom brukar gå under namnet "Mate-n-lock"

Köp Mate-N-Lok stort urval @ electrokit

www.electrokit.com

TE Connectivity Stiftkontakthuskabel Universal-MATE-N-LOK Totalt antal poler 15 Rastermått: 6.35 mm 350736-4 1 st | Conrad Electronic

Köp TE Connectivity Stiftkontakthuskabel Universal-MATE-N-LOK Totalt antal poler 15 Rastermått: 6.35 mm 350736-4 1 st på Conrad Electronic

www.conrad.se

MVH
Hans

Tror det är denna kontakt!
Men det ska vara den 3-poliga, är dock restnoterad hos Conrad så det blir beställning från Ebay.
Många tack för all hjälp, vilken lördag det blev!



[Dethleffskvalite]

1,5mm2 kabel är godkänt för 13A.

Nja så enkelt är det inte. Man kan inte bara byta passdel tillsvart utan vidare. Och definitivt inte smacka in en automatsäkring C13A, möjligtvis en B13A men man får räkna på det från fall till fall.



[Ingrid o Pålle]

Jag tolkar det som att om man frågar så mycket har man inte erforderlig kompetens, och då är det ett jobb för en behörig elektriker.

Rätta mig om jag har fel.

Pålle



[JonasS]

Jag tolkar det som att om man frågar så mycket har man inte erforderlig kompetens, och då är det ett jobb för en behörig elektriker.

Rätta mig om jag har fel.

Pålle

Haha det påståendet var ju bara väntat. Men kompetensen höjs ju förhoppningsvis ju mer man frågar. Det är det som är ett forums uppgift bland annat.



[Zlatko Schneberger]

Haha det påståendet var ju bara väntat. Men kompetensen höjs ju förhoppningsvis ju mer man frågar. Det är det som är ett forums uppgift bland annat.

Exakt ..



[Rosberg]

Jag tolkar det som att om man frågar så mycket har man inte erforderlig kompetens, och då är det ett jobb för en behörig elektriker.

Rätta mig om jag har fel.

Pålle

Kopplasäkert - En tjänst från Elsäkerhetsverket

www.elsakerhetsverket.se



[muskatten]

Kopplasäkert - En tjänst från Elsäkerhetsverket

www.elsakerhetsverket.se

Skriv du in husbil eller husvagn under miljö... Och se vad du då får upp..



[Dethleffskvalite]

Vad kom ni fram till Rosberg och Muskatten? Får JonasS själv koppla sitt vägguttag i husbilen?



[Zlatko Schneberger]

Tja, jag gjorde det och ser inga problem med det.



[CarlB]

Det behöver du veta om el i husvagnen eller husbilen

För att din husvagn eller husbil ska fungera fullt ut bör du koppla in den till elnätet, 230 volt, då och då för att till exempel kylskåpet ska ge kyla och elpatronernakassetten ska ge värme.

www.husvagnochcamping.se



[Fd.47585]

Men kompetensen höjs ju förhoppningsvis ju mer man frågar. Det är det som är ett forums uppgift bland annat.

Inte riktigt rätt, får du svar från lika okunniga som killgissar så höjs knappast kompetensen. El skall man INTE leka med, det är livsfarligt vilket många inte tycks förstå. Här pratas om 10 Amp säkringar och 40-50 milliAmp (alltså 1000-dels ampe) är direkt dödligt! Till detta kommer att man "fastnar" i det man får strömmen i sig genom, så det går inte att dra bort handen. MIXTRA INTE MED EL OM DU INTE HAR ALL KUNSKAP OM EL.



[muskatten]

Vad kom ni fram till Rosberg och Muskatten? Får JonasS själv koppla sitt vägguttag i husbilen?

Ja!



[Rosberg]

Vad kom ni fram till Rosberg och Muskatten? Får JonasS själv koppla sitt vägguttag i husbilen?

Ja utöka med ett nytt uttag på befintlig grupp om nödvändig kompetens finns men Nej till att utöka gruppcentral med ny säkring då detta är behörighets krav oavsett om det är i bostad eller husvagn / husbil. Men om man börjar prata om att installera säkring i serie med befintlig blir jag orolig som behörig installatör i 40 år för ett större företag.

Medveten om att många ”fuskar” med elinstallationer i sina husbilar (även verkstäder) men det är vid en försäkringsutredning som det surt kan bli en dyr installation. Ha det bra ute på vägarna, vi ses.



[F.d. 59502]

Elinstallationer inuti husbilar och båtar faller utanför behörighetskraven sedan någon gång på 90-talet (1997?). Behörighetskraven slutar i intaget i bilen där man ansluter bilen till elstolpen.

Därmed inte sagt att man skall meka med elen i en bil om man känner sig det minsta osäker. Det skall man inte! Det gäller även 12V-systemet som visserligen inte är dödligt farligt i sig, men däremot är det ingen konst att få dåliga 12V-installationer att orsaka brand (som kan vara dödligt farlig).

Jordfelsbrytare bryter vid 30mA just för att det är en gräns man har konstaterat är en säker (icke dödlig) ström för de flesta människor. Inte alla eftersom människor är olika. Dimensionering av säkringar, både 230V och 12V, skall göras för att skydda den efterföljande kabeln mot så höga strömmar att den kan bli överhettad och orsaka brand.
